Echo CS-680-18 [11/32] Монтаж пильной шины и цепи

Сборка

Монтаж пильной шины и цепи

1. Освободите тормоз цепи

2. Две гайки

3. Кожух сцепления

4. Зубчатый упор

5. Два болта

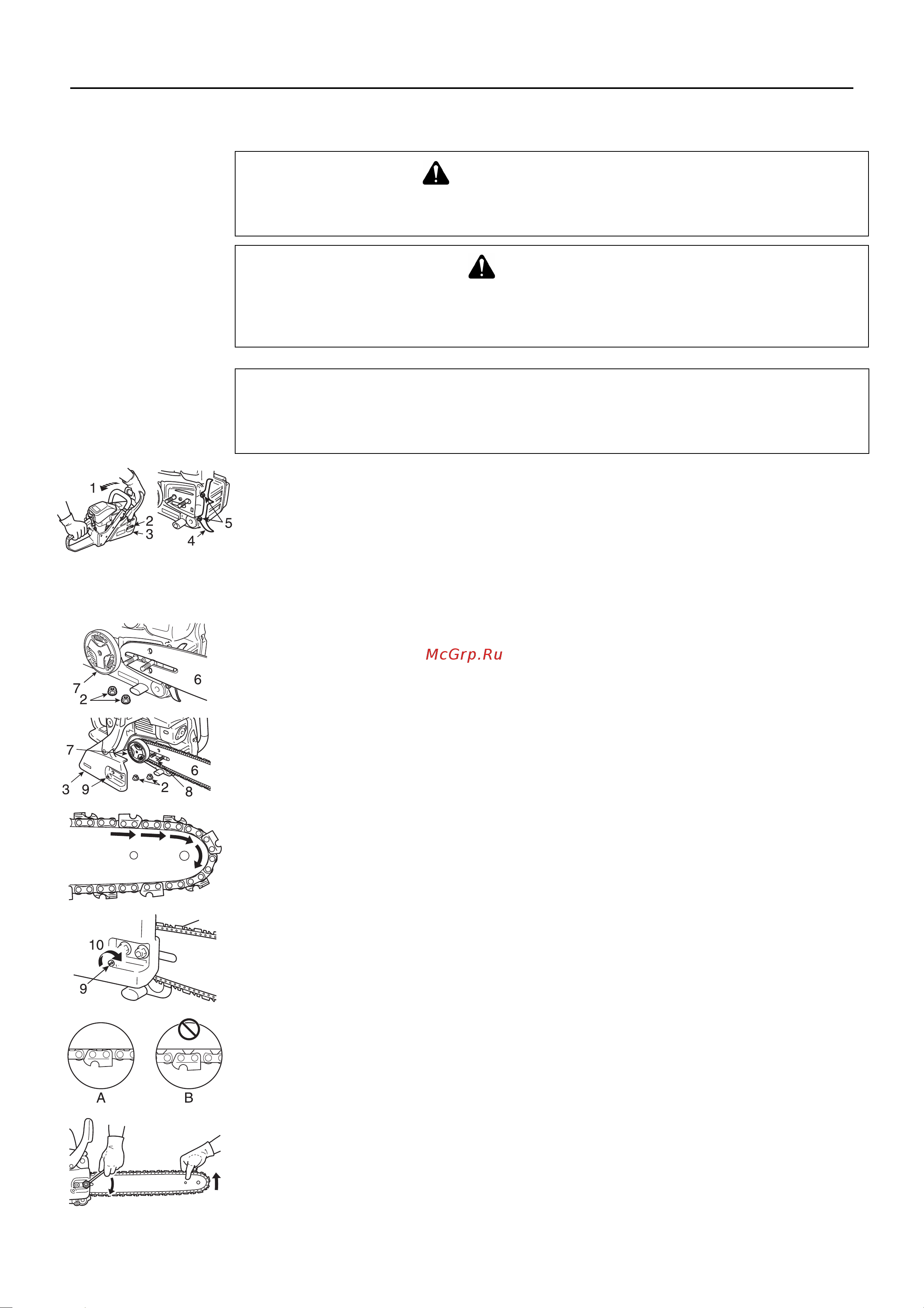

Порядок действий при установке пильной шины и цепи.

 Отвинтите две гайки и снимите крышку муфты.

 Установите зубчатый упор на переднюю часть изделия. (Используйте для этого два болта.)

 Установите шину и передвигайте ее в сторону муфты сцепления для облегчения

установки

цепи.

6. Пильная шина

7. Муфта сцепления

8. Пазовая часть в шине

9. Регулятор натяжения цепи

10. Направление натяжения цепи

 Установите пильную цепь как показано на рисунке.

(Убедитесь, что зубцы пильной цепи обращены в правильном направлении)

 Отпустите тормоз цепи, затем установите крышку сцепления и зубец упора на штырь

пильной шины. Затяните две гайки

вручную.

Убедитесь, что устройство натяжения цепи проходит в пазовую часть пильной шины.

 Поднимите носок шины, и вращайте регулятор натяжения цепи по часовой стрелке, пока

цепь не будет плотно прилегать к нижней части пильной шины.

A: Правильное натяжение

B: Неправильное натяжение

 Затяните обе гайки, при этом носок пилы ориентируйте вверх.

 Протяните цепь

от руки, перемещая ее по пильной шине.

Ослабьте натяжение, если свобода перемещения цепи нарушена.

ПРЕДУПРЕЖДЕНИЕ

В целях безопасности всегда выключайте двигатель перед проведением любой из

указанных ниже операций.

ВНИМАНИЕ

1. Все регулировки производятся при холодном двигателе.

2. Надевайте защитные перчатки, работая с цепью.

3. Не работайте бензопилой с ослабленной цепью.

ПРИМЕЧАНИЕ

Переведите рычаг тормоза цепи (передний защитный щиток) полностью назад для снятия или

установки крышки муфты сцепления на цепную пилу.
