46
РЕМОНТ УСТРОЙСТВА
ProSpray 20

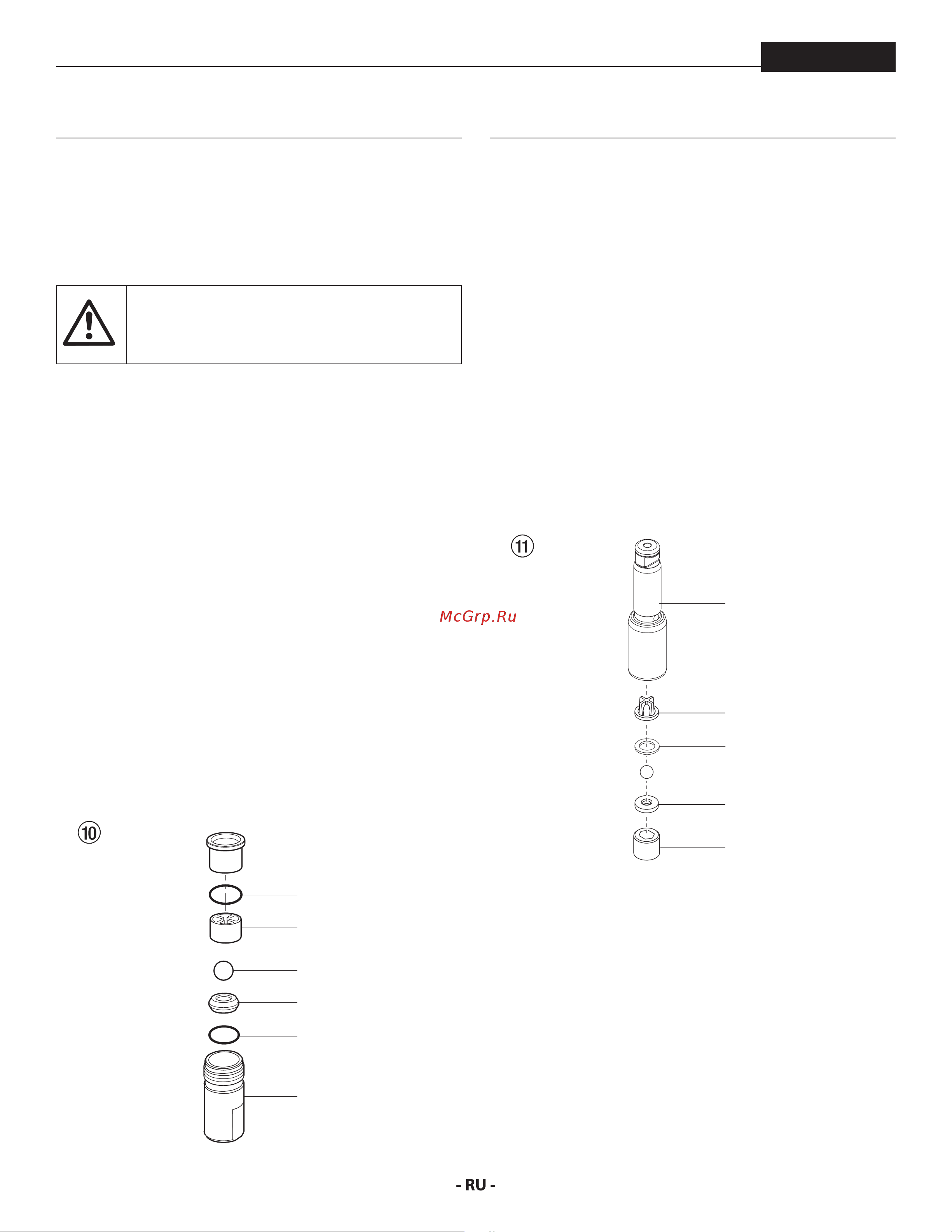

12.2 ВПУСКНОЙ и выпускной клапан
1. Снимите четыре винта с передней крышки, затем
снимите саму крышку.
2. Включите устройство и затем выключите его, чтобы
поршень оказался в нижней точке его хода.
Опасность повреждения –берегите пальцы
и инструменты от попадания между
движущимися частями.
3. Отключите вилку устройства от сети.
4. Снимите зажим с соединительного колена на шланге
всасывания и вытащите шланг.
5. Открутите возвратный шланг.
6. Поверните устройство на 90 градусов назад, чтобы
легче было работать с помпой подачи материала.
7. Открутите корпус впускного клапана (Рис.10.пункт 1) от
манифольда помпы.
8. Снимите нижнюю прокладку (2), нижнюю направляющую
шаровой опоры (3), направляющую шаровой опоры
впускного клапана (4), гнездо впускного клапана (5) и
кольцевую прокладку (6).
9. Почистите все части соответствующими чистящими
веществами.
Проверьте корпус впускного клапана (1), гнездо
впускного клапана (5) и шаровую опору клапана
(4) на предмет износа и замените детали, если это
необходимо. Если изношенное гнездо впускного
клапана (5) не использовалось с одной стороны,
переверните его другой стороной и установите снова.
2
3
4
5
6
1
10. Открутите корпус выпускного клапана (Рис.11, пункт 7)
от поршня (8) установочным ключом.
11. Снимите верхнюю шаровую коробку (10),
деформируемую шайбу (9), шаровую опору выпускного
клапана (11), и гнездо выпускного клапана (12).
12. Почистите все части соответствующими чистящими
веществами. Проверьте корпус выпускного клапана
(7), гнездо выпускного клапана (12), шаровую опору
клапана (11), деформируемую шайбу (9) и коробку
верхней шаровой направляющей (10) на предмет
износа и замените детали, если это необходимо.
Если изношенное гнездо выпускного клапана (12) не
использовалось с одной стороны, переверните его
другой стороной и установите снова.
13. Выполняйте сборку в обратном порядке. Смажьте
кольцевые прокладки (Рис.9, пункт 6) машинной
смазкой и установите их надлежащим образом в корпус
впускного клапана (Рис. 10, пункт 1).
9
10
11
12
8
7
