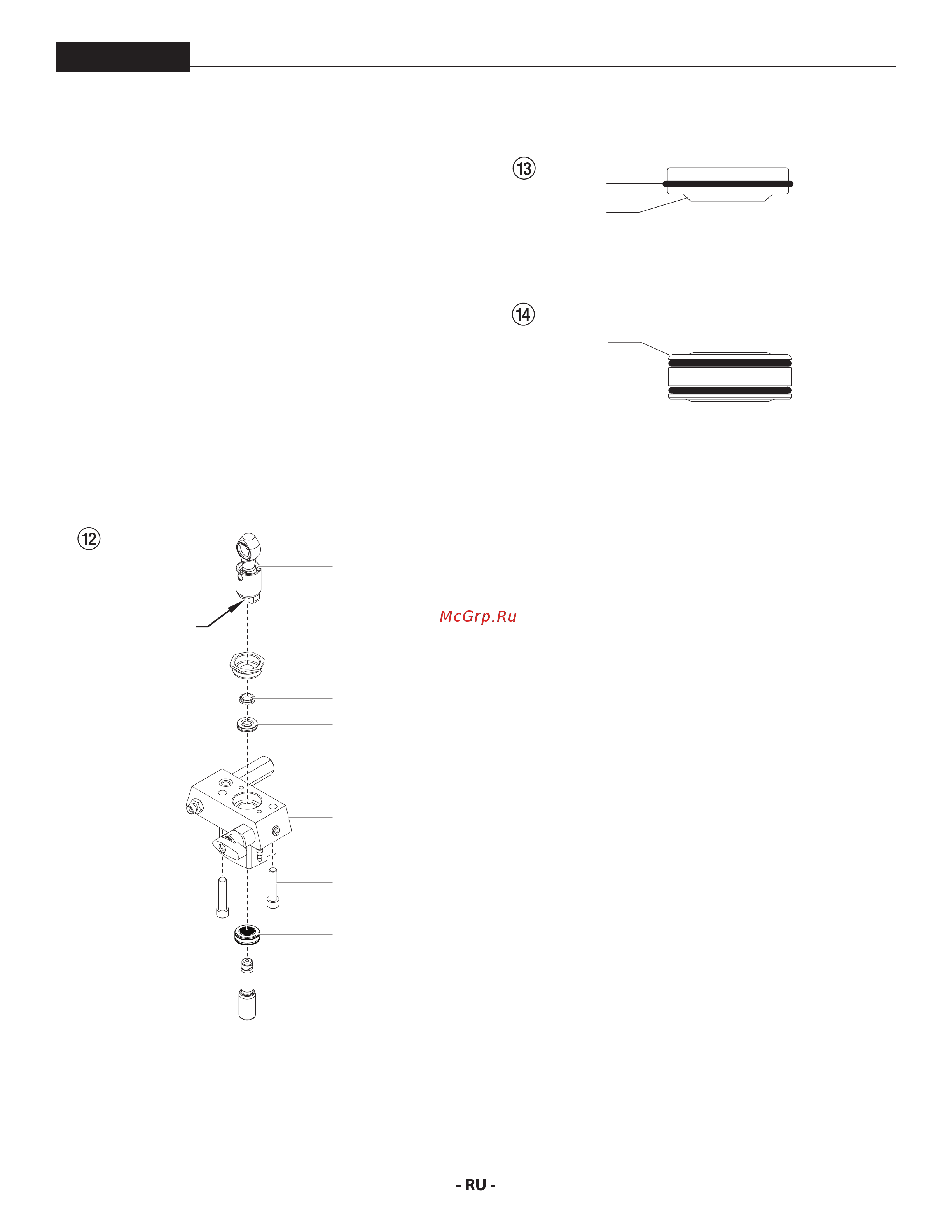

47
РЕМОНТ УСТРОЙСТВА
ProSpray 20
12.3 ПРОКЛАДКИ
1. Снимите корпус впускного клапана согласно
инструкциям в Главе 12.2.
2. Не нужно снимать выпускной клапан.
3. Открутите винты с головкой цилиндра (Рис.11, пункт 1)
из манифольда помпы (2), используя гаечный ключ с
внутренним шестигранником (3/8).
4. Плавно переместите манифольд помпы (2) и поршень
(3) вперед, пока поршень не выйдет из Т-образного
паза (10) на узле ползунка (5).
5. Нажмите на поршень (3) вниз, чтобы он вышел из
манифольда помпы (2).
6. Открутите контргайку (6) от манифольда помпы (2) и
снимите направляющие поршня (7).
7. Удалите верхнюю распорную прокладку (8) и нижнюю
распорную прокладку (9) из манифольда помпы (2).
5
6
7
8
2
1
9
3
10
8. Почистите манифольд помпы (2).
9. Смажьте верхнюю распорную прокладку (8) и затем
нижнюю прокладку (9) машинной смазкой.
10. Вставьте верхнюю прокладку (Рис.13) вместе с
кольцевой прокладкой (1), чтобы выступающая кромка
(2) смотрела вниз.
1
2
11. Вставьте нижнюю распорную прокладку (Рис.15) так,
чтобы скошенный край (1) смотрел вверх.
1
12. Вставьте направляющую поршня (Рис.12, пункт 7) в
контргайку (6). Закрутите контргайку (6) в манифольде
помпы (2) и затяните рукой.
13. Наденьте установочный ключ (включенный в поставку
сменных прокладок) на поршень (3) сверху вниз.
14. Смажьте установочный ключ и поршень (3) машинной
смазкой.
15. Протяните поршень (3) через нижнюю распорную
прокладку (9) в манифольд помпы (2) снизу вверх.
Используя резиновый молоток, слегка подбейте
поршень (3) снизу вверх, чтобы он возвышался над
манифольдом помпы.
16. Снимите установочный ключ с поршня (3).
17. Осторожно затяните контргайку (6) регулировочным
ключом.
18. Накатите верхнюю часть поршня (3) в Т-образный паз
(10) на узле ползунка (4).
19. Установите манифольд помпы (2) под корпусом
редуктора и подтолкните манифольд, чтобы он
остановился напротив корпуса редуктора.
20. Прикрепите манифольд помпы (2) к корпусу редуктора.
21. Прикрутите плотно манифольд помпы (2) к корпусу
редуктора.
22. Смажьте кольцевую прокладку (Рис.10, пункт 6) между
манифольдом помпы (2) и корпусом впускного клапана
машинной смазкой. Прикрутите корпус впускного
клапана к манифольду помпы.
23. Вставьте соединительное колено всасывающего
шланга в корпус впускного клапана (рис. 10, поз.
1) и зафиксируйте стопорным кольцом. Наверните
возвратный шланг и закрепите хомутом на
всасывающем шланге.
24. Установите переднюю крышку
