19

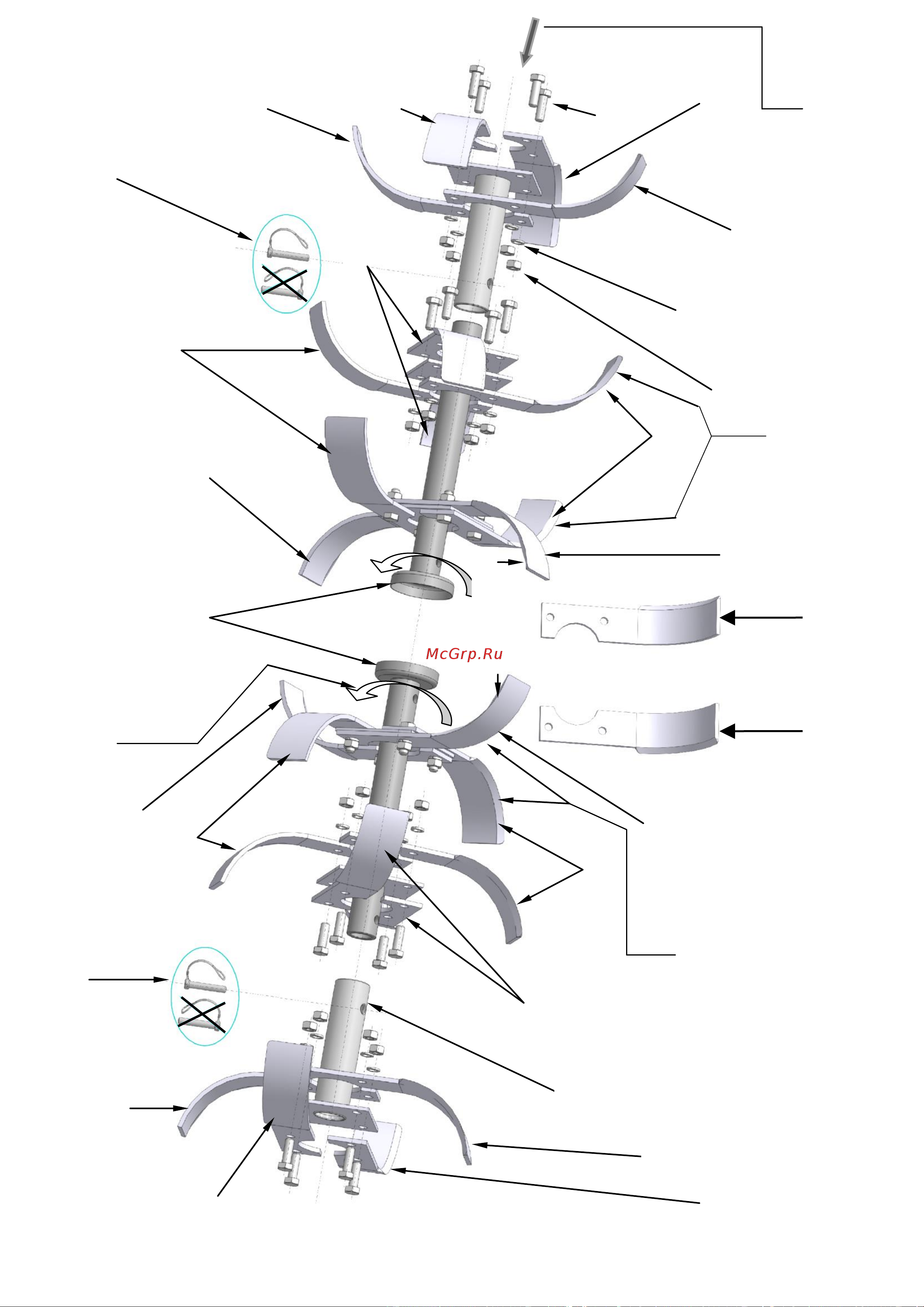

Рис.9. Схема сборки культиваторов - 6 секций (4секции+2допол.секции). МКМ-3 ПРО; МКМ-3 ПРЕМИУМ.
Шплинт SLPR 1042
Болт М10х25
Шайба 10 гров.
Гайка М10
Нож правый-2
Нож левый-1
Нож левый-1
Нож правый-2
Нож правый-2
Нож левый-1
Нож левый-1
Нож левый-1
Нож правый-2
Нож правый-2
Нож правый-2
Направление вращения культиваторов
Корпус культиватора
Нож левый-1
Нож правый-2
Нож левый-1
Нож правый-2
Нож левый-1
Шплинт SLPR 1042
Нож правый-2
Режущая кромка
Нож левый-1
Нож левый-1
Корпус допол. секции
культиватора
Режущая кромка
Вид «А»
см. Рис.9а
Нож правый-2
Режущая кромка
