22
Увеличение числа оборотов
Уменьшение числа оборотов

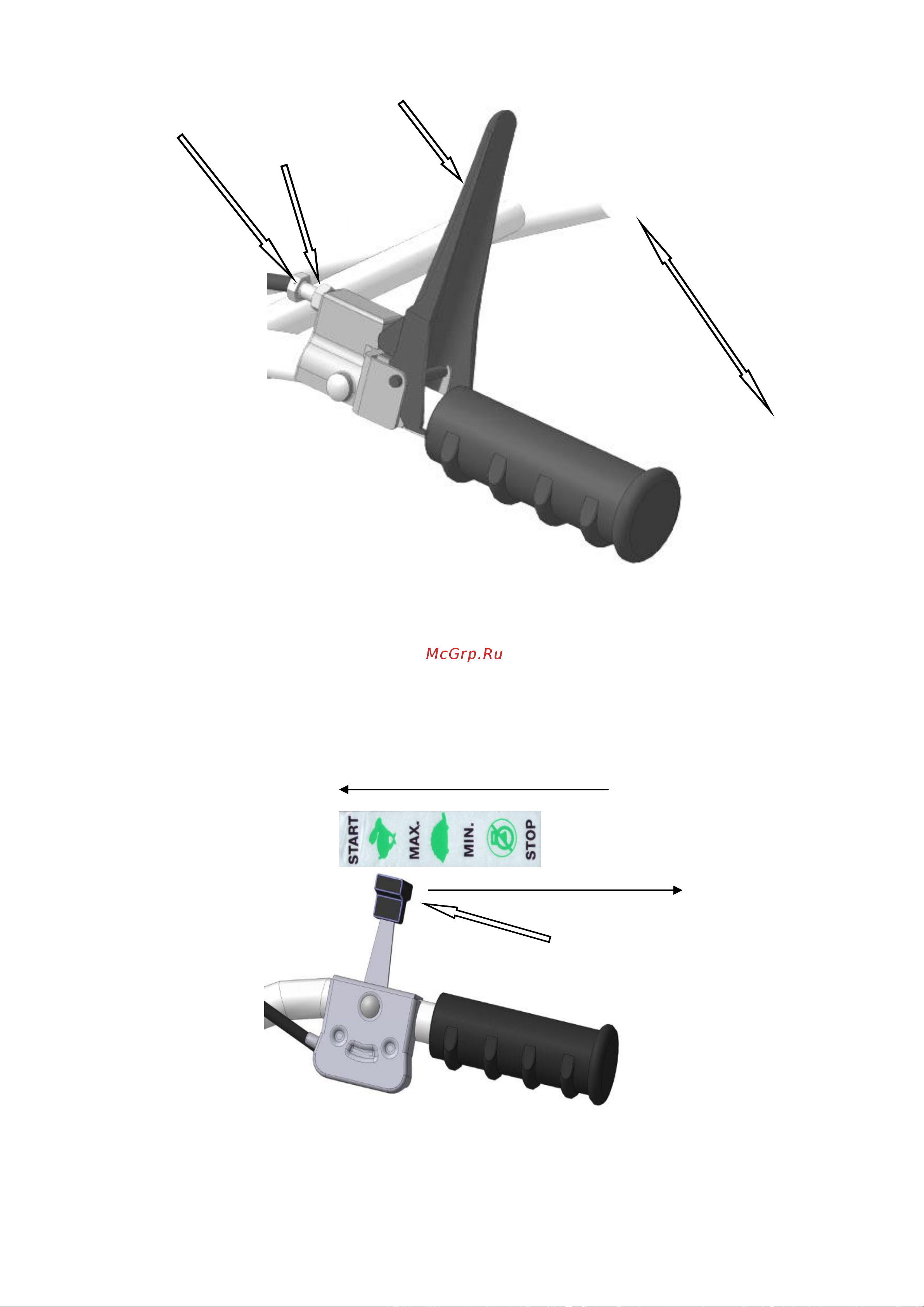

Рис.13. Схема работы ручки сцепления.
Винт регулировки
натяжения троса
сцепления
Включено
Выключено
Ручка сцепления
Ручка акселератора
Контргайка
Рис.14. Схема работы акселератора.
