Серия вентилятора*
Уровень шума
дБА, не более
Лампы
Потребляемая мощность
КВ, не более, Вт
в том числе
мощность ламп, Вт
430, 650
60
накаливания
LED-диодные
230
155
2х40
2х3,5 (2х2,4)
• 8 •
• 5 •
ТАБЛИЦА 3
рис. 5
рис. 6

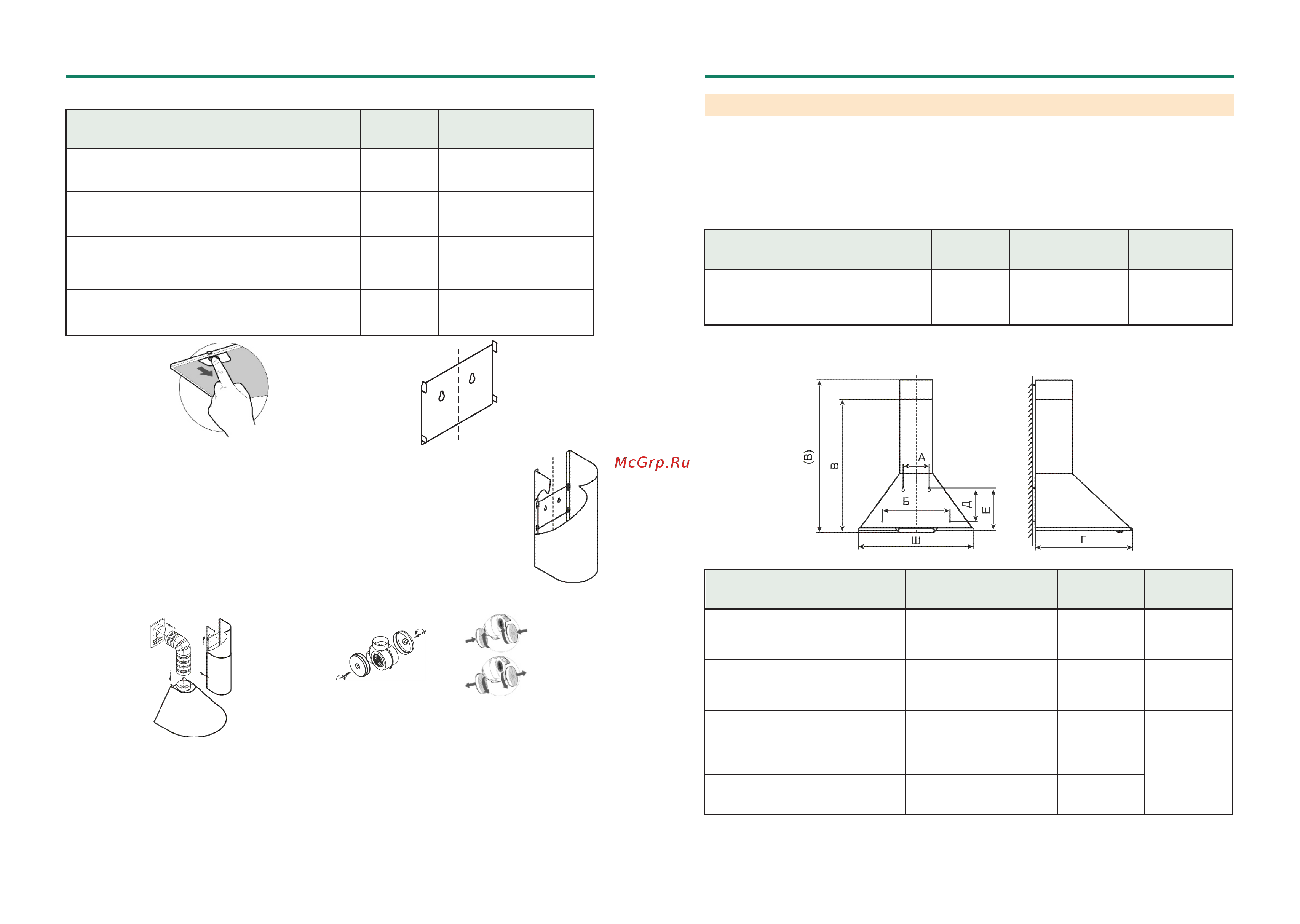

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 2
Торговое наименование
Габаритные размеры, мм
ШХГхВ(В)
Масса, кг
(без упаковки)
Эпсилон 50П-430-П3Л
Эпсилон 50Н-430-П3Л
495х495х725 (1100)
6,4
Эпсилон 60П-430-П3Л
Эпсилон 60Н-430-П3Л
600х505х680 (1060)
6,6
Омега 60П-650-К3Д
Омега 60Н-650-К3Д
585х500х725 (1100)
10,0
Омега 90П-650-Э3Д
Омега 90Н-650-Э3Д
900х550х710 (1090)
11,2
В - высота вытяжки с нижней фальштрубой
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой.
рис. 2
Торговое наименование
А(мм)
Б(мм)
Д(мм)
Е(мм)
Эпсилон 50П-430-П3Л
Эпсилон 50Н-430-П3Л
130
220
280,5
343
Эпсилон 60П-430-П3Л
Эпсилон 60Н-430-П3Л
135
350
186
220
Омега 60П-650-К3Д
Омега 60Н-650-К3Д
140
300
288
345
Омега 90П-650-Э3Г(Э3Д)
Омега 90Н-650-Э3Г(Э3Д)
140
300
256
320
6.2 Установите на кухонную вытяжку комплект из двух телескопических фальштруб.
Верхнюю фальштрубу предварительно навесьте на кронштейн (рис. 5) и выдвиньте на нужную
высоту .
Разметьте центры отверстий для крепления верхней фальштрубы с кронштейном (рис.6).
Снимите фальштрубы и просверлите два отверстия для установки дюбелей Ø8х40мм и
забейте их. Вверните два винта.
6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляци-
онной решеткой полужестким гофрированным воздуховодом (рис. 7) или установите на
вентилятор угольные фильтры*.
Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора путем легкого
нажатия и поворота (рис. 8).
* - угольные фильтры для всех, кроме «Эпсилон 50»
рис. 8
рис. 7
6.4 Установите фальшьтрубы (рис. 7, 8). Выдвиньте верхнюю фальштрубу и навесьте ее через отверстия
«замочная скважина» (расположенные на кронштейне).
2.1 Номинальное напряжение, В; частота, Гц 220; 50
2.3 Степень защиты от влаги обычное исполнение
2.4 Режим работы продолжительный
2.5 Климатическое исполнение УХЛ4.2 по ГОСТ15150
2.2 Класс защиты II по ГОСТ МЭК 335-1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
рис. 4
для КВ «Эпсилон 60»
для КВ «Омега»
ОМЕГА • ЭПСИЛОН
ТАБЛИЦА 1
* - соответствует максимальной воздухопроизводительности вентилятора (куб.м/час) и указана в обозна-
чении КВ во втором цифровом блоке (Эпсилон 50П-430-П3Л).
6.5 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса зонта и фальштруб;
-будьте осторожны при установке фальштруб, не повредите поверхности из нержавеющей стали.
