Elikor Эпсилон 50 белый / золотой кант [6/6] Комплектность

• 7 •

3 КОМПЛЕКТНОСТЬ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

рис. 3

6 ПОДГОТОВКА К РАБОТЕ

• 6 •

3.1 Кухонная вытяжка 1 шт.

3.2 Фальштруба верхняя 1 шт.

3.3 Фальштруба нижняя 1 шт.

3.4 Кронштейн для крепления фальштрубы 1 шт.

3.5* Лампа накаливания 40Вт 2 шт.

3.6 Крепежные изделия:

винт самонарезающий 4,2х41 6 шт.

дюбель пластмассовый Ø8х40 6 шт.

3.7 Руководство по эксплуатации 1 шт.

3.8 Упаковка 1 шт.

5 УСТРОЙСТВО

6.1 Установка кухонной вытяжки (рис.2):

- установите лампы 40Вт в патрон вытяжки (для КВ с лампами накаливания);

- всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки ;

- разметьте линию на расстоянии «Е» от нижней части вытяжки;

- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»

был поделен пополам относительно осевой линии;

- просверлите два отверстия (размер) «А» для установки дюбелей Ø8х40мм и забейте их;

- вверните два самонарезающих винта (размер «А»);

- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления (размер «Б»);

- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40мм и забейте их;

- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (размер «Б»)*;

- установите фильтры.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

* - для вытяжек с лампами накаливания

ВНИМАНИЕ: Перед установкой ламп накаливания необходимо проверить их исправность.

Повреждение электрических цепей кухонной вытяжки вследствие установки неисправных ламп

не является гарантийным случаем.

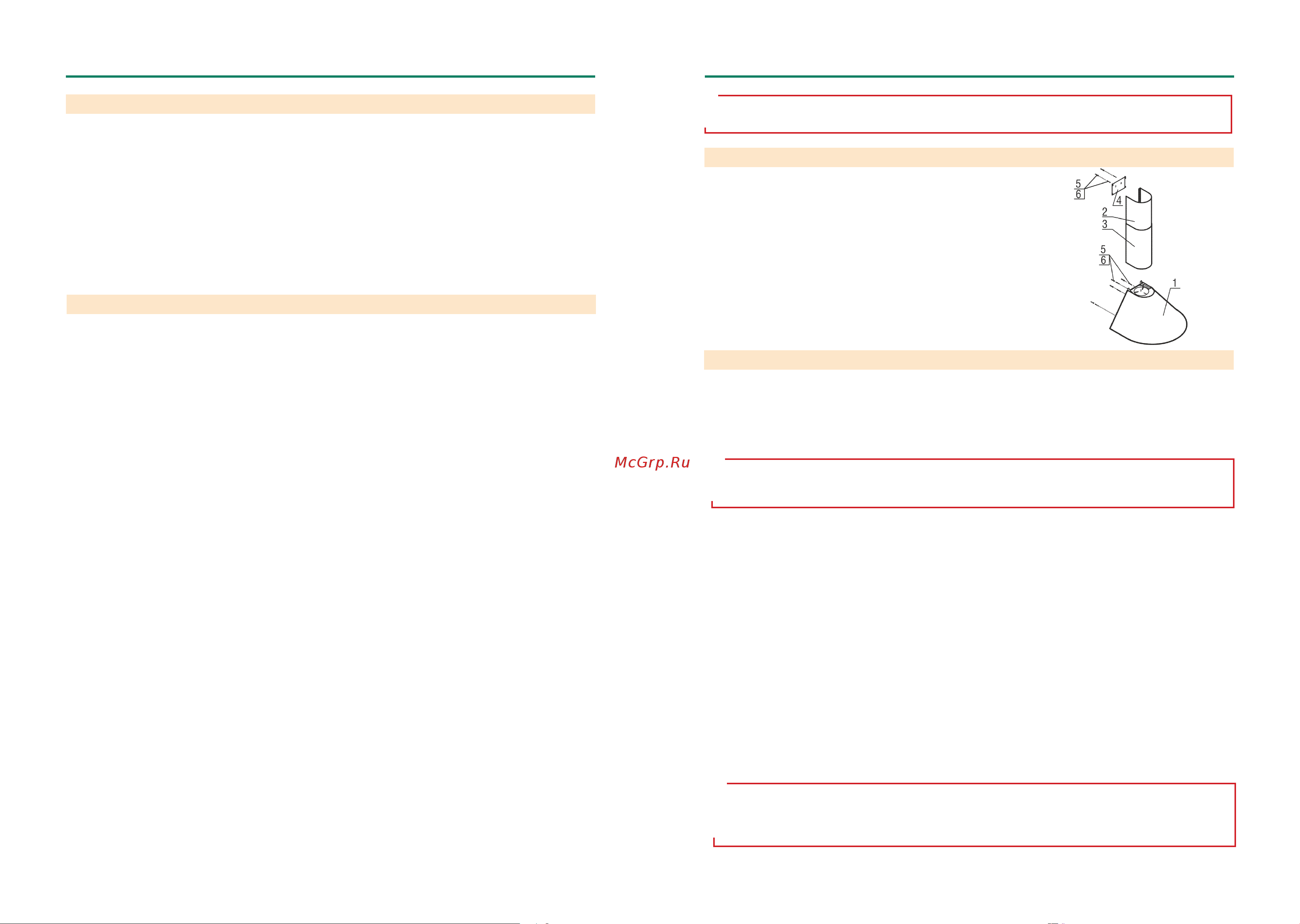

1 Корпус вытяжки в комплекте с вентилятором,

устройством управления и освещения, фильтром.

2 Верхняя фальштруба.

3 Нижняя фальштруба.

4 Кронштейн для крепления верхней фальштрубы.

5, 6 Дюбели Ø8х40 мм и винты самонарезающие

4,2х41 для крепления вытяжки и кронштейна.

ОМЕГА • ЭПСИЛОН

ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ ПРИ

ИСПОЛЬЗОВАНИИ С ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ.

ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и ДЮБЕЛИ,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели входят

в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой

должна быть смонтирована вытяжка.

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и

проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать после

окончания монтажа.

4.1 Все работы по монтажу, ремонту, очистке загрязненных поверхностей, снятию съемных частей про-

изводите при извлеченной вилке шнура электропитания из розетки электросети.

4.2 Для приборов I класса проверить, чтобы электрическая проводка в доме обеспечивала правильное

заземление. Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных (220В±10%, 50Гц±2%).

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами.

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиево-

го фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуата-

ции, то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не экс-

плуатируйте прибор без установленного фильтра!

4.7 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.9 Работы по поиску и устранению неисправностей должны выполняться лицом, обученным правилам

работы с электроустановками. При повреждении электрического шнура его замену производит специалист

сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от ста-

тических и динамических нагрузок.

4.11 При работе прибора одновременно с отопительным оборудованием, которое используется с вытяж-

ными трубами (отопительные системы, проточные водонагреватели или котлы, работающие на газе, или на

другом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном для сгорания топлива. При

подаче воздуха в недостаточном объеме, возникает опасность отравления газообразными продуктами сго-

рания, которые всасываются обратно в помещение (не относится к воздухоочистителям, которые только воз-

вращают воздух обратно в помещение).

4.12 При работе вытяжки загрязненный воздух недопустимо отводить посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих го-

рючий газ или другое топливо (не относится к воздухоочистителям, которые только возвращают воздух об-

ратно в помещение).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения, или недостаток опыта и знаний, за исключением случаев, ког-

да за такими лицами осуществляется надзор или проводится их инструктирование относительно использо-

вания данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми

с целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16 А (рекомендуемый 2 А).
