• 11 •
3 КОМПЛЕКТНОСТЬ
ДЛЯ КВ АМЕТИСТ 90, АМЕТИСТ S4 60/90
ДЛЯ КВ КРИСТАЛЛ 50/60, ЛАЗУРИТ 60
• 6 •
рис. 10
рис. 11
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для верхней фальштрубы 1 шт.
3.5 Стекло в упаковке 1 шт.
3.6 Крепежные изделия:
втулка для стекла 2 шт.
дюбель пластмассовый Ø10х50 4 шт.
дюбель пластмассовый Ø8х40 2 шт.
винт самонарезающий 6х50 4 шт.
винт самонарезающий 4,2х41 2 шт.
винт самонарезающий 3,5х11 2 шт.
винт М6х30 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
.
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Стекло в упаковке 1шт.
3.5 Кронштейн для верхней фальштрубы 1шт.
3.6 Крепежные изделия:
дюбель пластмассовый Ø8х40 6 шт.
винт самонарезающий 4,2х41 6 шт.
винт самонарезающий 3,5х11 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
.
Режим рециркуляции
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

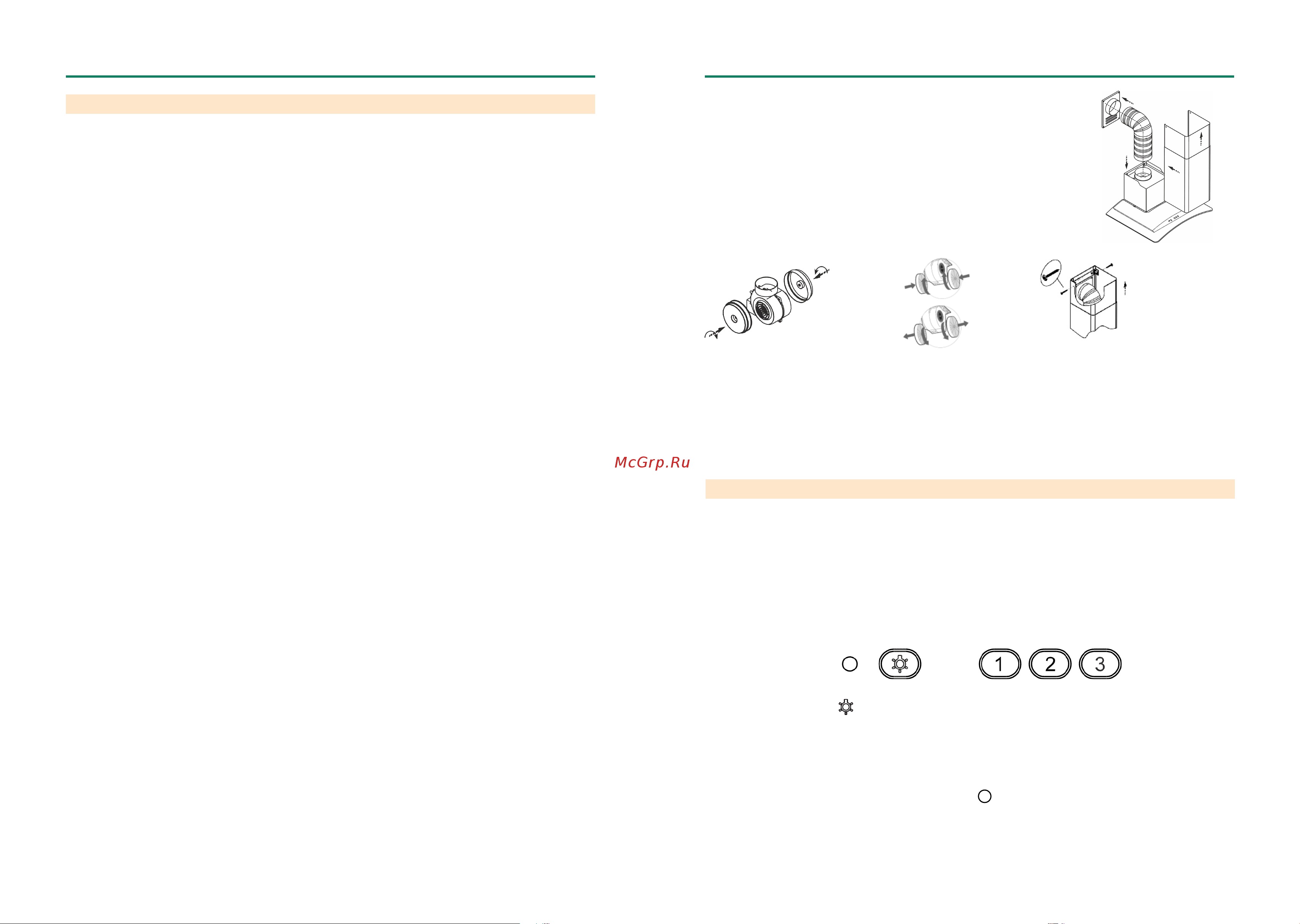

рис. 9
рис. 10А
6.5 Установите фальштрубы.
Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 11) и закрепите самонарезающими винта-
ми.
6.6 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установке фальштруб (рис. 9), не повредите поверхности из нержавеющей стали.
Их легко поцарапать.
.
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять вклю-
ченной примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязненного
воздуха .
7.2 Управление кухонной вытяжкой производится одним из переключателей:
- кнопочным переключателем с лампой индикации;
- электронным переключателем ККВ.
Кнопочный переключатель (рис.12) с лампой индикации имеет четыре кнопки с фиксацией.
рис. 12
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для верхней фальштрубы 1 шт.
3.5 Стекло в упаковке 1 шт.
3.6 Крепежные изделия:
втулка для стекла 2 шт.
дюбель пластмассовый Ø8х40 6 шт.
винт самонарезающий 4,2х41 6 шт.
винт самонарезающий 3,5х11 2 шт.
винт М6х30 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
.
ДЛЯ КВ АМЕТИСТ 50/60, АЛМАЗ
- снимите фильтр (рис.4), отверните винты-барашки;
- установите стекло и закрепите его винтами-барашками через пластмассо-
вые втулки. Установите фильтр на место.
6.4 В зависимости от режима эксплуатации кухонной вытяжки соедините
вентилятор с вентиляционной решеткой полужестким гофрированным возду-
ховодом (рис. 9) или установите на вентилятор угольные фильтры*.
Угольные фильтры устанавливаютcя на защитные решетки корпуса вентилято-
ра (рис. 10, 10 А).
Проверьте свободный ход антивозвратного клапана при монтаже вытяжки.
*- если они предусмотрены см табл. 1.
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата - «выкл.».
Кнопки с обозначением 1, 2, 3 - управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ
