• 8 •
• 9 •
ДЛЯ КВ КРИСТАЛЛ 50, 60, ЛАЗУРИТ 60
ТАБЛИЦА 2

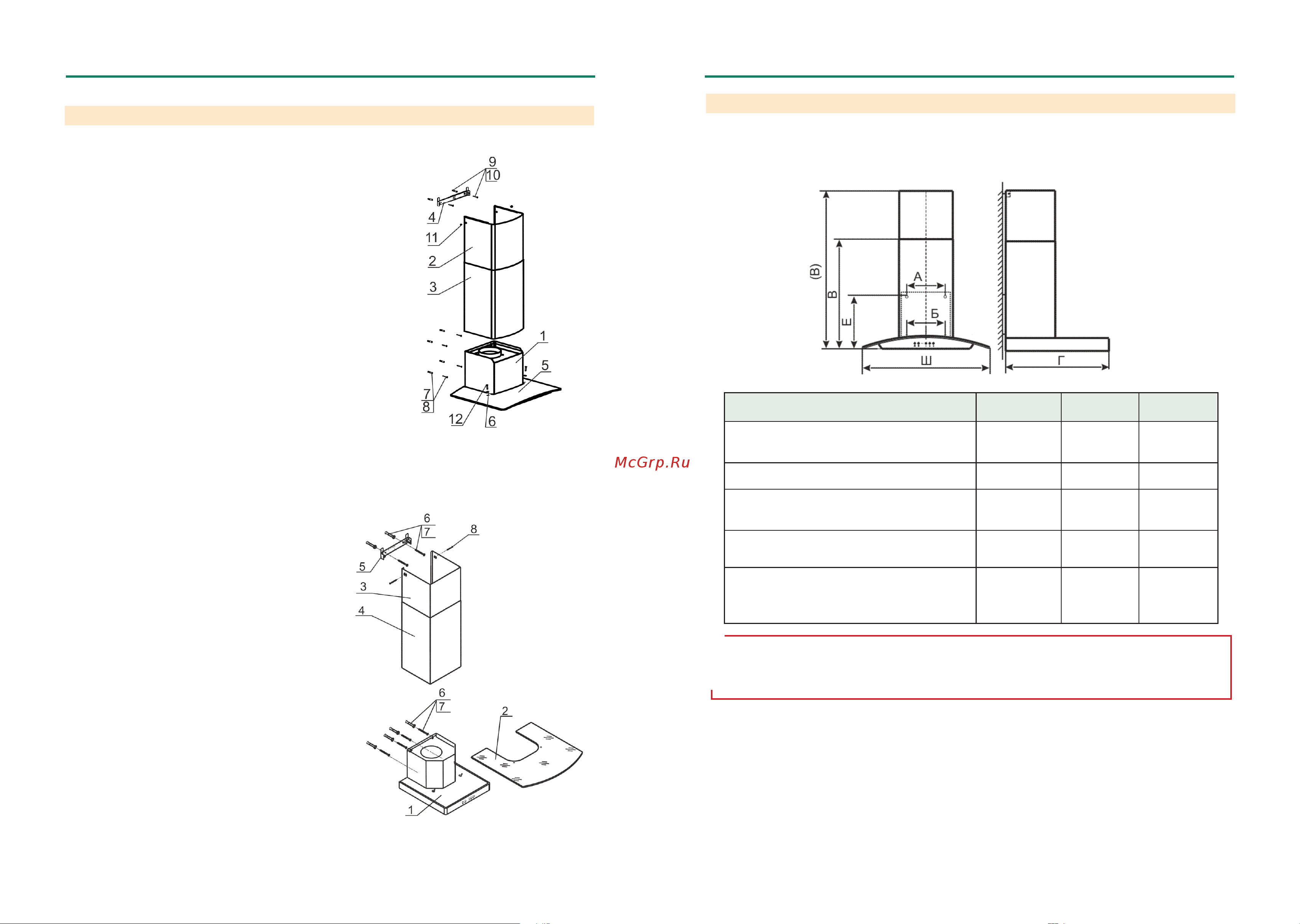

рис. 3
Торговое наименование
А (мм)
Б (мм)
Е (мм)
Аметист 50Н(П)-430-К3Д
Аметист 60Н(П)-430-К3Д
180
180
251
Аметист S4 60Н(П)-700-Э4Д
230
230
288
Аметист S4 90Н(П)-700-Э4Д
Аметист 90Н(П)-650-К3Д
230
230
312
Алмаз 60Н-650-Э3Д
Алмаз 90Н-650-Э3Д
230
230
290
Кристалл 50Н-430-К3Д, 60Н-430-К3Д
Лазурит 60Н-430-Э3Д
184
140
278
6.1 Установка кухонной вытяжки (рис.3):
- всегда устанавливайте кухонную вытяжку над центральной частью плиты;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для ее установки;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»
был поделен пополам относительно осевой линии;
- просверлите два отверстия (размер) «А» для установки дюбелей Ø8х40 мм и забейте их;
- вверните два самонарезающих винта (размер «А»);
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
1 Корпус вытяжки в комплекте с
вентилятором, устройством управления и
освещения, фильтром.
2 Стекло
3 Верхняя фальштруба.
4 Нижняя фальштруба
5 Кронштейн для крепления верхней
фальштрубы.
6, 7 Дюбели Ø8х40 мм и винты
самонарезающие 4х41 мм для крепления
вытяжки к стене и для крепления
кронштейна к стене.
8 Винты самонарезающие 3,5х11 мм для
крепления верхней фальштрубы к крон-
штейну.
5 УСТРОЙСТВО
ДЛЯ КВ АМЕТИСТ, АЛМАЗ
рис. 2
6 ПОДГОТОВКА К РАБОТЕ
рис. 2А
*- для КВ Аметист 90, Аметист S4 60/90-700-Э4Д
Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей
стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать после
окончания монтажа.
АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ
1 Корпус вытяжки в комплекте с вентилятором,
устройством управления освещения, фильтром.
2 Верхняя фальштруба.
3 Нижняя фальштруба.
4 Кронштейн для крепления верхней фальштрубы.
5 Стекло.
6 Втулки для крепления стекла.
7, 8 Дюбели Ø8х40(Ø10х50*) мм и винты самонаре-
зающие 4х41 (6х50*) мм для крепления вытяжки
к стене.
9, 10 Дюбели Ø8х40 мм и винты самонарезающие
4х41 мм для крепления кронштейна к стене.
11 Винты самонарезающие 3,5х11 мм для крепления
верхней фальштрубы к кронштейну.
12 Винты М 6х30 мм для крепления стекла к корпусу
вытяжи.
ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
