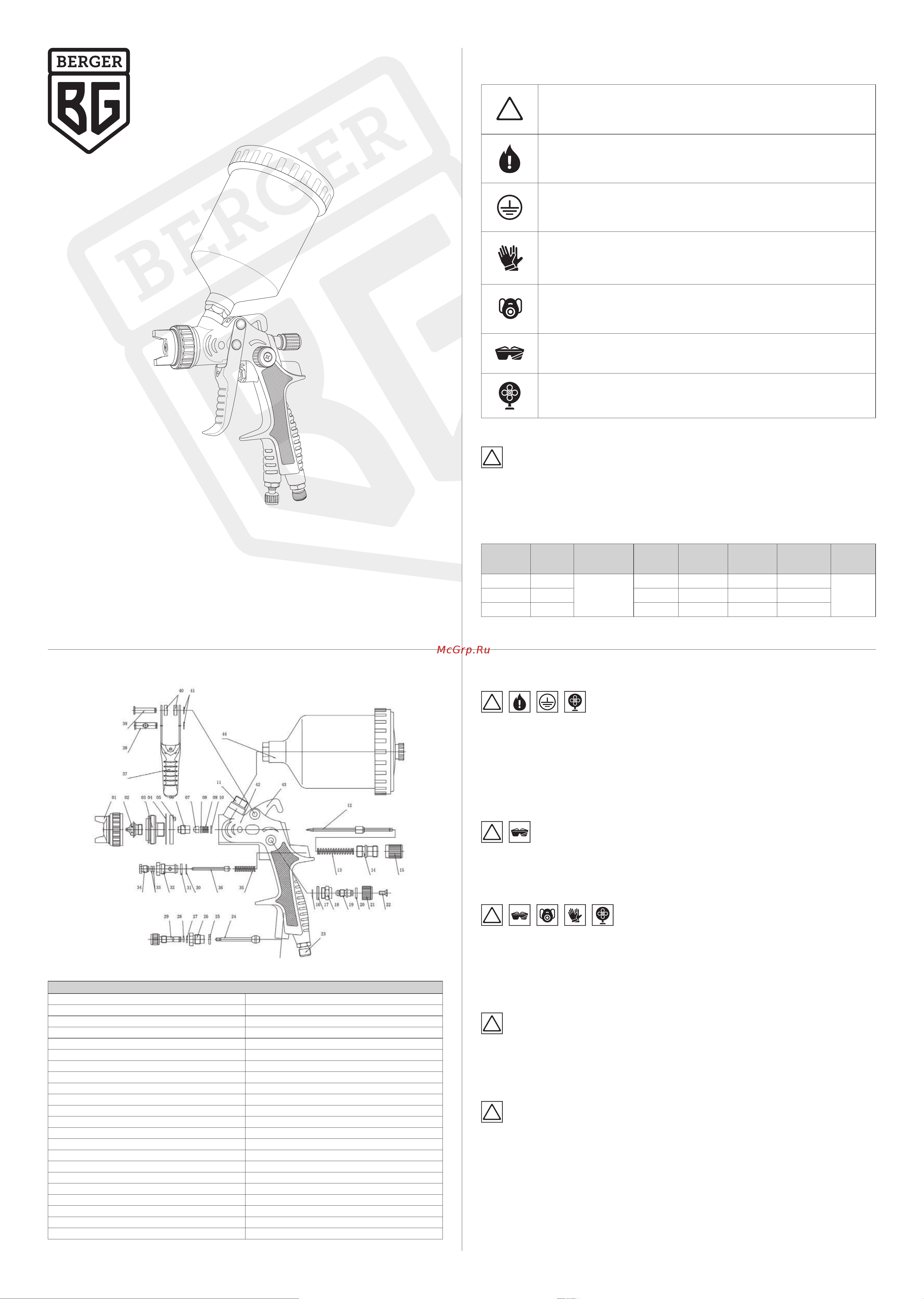

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

Краскопульт пневматический BERGER

«ГРЮН» HVLP

BG1376, BG1377, BG1378

Это руководство содержит ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

и ИНСТРУКЦИИ!

В данной инструкции по эксплуатации используются следующие символы:

Риск получения травмы, смерти или иных повреждений в случае несоблюдения инструкций из

данного руководства

Опасность возникновения возгорания или взрыва

Опасность возникновения статического электричества или поражения электрическим током.

При работе необходимо заземление

Надевайте защитные перчатки

Надевайте респиратор. При работе может образовываться пыль, вредная для здоровья

Используйте защиту для глаз

Необходима хорошая вентиляция рабочего места

ВАЖНЫЕ ИНСТРУКЦИИ

ПРЕДУПРЕЖДЕНИЕ! Пневматический краскопульт BERGER

«ГРЮН» HVLP предназначен исключительно

для окрасочных работ! Категорически запрещено использовать краскопульт для любых иных целей. Опера-

тор краскопульта должен быть полностью ознакомлен с требованиями, изложенными в данном руковод-

стве, включая важные предупреждения, предостережения и правила эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рекомендуемое рабочее давление воздуха: от 1,4 до 2,8 бар

Максимальное давление: 6,5 бар

Уровень шума при работе краскопульта: 74,8 дБ (A)

Диапазон допустимых температур окружающей среды: +5 - +40 °C

Модель Диаметр

дюзы, мм

Воздушное

давление*,

бар

Расход

воздуха,

л/мин

Расход

материала,

мл/мин

Ширина

факела, мм

Расстояние

распыления,

мм

Вес с

бачком,

граммы

BG1376 1.3 1,4 – 2,8 340 260 195 160 590

BG1377 1.4 350 330 215 170

BG1378 1.7 360 400 250 200

* Воздушное давление на входе в краскопульт при нажатии на курок

СХЕМА ДЕТАЛЕЙ И УЗЛОВ КРАСКОПУЛЬТА BERGER® «ГРЮН» HVLP

СХЕМА КРАСКОПУЛЬТА (Рис. 1)

1) Сопло в сборе 23) Присоединительный воздушный фитинг

2) Дюза* 24) Игла клапана подачи воздуха*

3) Передняя прокладка 25) Уплотнительное кольцо клапана подачи воздуха*

4) Шайба передней прокладки 26) Седло регулятора подачи воздуха

5) Атмолизное кольцо 27) Направляющий круг регулятора подачи воздуха

6) Посадочный винт 28) Уплотнительное кольцо регулятора подачи воздуха

7) Направляющая иглы 1 29) Винт регулятора подачи воздуха

8) Плоская

шайба 30) Шайба клапана курка

9) Пружина направляющей иглы 31) Уплотнительное кольцо курка

10) Направляющая иглы 2 32) Крышка клапана курка

11) Присоединительный фитинг бачка 33) Шайба клапана курка*

12) Игла* 34) Винт клапана курка

13) Пружина иглы 35) Пружина клапана курка

14) Седло регулятора подачи материала 36) Игла клапана курка*

15) Регулятор подачи материала 37) Курок

16) Направляющий круг регулятора формы факела 38) Штифт курка с отверстием

17) Шайба регулятора формы факела 39) Штифт курка

18) Основание регулятора формы факела 40) Шайба курка

19) Клапан регулятора формы факела 41) Направляющий круг курка

20) Уплотнительное кольцо регулятора формы факела* 42) Корпус краскопульта

21) Рукоятка регулятора формы факела 43) Подвесной крюк краскопульта

22) Крестовой болт 44) Бачок для материала

* Отмеченные детали являются расходными материалами

Рис. 1

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ВЗРЫВА

1. Используемые в работе лакокрасочные материалы и растворители могут быть легковоспламеняющимися, горю-

чими или взрывоопасными, поэтому:

• Используйте краскопульт в хорошо вентилируемом помещении.

• Не используйте краскопульт вблизи любых источников возгорания, таких как открытый огонь, горящая сигарета,

искрящая электропроводка и т.п.

2. НИКОГДА не используйте в работе галогенизированные углеводородные растворители (1.1.1-трихлорэтан,

этилхлорид

, метил этилена и т.п.), которые могут вступать в химическую реакцию с деталями из алюминия и цинка

и вызывать взрыв. Внимательно изучите упаковку и прилагающиеся спецификации на используемые материалы и

растворители, и убедитесь, что они совместимы с алюминиевыми и цинковыми деталями.

3. Чтобы снизить риск возникновения статического искрения, необходимо обеспечить постоянное

заземление рас-

пылительного оборудования и обрабатываемой поверхности. Рекомендуется применять токопроводящие воздуш-

ные и жидкостные шланги.

ОПАСНОСТЬ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОГО ИСПОЛЬЗОВАНИЯ

1. НИКОГДА не направляйте краскопульт в сторону людей и животных.

2. НИКОГДА не превышайте рекомендованное максимальное давление воздуха при использовании оборудования.

3. ВСЕГДА сбрасывайте давление воздуха и жидкости перед чисткой, разборкой или обслуживанием краскопульта и

воздушной линии. Для аварийной остановки и предотвращения непреднамеренного срабатывания оборудования

рекомендуется установить на воздушной магистрали рядом с

краскопультом запирающий шаровой кран для экс-

тренной остановки подачи воздуха.

ОПАСНОСТЬ ПРИ ПОДГОТОВКЕ И РАСПЫЛЕНИИ

ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ

1. Токсичные пары, образующиеся при распылении некоторых растворителей и лакокрасочных материалов, могут

вызвать отравление и нанести серьезный вред здоровью, поэтому:

• Используйте краскопульт только в хорошо вентилируемых местах.

• Всегда надевайте защитные очки, перчатки, респиратор и т.д. чтобы предотвратить попадание токсичных паров,

растворителей и лакокрасочных материалов в глаза или на кожу.

2. Уровень шума, упомянутый в основных технических характеристиках, был измерен на расстоянии 1,0 метра за

соплом краскопульта, на высоте 1,6 метра от пола.

• При необходимости надевайте строительные наушники или беруши.

ПРОЧИЕ ОПАСНОСТИ ПРИ РАБОТЕ

1. НИКОГДА не модифицируйте и не изменяйте конструкцию краскопульта.

2. НИКОГДА не входите в рабочие зоны роботов, манипуляторов, конвейеров и т.д. если эти машины не выключены.

3. НИКОГДА не распыляйте пищевые продукты или бытовые химикаты при помощи данного краскопульта.

4. При обнаружении неисправностей или иных помех в работе краскопульта немедленно прекратите работу

, найди-

те и устраните их причину. Никогда не используйте краскопульт, пока не устранена проблема в его работе.

УСТАНОВКА И ЗАПУСК ОБОРУДОВАНИЯ

ПРЕДУПРЕЖДЕНИЕ! Убедитесь, что изделие не было повреждено во время транспортировки. По воздуш-

ной магистрали к краскопульту должен подаваться чистый сухой воздух допустимой температуры.

1. Проверьте, плотно ли затянуты дюза и крышка сопла. При необходимости подтяните их.

2. Продуйте воздушный шланг и плотно подсоедините его к присоединительному воздушному фитингу краскопуль-

та.

3. Налейте

совместимый растворитель (для водоэмульсионных красок это вода) в бачок для лакокрасочного мате-

риала и плотно подсоедините его к присоединительному фитингу для бачка на краскопульте.

4. Тщательно промойте каналы подачи материала, сопло и дюзу краскопульта совместимым растворителем.

5. Отсоедините бачок, удалите остатки растворителя и очистите бачок.

6. Налейте подготовленный и разбавленный до необходимой

вязкости лакокрасочный материал в бачок (не более

¾ от его объёма) и плотно подсоедините его к присоединительному фитингу для бачка на краскопульте.

7. Проверьте на тестовой поверхности качество распыления материала и отрегулируйте подачу материала, а также

ширину и форму факела.

8. Для регулировки ширины и формы факела, поверните соответствующий регулятор (№21, Рис

.1). При необходи-

мости форму факела можно изменить с овальной на круглую.

9. Для регулировки соотношения подачи воздуха и материала, поверните регулятор подачи воздуха (№29, Рис.1) и/

или регулятор подачи материала (№15, Рис.1) до нужного положения. Во время работы ни в коем случае не выкру-

чивайте регуляторы полностью.

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Компания Berger

благодарит Вас за выбор нашей продукции. Краскопульт

пневматический Berger

отличается простотой обслуживания, безопасностью

в эксплуатации и высокой надёжностью.

Перед началом использования краскопульта просим Вас внимательно ознакомиться

с данным руководством и сохранить его на весь срок использования краскопульта.

Компания BERGER

«ВЫБИРАЙ! БЕРИ! ДЕЛАЙ!»
