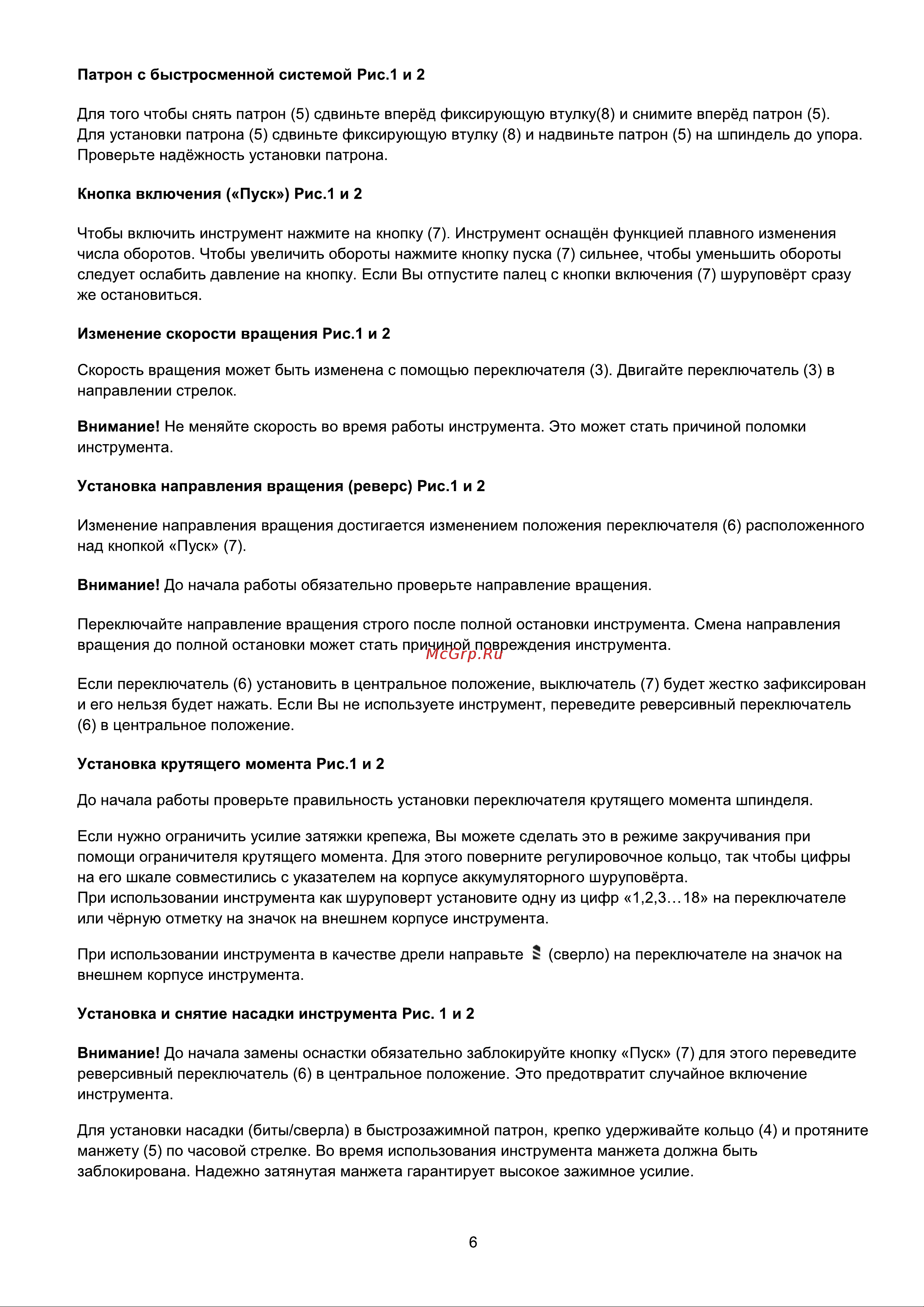

Патрон с быстросменной системой Рис 1 и 2 Для того чтобы снять патрон 5 сдвиньте вперёд фиксирующую втулку 8 и снимите вперёд патрон 5 Для установки патрона 5 сдвиньте фиксирующую втулку 8 и надвиньте патрон 5 на шпиндель до упора Проверьте надёжность установки патрона Кнопка включения Пуск Рис 1 и 2 Чтобы включить инструмент нажмите на кнопку 7 Инструмент оснащён функцией плавного изменения числа оборотов Чтобы увеличить обороты нажмите кнопку пуска 7 сильнее чтобы уменьшить обороты следует ослабить давление на кнопку Если Вы отпустите палец с кнопки включения 7 шуруповёрт сразу же остановиться Изменение скорости вращения Рис 1 и 2 Скорость вращения может быть изменена с помощью переключателя 3 Двигайте переключатель 3 в направлении стрелок Внимание Не меняйте скорость во время работы инструмента Это может стать причиной поломки инструмента Установка направления вращения реверс Рис 1 и 2 Изменение направления вращения достигается изменением положения переключателя 6 расположенного над кнопкой Пуск 7 Внимание До начала работы обязательно проверьте направление вращения Переключайте направление вращения строго после полной остановки инструмента Смена направления вращения до полной остановки может стать причиной повреждения инструмента Если переключатель 6 установить в центральное положение выключатель 7 будет жестко зафиксирован и его нельзя будет нажать Если Вы не используете инструмент переведите реверсивный переключатель 6 в центральное положение Установка крутящего момента Рис 1 и 2 До начала работы проверьте правильность установки переключателя крутящего момента шпинделя Если нужно ограничить усилие затяжки крепежа Вы можете сделать это в режиме закручивания при помощи ограничителя крутящего момента Для этого поверните регулировочное кольцо так чтобы цифры на его шкале совместились с указателем на корпусе аккумуляторного шуруповёрта При использовании инструмента как шуруповерт установите одну из цифр 1 2 3 18 на переключателе или чёрную отметку на значок на внешнем корпусе инструмента При использовании инструмента в качестве дрели направьте 2 сверло на переключателе на значок на внешнем корпусе инструмента Установка и снятие насадки инструмента Рис 1 и 2 Внимание До начала замены оснастки обязательно заблокируйте кнопку Пуск 7 для этого переведите реверсивный переключатель 6 в центральное положение Это предотвратит случайное включение инструмента Для установки насадки биты сверла в быстрозажимной патрон крепко удерживайте кольцо 4 и протяните манжету 5 по часовой стрелке Во время использования инструмента манжета должна быть заблокирована Надежно затянутая манжета гарантирует высокое зажимное усилие 6
