- Всасывающий трубопровод (9) и подающий трубопровод (5) устанавливаются на месте.

(Рис. 2)

- Всасывающий трубопровод (9) должен быть герметичным.

- Трубопроводы не должны передавать механическую нагрузку на насос.

- На всасывающем трубопроводе (9) необходимо установить обратный клапан (не

комплектуется). Варианты правильного и не правильного подключения насосной станции

представлены на рисунках 2 и 3.

на 0,1 атм. ниже, чем давление включения насоса. Это необходимо для максимально

эффективной работы расширительного бака.

- Проверьте, есть ли вероятность опорожнения всасывающего трубопровода, если есть, то

не оставляйте станцию без надзора, чтобы насос не работал "на сухую".

- Через заливное отверстие (7) (Рис.1) заполнить насос водой. Для этого необходимо

открутить болт.

- После заполнения насоса водой, герметично закрутить болт.

- Только заполненный водой насос способен сам всасывать воду.

7. РАБОТА И РЕГУЛИРОВКА.

верхнего предела настройки реле давления.

- Реле давления (9) (Рис 1.) выключает насос. По мере расхода воды давление в системе

падает до нижнего предела настройки реле давления, после чего реле давления (9) вновь

включает насос. Вода поступает к потребителю и в гидробак (8).

- При повышении давления в системе реле давления (9) снова

насос

.

Пока есть

расход воды из системы, циклы включения и выключения по

вто

ря

ются

.

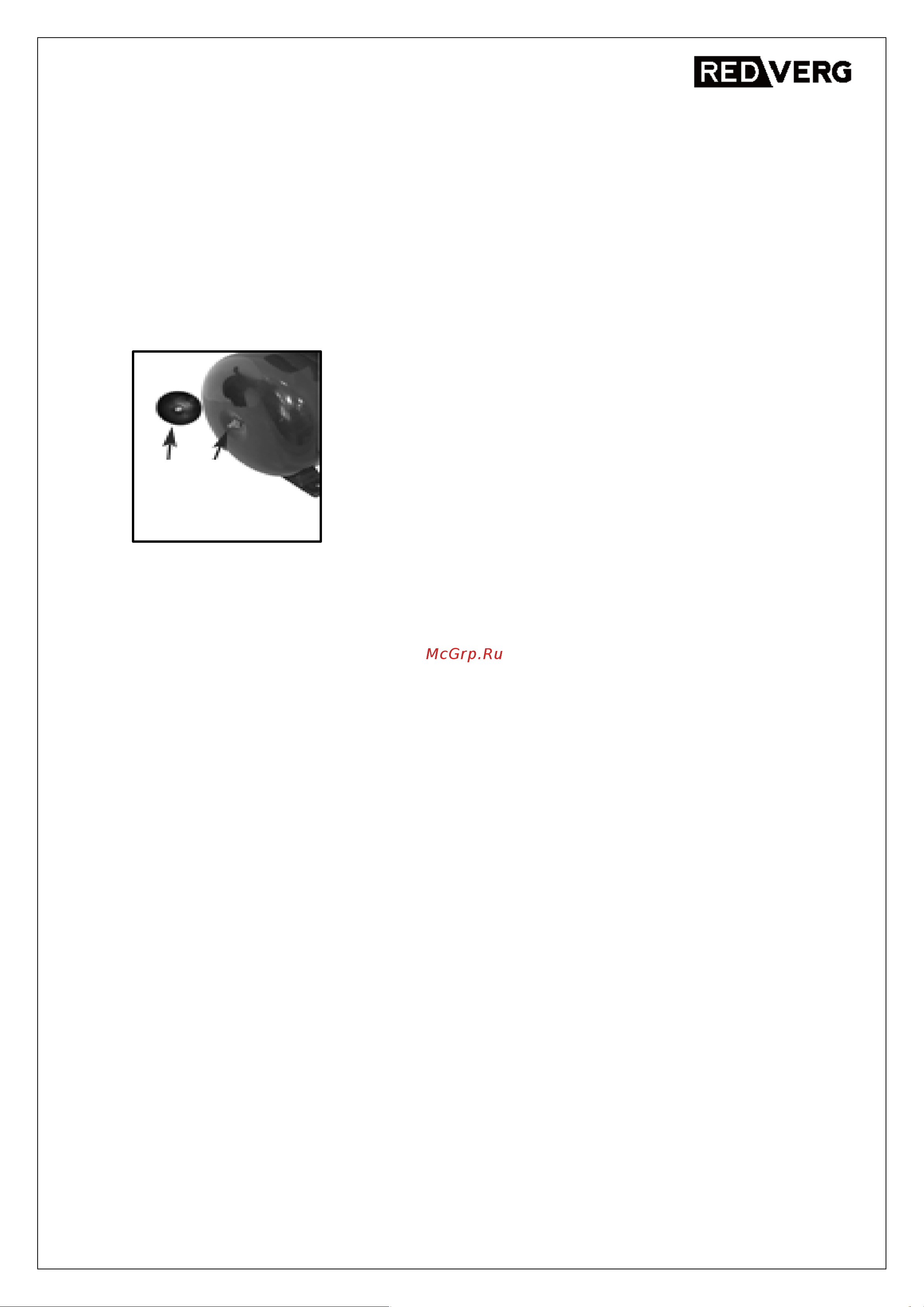

- Гидробак (8) служит для аккумулирования воды под давлением и сглаживания

гидроударов. Он состоит из стального резервуара со сменной резиновой мембраной и

имеет пневмоклапан (14) (Рис.5) для
