Unipump "Бавленец 2" БВ-024-40-У5 1 [10/16] Схема установки поливочного шланга
11
Техническая поддержка — + 7 495 754 91 97

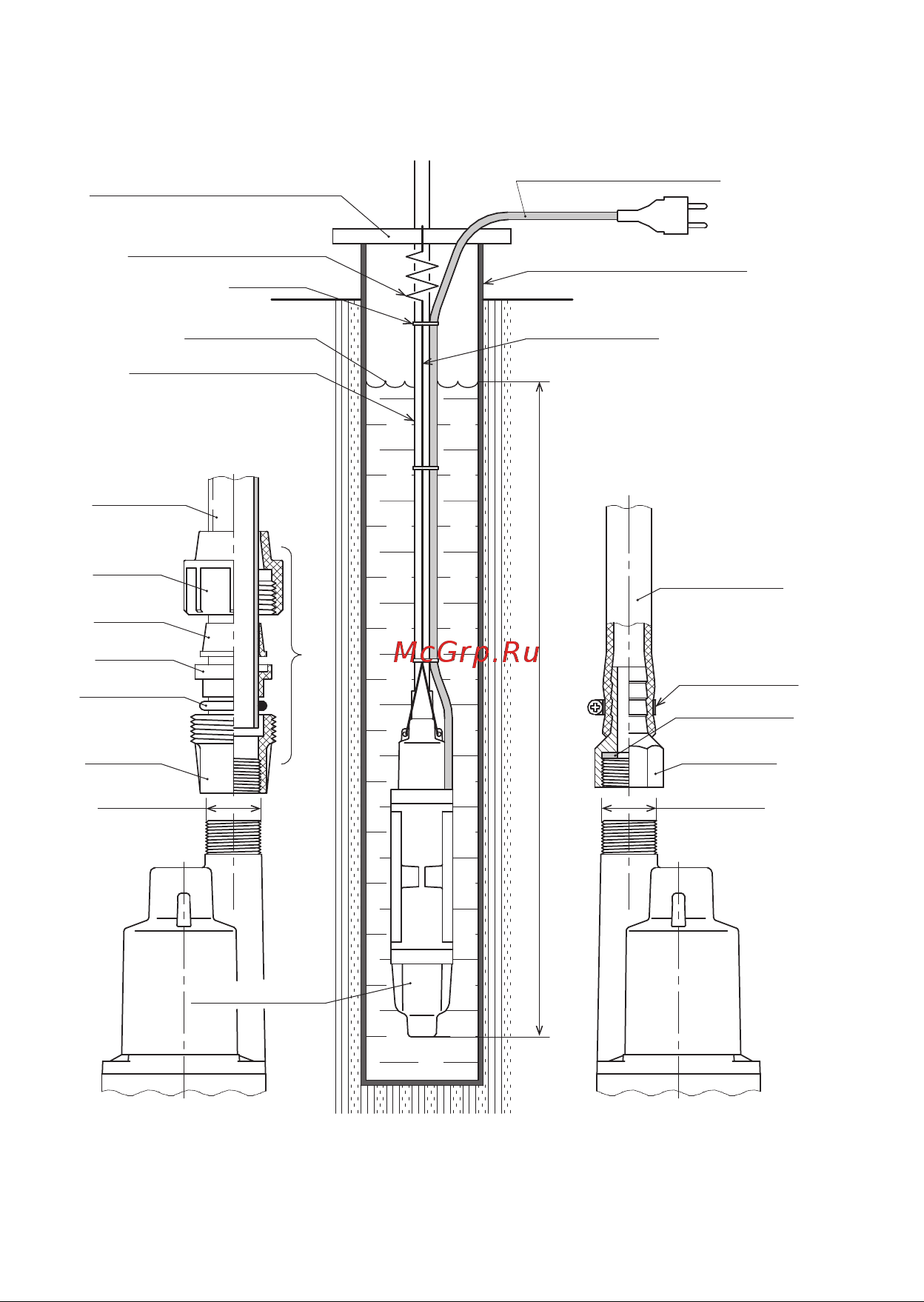

Схема установки насоса в колодце или скважине
Перекладина или оголовок
Шнур электропитания
Скважина или колодец
Подвес (трос)
Пружинная подвеска
Связка
Зеркало воды
Поливочный шланг
Схема установки
поливочного шланга
Схема установки
трубопровода
Шланг
поливочный
1" (∅ 25 мм)
Хомут
червячный*
Прокладка*
Штуцер*
Труба 1"
* В комплект поставки
не входит.
максимальное погружение насоса под зеркало воды
3 метра
Муфта разъёмная 25х1*
Труба ∅ 25 мм
ПНД
Гайка
Цанга
Втулка
Кольцо
Муфта
Труба 1"
Электронасос
резиновое
Рисунок 1
