Unipump "Бавленец 2" БВ-024-40-У5 1 [7/16] Устройство насоса

Паспорт изделия

белый

чёрный

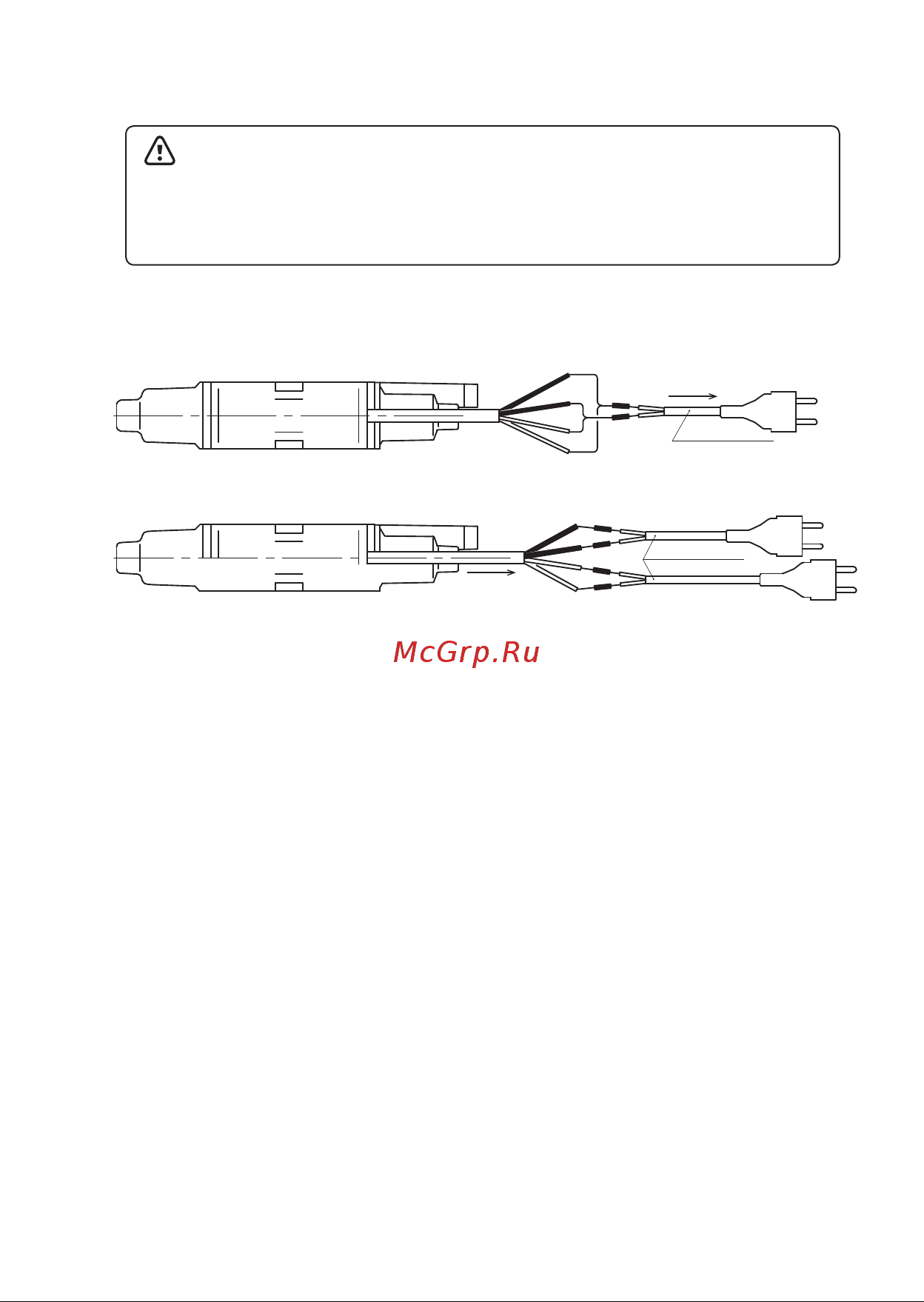

Схема совместного подключения

Схема раздельного подключения

нижний насос верхний насос

~220 В

сечение см. табл.2

кабель

сечение см. табл.2

кабель

вилка верхнего насоса

вилка нижнего насоса

Электронасос состоит из электропривода (центральная

часть) и двух оснований верхнего и нижнего насосов, со-

единенных по разъемам с двух сторон от корпуса элек-

тропривода четырьмя винтами. Электропривод состоит

из двух сердечников, двух пар катушек и шнура питания,

заформованных в корпусе компаундом. В основаниях рас-

положены вибраторы, состоящие из амортизатора, муфты,

диафрагмы и штока. На одном конце штока напрессован

якорь, на другом конце закреплен поршень. Амортизатор

и диафрагма придают направление штоку, а также обеспе-

чивают герметичность насосов и исключают доступ воды

6. УСТРОЙСТВО НАСОСА

Внимание! Для надежной электрической изоляции

жил кабеля следует использовать специальные

водозащитные термоусадочные муфты с клеевой

подложкой.
