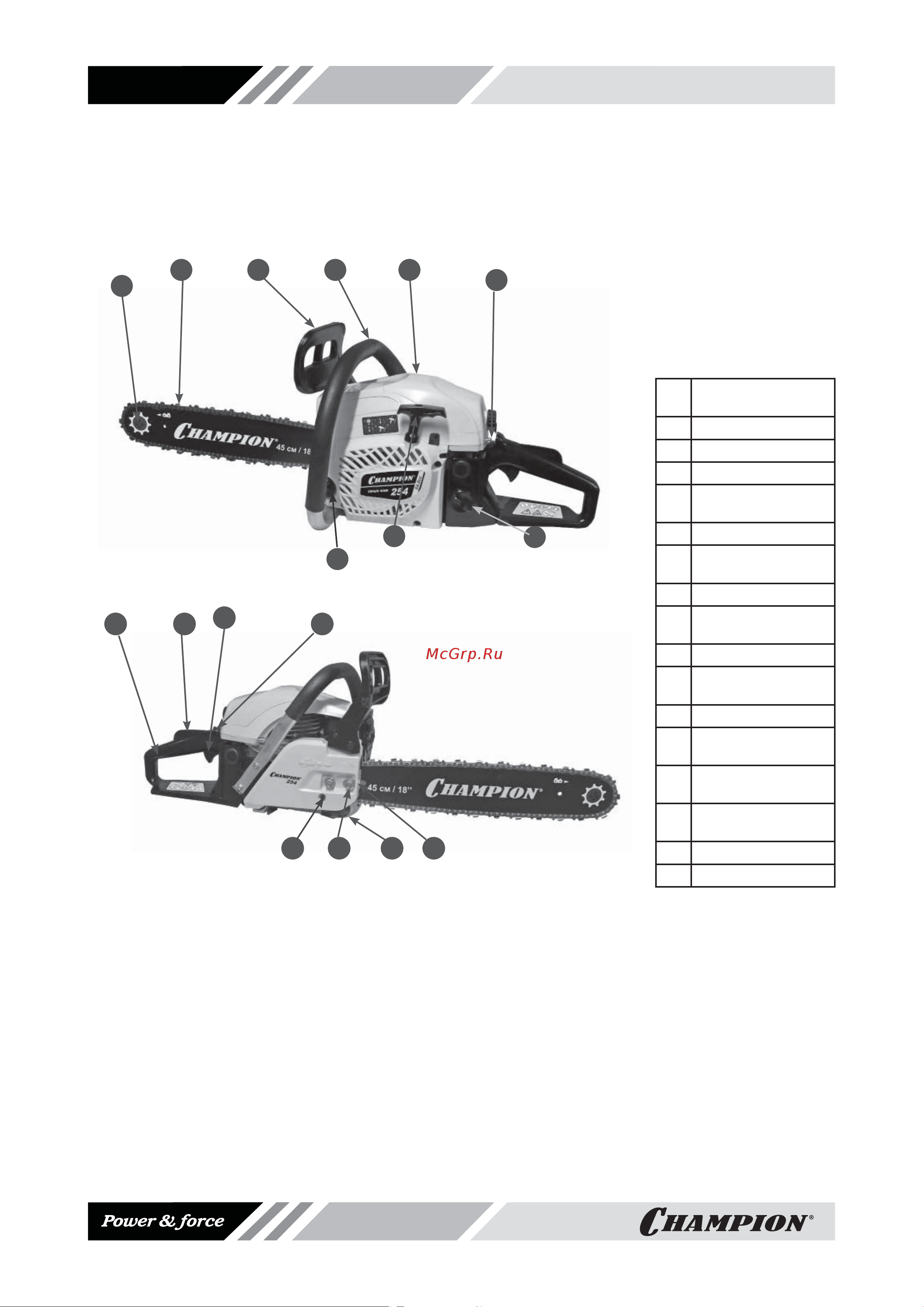

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ 1 Направляющая шина 2 Пильная цепь 3 Ручка тормоза 4 Передняя рукоятка 5 Крышка воздушного фильтра 6 Выключатель 7 Пробка топливного бака 8 Ручка стартера 9 Пробка масляного бака 10 Задняя рукоятка 11 Стопорный рычаг курка газа 12 Курок газа 13 Рычаг воздушной заслонки 14 Шестерня и болт натяжения цепи 15 Гайки крепления крышки тормоза 16 Улавливатель цепи 17 Зубчатый упор Рис 1 Рис 2 ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА И ИХ ФУНКЦИИ Номера перед описаниями соответствуют но мерам на предыдущей странице это помо жет Вам найти то или иное предохранительное устройство 2 ЦЕПЬ С НИЗКОЙ ОТДАЧЕЙ помогает значительно снизить силу и интенсивность отдачи благодаря особой конструкции огра ничителя глубины реза и соединительных звеньев 3 РЫЧАГ ТОРМОЗА ЦЕПИ ЗАЩИТА РУКИ защищает левую руку оператора при со скальзывании ее с передней рукоятки во Power force время работы пилы При отскоке отдаче пилы за счет силы инерции приводит в дей ствие механизм тормоза который мгновен но останавливает цепь 6 ВЫКЛЮЧАТЕЛЬ служит для выключения двигателя При запуске и работе двигателя должен находится в положении Вкл 11 Стопорный рычаг курка газа предотвра щает случайное нажатие на курок газа при работающем двигателе Курок газа невоз можно нажать если до конца не нажат сто порный рычаг 16 Улавливатель цепи уменьшает опас ность травм в случае обрыва или соскаки вания цепи с направляющей шины CHAMPION
