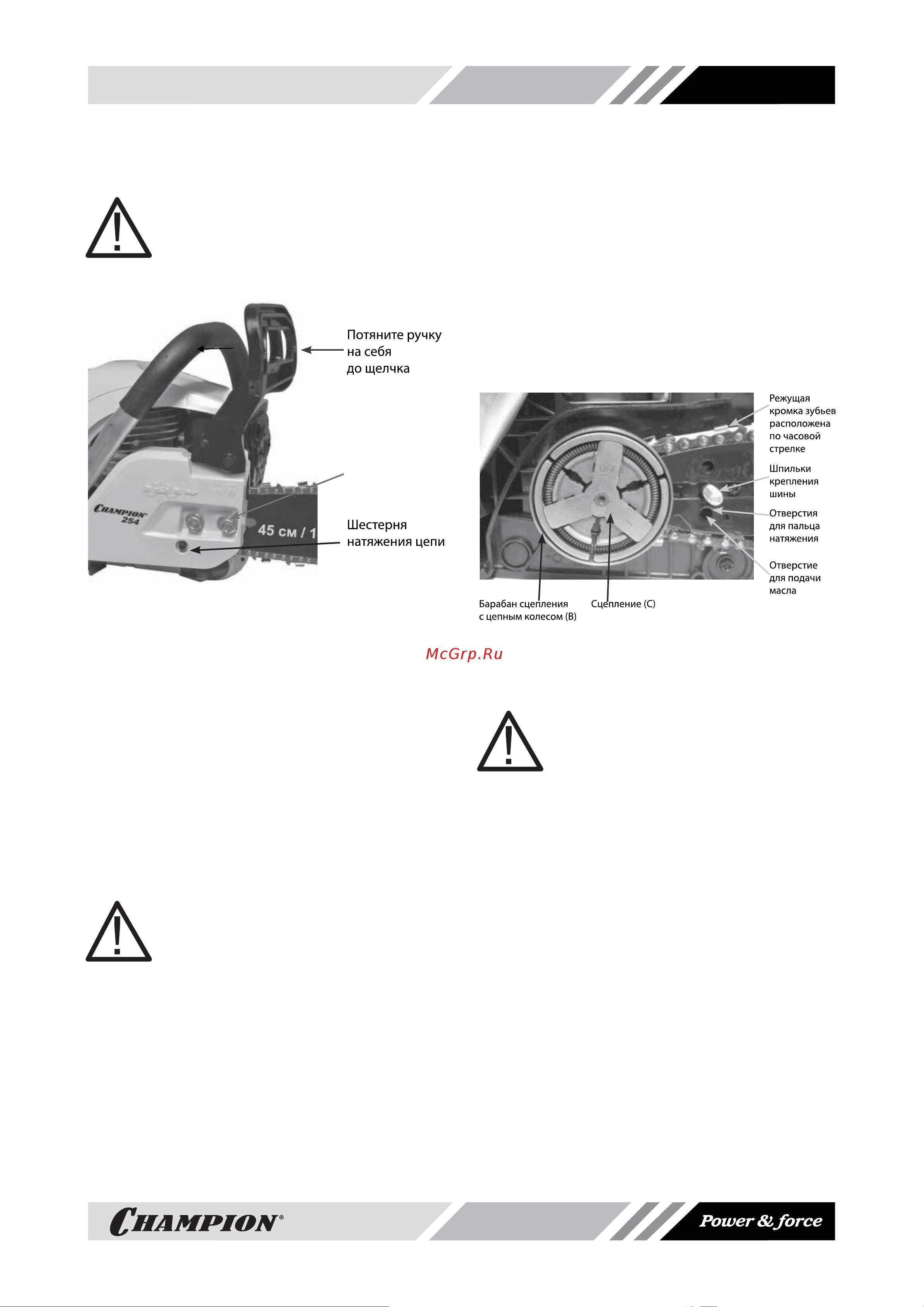

УСТАНОВКА ШИНЫ И ЦЕПИ ПРЕДУПРЕЖДЕНИЕ Для работы используйте шины и цепи рекомендованные заводомизготовителем для данной моде ли бензопилы Потяните ручку на себя до щелчка 5 Поместите цепь на зубья цепного коле са В расположенного позади сцепле ния С Удостоверьтесь в правильном положении цепи на звездочке рис 4 Установите цепь на шине таким обра зом чтобы зубья цепи своими режущи ми кромками были расположены вперед по ходу движения цепи т е по часовой стрелке Режущая кромка зубьев расположена по часовой стрелке Шпильки крепления шины гайки ЙЦ Отверстия Шестерня натяжения цепи для пальца натяжения Отверстие для подачи масла Рис З 1 Перед установкой шины и цепи убеди тесь в том что тормоз цепи находится в расторможенном положении Для этого потяните ручку тормоза на себя в сторо ну передней рукоятки до щелчка рис З 2 Ослабьте гайки и используя отвертку крутите шестерню натяжения цепи 14 против часовой стрелки до тех пор пока палец натяжения цепи не выкрутится в крайнее левое положение 2 Удалите гайки крепления крышки шины и снимите крышку Для снятия крышки при этом может потребоваться неболь шое усилие А ЗАПОМНИТЕ Удалите из под крышки пластмас совый фиксатор если предусмо трен конструкцией Фиксатор предназначен только для транс портировки пилы 4 Установите шину на шпильки как показа но на Рис 4 CHAMPION 6 Установите на место крышку тормоза цепи и рукой закрутите гайки крепления крышки А ПРЕДУПРЕЖДЕНИЕ 1 При установке крышки следите за I тем чтобы палец натяжения цепи точно вошел в отверстие для на тяжения цепи на шине 7 Прокрутите вручную цепь на шине и убедитесь что цепь плотно легла на зу бья звездочки и в направляющий паз на шине 8 Отрегулируйте натяжение цепи см раздел Регулировка натяжения цепи 9 После окончательной регулировки затя ните гайки крепления крышки шины Power Siforce
