Multimeters
Выполнение измерений
15
Реакция на нулевой сигнал на входе
прибора при измерении истинных
среднеквадратичных значений (87)
Приборы измерения истинных среднеквадратичных
значений обеспечивают точное измерение параметров
искаженных форм колебаний, однако, если
измерительные провода закорочены при
использовании функций для переменного тока, прибор
высвечивает остаточное значение между 1 и 30
отсчетами. При размыкании измерительных проводов
отображаемые значения могут колебаться по причине
помех. Такой сдвиг показаний является нормальным и
не влияет на точность показаний прибора для
переменного тока в указанных в спецификации
диапазонах измерения.
Неспецифицированные уровни входного сигнала:
• Напряжение переменного тока: менее 3% от 600
мкВ переменного тока или 18 мкВ переменного
тока
• Сила тока переменного тока: менее 3% от 60 мА
переменного тока или 1,8 мА переменного тока
• Сила тока переменного тока: менее 3% от 600 мкА
переменного то
ка или 18 мкА переменного тока
Фильтр низких частот (87)
Мультиметр модели 87 оснащен фильтром низких
частот. При измерении напряжения или частоты
переменного тока, нажмите Aдля активации режима
фильтрации низких частот (K). При этом прибор
продолжает выполнение измерения в выбранном
режиме переменного тока, только теперь сигнал
проходит через фильтр, который блокирует
нежелательные напряжения свыше 1 кГц, см. рис. 3.
Напряжения с меньшей частотой проходят с
п
ониженной точностью относительно измерений ниже 1
кГц. Фильтр низких частот способен повысить точность
измерений по композитным синусоидальным волнам,
которые обычно генерируются инверторами и
электроприводами с переменной частотой.
XW Предупреждение
Не используйте функцию фильтра
низких частот для проверки наличия в
цепи опасных напряжений. Не
исключено присутствие напряжений,
выходящих за пределы допустимого
диапазона. Сначала измерьте
напряжение без использования функции
фильтра для выявления потенциально
опасного напряжения. После этого
включите функцию фильтра.
Предупреждение
При включении фильтра низких частот,
прибор переходит в ручной режим. Выберите
диапазон измерений при помощи кнопки
RANGE (Диапазон). Автоматический выбор
диапазона в режиме фильтра низких частот не
предусмотрен.
1 kHz
100 Hz

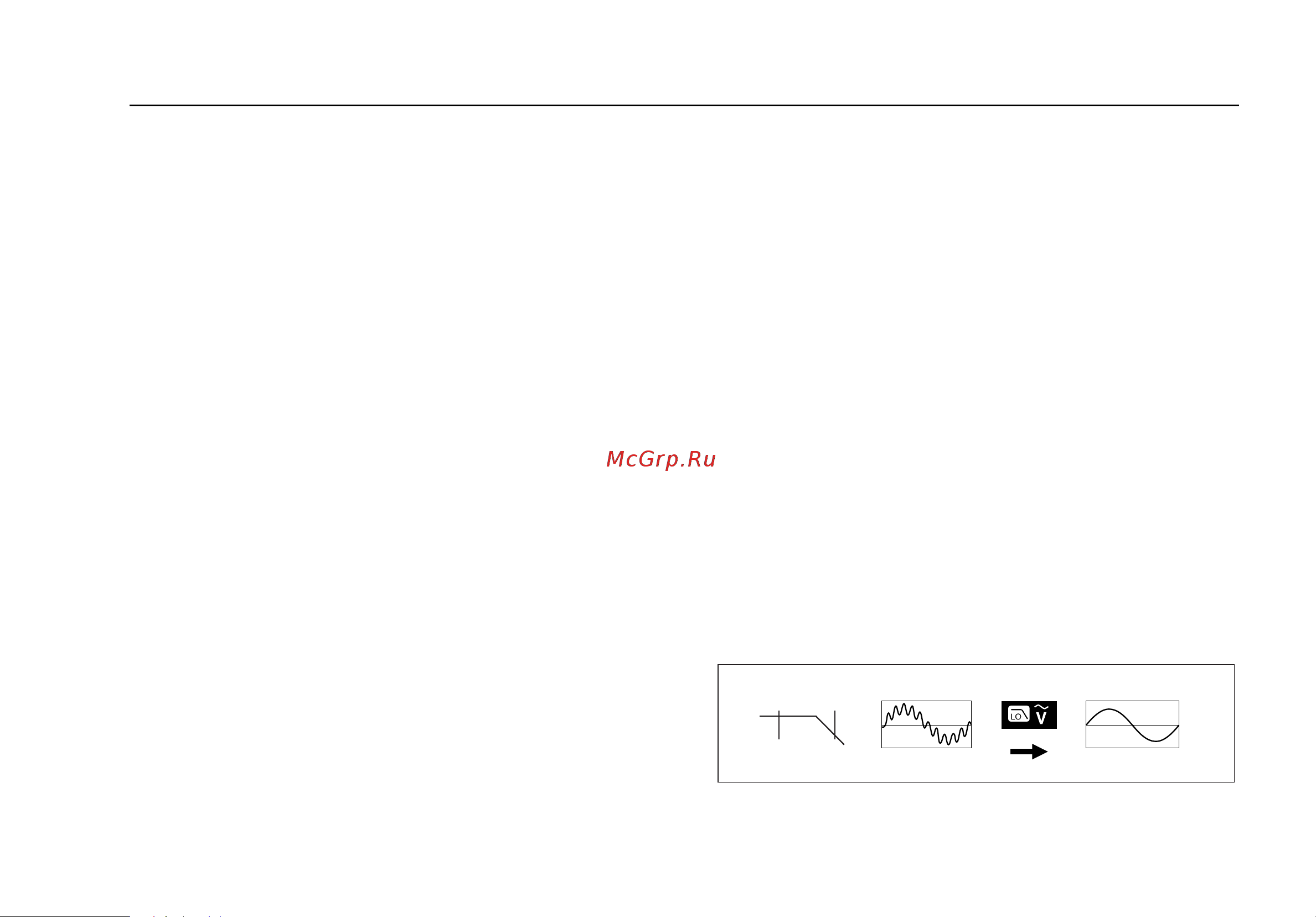

aom11f.eps
Рисунок 3. Фильтр низких частот
