Fluke 83V [29/60] Измерение емкости
![Fluke 83V [29/60] Измерение емкости](/views2/1627802/page29/bg1d.png)
Multimeters
Выполнение измерений
21
Измерение емкости
W Âíèìàíèå
Во избежание повреждения прибора
или проверяемого оборудования
необходимо перед измерением емкости
обесточить цепь и разрядить все
высоковольтные конденсаторы. Чтобы
убедиться в том, что конденсаторы
разряжены, используйте функцию
измерения напряжения постоянного
тока.
Диапазоны измерения емкости: 10,00 нФ, 100,0 нФ,
1,000 мкФ, 10,00 мкФ, 100,0 мкФ и 9999 мкФ.
Для измерения емкости необходимо настроить
прибор, как показано на рис. 6.
Для по
вышения точности измерений значений ниже
1000 нФ, используйте режим относительного
измерения (REL), при этом значение остаточной
проводимости прибора и измерительных проводов
будет вычитаться из полученного результата.
Примечание
При наличии в проверяемом конденсаторе
слишком высокого электрического заряда на
дисплее высвечивается "
disc
".
MIN MAX
RANGE
REL
Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
°
C/
°
F
OFF
mA
A
mV
V
V
A
A
mA
COM
V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87
V
LOLO
Выбрать режим
измерения емкости
+
+
+
+
+
+
+
+
+
fju10f.eps

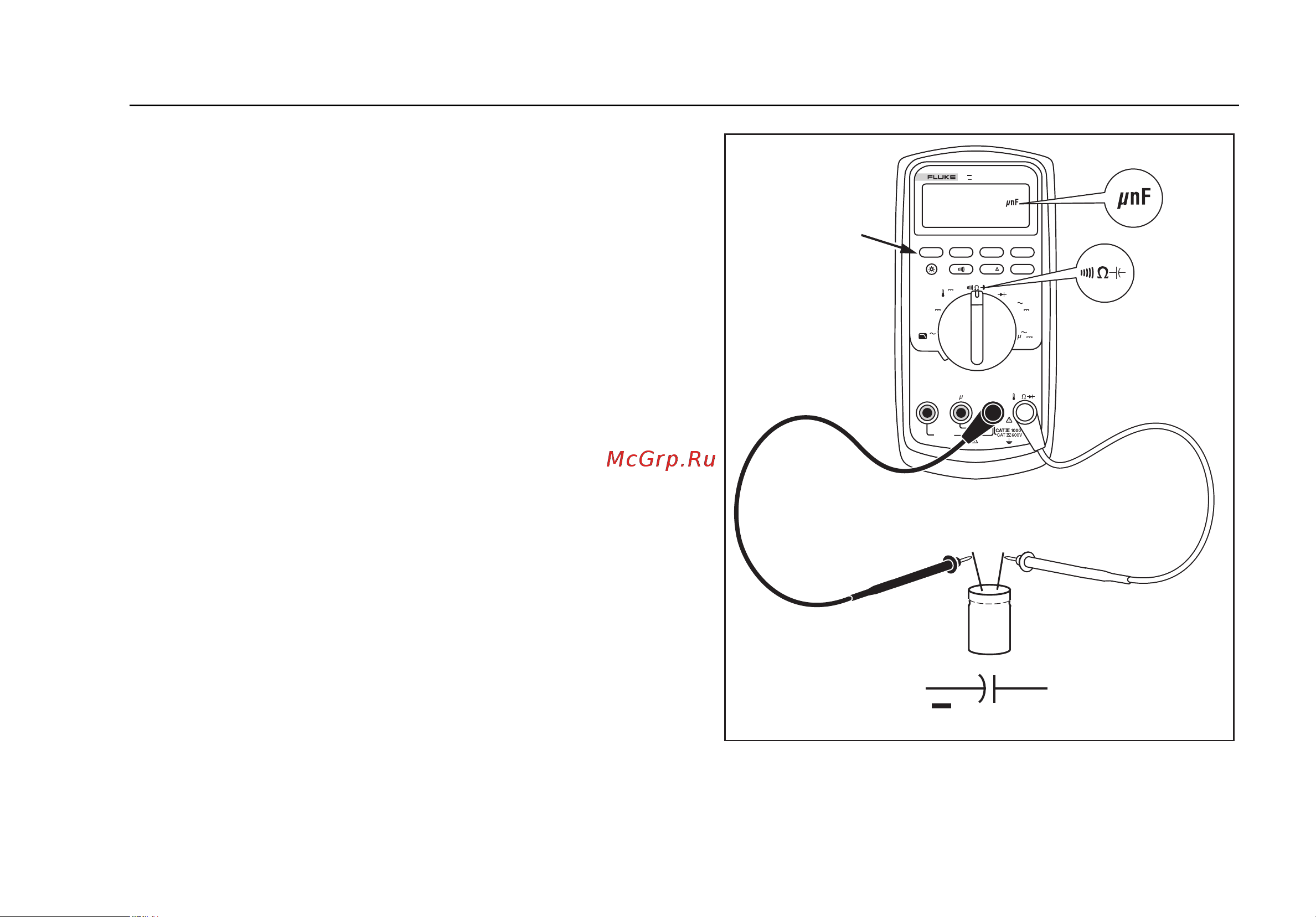

Рисунок 6. Измерение емкости
