Инструкция по эксплуатации Страница: 1

Евроавтоматика PCZ-527 Инструкция по эксплуатации онлайн

Rн1

Rн2

RESTART

кнопки

управления

индикатор

состояния реле

ТУ BY 590618749.020-2013

Назначение

Реле времени PCZ-527 предназначено для включения

выключения освещения в моменты захода и восхода

солнца в зависимости от географических координат

местности и времени года. Возможна корректировка

времени включения-выключения в пределах +99 минут.

Функциональные возможности

- установка времени отключения в ночное время суток;

- автоматическая смена времени зима/лето;

- встроенная Li-ионная батарея, поддерживающая работу

программы в течение не менее 2-х лет после отключения

напряжения питания;

- возможность независимого управления одновременно двумя

нагрузками.

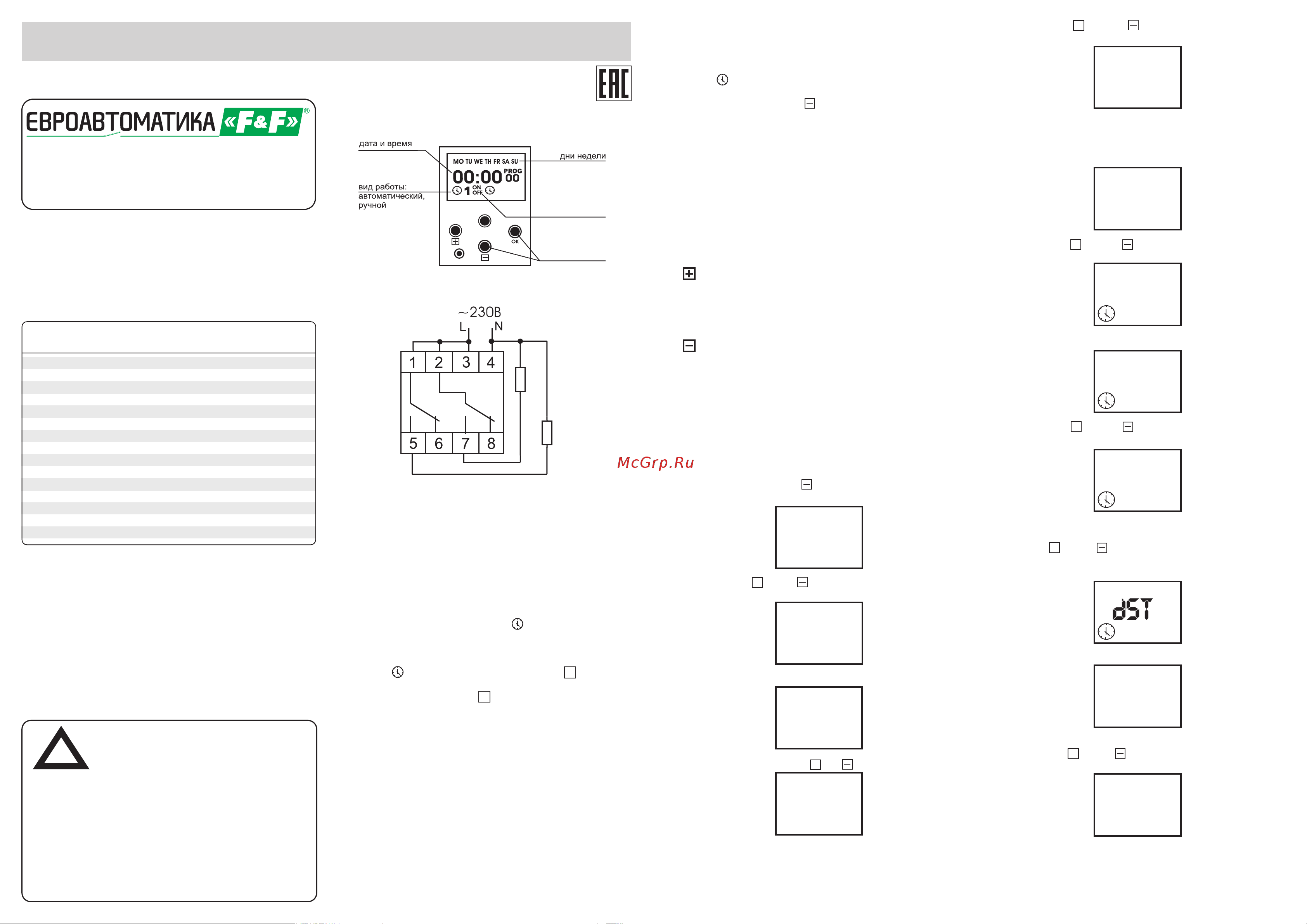

Панель управления

Схемы подключения

Рис.1 Рекомендуемая схема подключения таймера

PCZ-527 и нагрузки к сети 230 В.

Режим работы

Двоеточие между часами и минутами моргает: летом с

периодом в 1 секунду, зимой - в 2 секунды.

а в т о м а т и ч е с к и й р е ж и м - в ы п о л н е н и е

запрограмми рованных програм м, установленных

пользователем. Автоматический режим устанавливается

кратковременным нажатием кнопки «MENU», при этом на

индикаторе отображается значок « ».

ручной режим - ручное включение исполнительного реле.

К л а ви ш е й «M E N U » у с т а н о в и ть р у ч н о й ре ж и м

(символ « » должен исчезнуть). Кнопкой « » (для 1-го

канала)установить реле в положение включено (ON) или

выключено (OFF) (кнопкой « » для второго канала).

Реле времени программируемое циклическое

PCZ-527

Руководство по эксплуатации

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Изделие следует подключать к однофазной

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с инструкцией по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

Комплект поставки

Реле времени........................................................................1

Руководство по эксплуатации.............................................1

Упаковка............................................................................1

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в

случае его хранения или транспортировки при низких

температ урах), для исключения повреждений,

вызва нных конде нс ацие й влаг и, не обход имо

выдержать изделие в теплом помещении не менее 2-х

часов.

Технические характеристики

Напряжение питания, В 24246 AC/DC

Макс. ток контактов нагрузки, А 16 АС1

Макс. мощность нагрузки см. табл. 3

Контакт 1NO/NC (1 переключающий)

Точность показаний часов в течение суток, с ±1

Потребляемая мощность, Вт 1,5

Точность установки времени, мин. 1

Корректировка времени вкл. и выкл., мин. 0-199

Время сохранения заданной программы

(при снятии напряжения питания), лет минимум 2

Диапазон рабочих температур, °С -25÷50

Габариты, мм 35х63х90

Тип корпуса 2S

Степень защиты IР20

Монтаж на DIN-рейке 35 мм

0i:06

PROG

Функции кнопок управления

«MENU»

- выбор режима работы: ручной или автоматический (при

нажатии менее чем 2 секунды, автоматический режим - на

экране « »;

- переход в режим программирования при нажатии

совместно с кнопкой « » более чем на 3 секунды

(приводит к стиранию установленного ранее времени и

даты). При входе в режим загорается надпись «PROG»;

- переход в режим корректирующего меню при нажатии

более чем на 3 секунды (не приводит к стиранию

установленных ранее времени и даты);

- выход из режима программирования;

«ОК»

- подтверждение очередной установки и переход к

следующей;

- последовательными нажатиями в автоматическом

режиме показывает время автоматического включения

канала, затем время автоматического выключения канала

по восходу/заходу солнца;

« »

- нажатие в автоматическом режиме показывает дату

(число, месяц, год);

- в режиме программирования вызывает увеличение

установок программ на единицу. Постоянное нажатие

вызывает ускоренный процесс установки программы;

« »

- уменьшение установок программ на единицу;

- совместно с клавишей «MENU» стирает ранее

установленные время и дату из памяти.

«RESTART» - «сброс» процессора в исходное состояние

(нажатие на клавишу не стирает память программ!!!).

Программирование

Перед программированием нажать кнопку «RESTART».

1. Установка даты (например: 20 июня 2012).

1.1.Нажать «MENU» и « » на время более 3-х секунд.

Реле перейдет в режим программирования.

1.2. Кнопками « » или « » установить год (12 - последние

2 цифры), 12 год - по умолчанию.

Нажать «ОК». Экран будет иметь следующий вид:

1.3. Установить кнопками « », « » месяц (6).

Нажать «ОК».

1.4. Кнопками « » или « » установить число (20), при

этом день недели устанавливается автоматически.

1.5. Нажимаем «ОК». Реле готово к установке текущего

времени.

2. Установка текущего времени: (13 часов 30 минут).

2.1. Кнопками « » или « » установить значение часов

(13).

2.2. Нажать «ОК». Экран будет иметь следующий вид:

2.3. Кнопками « » или « » установить значение минут

(30).

2.4. Нажать «ОК». Реле переходит в режим dST-

автоматическая смена времени лето/зима.

Кнопками « » или « » устанавливаются функции:

ON - автоматическая смена времени;

OFF - отключение автоматической смены времени.

Нажимаем «ОК» и переходим к установке часового пояса.

3. Установка часового пояса (см. таблицу 2).

3.1. Кнопками « » или « » устанавливаем часовой пояс,

например «2».

PROG

20:06

PROG

i5:

PROG

i3:

PROG

i3:30

PROG

OFF

PROG
