Евроавтоматика RV-01 Инструкция по эксплуатации онлайн

Евроавтоматика RV-01 Инструкция по эксплуатации онлайн
ТУ BY 590618749.018-2013
Назначение
Реле времени RV-01 предназначено для включения
нагрузки в системах бытовой и промышленной автоматики
(вентиляционных, отопительных, осветительных и т.п.)
после отсчета заданного отрезка времени.

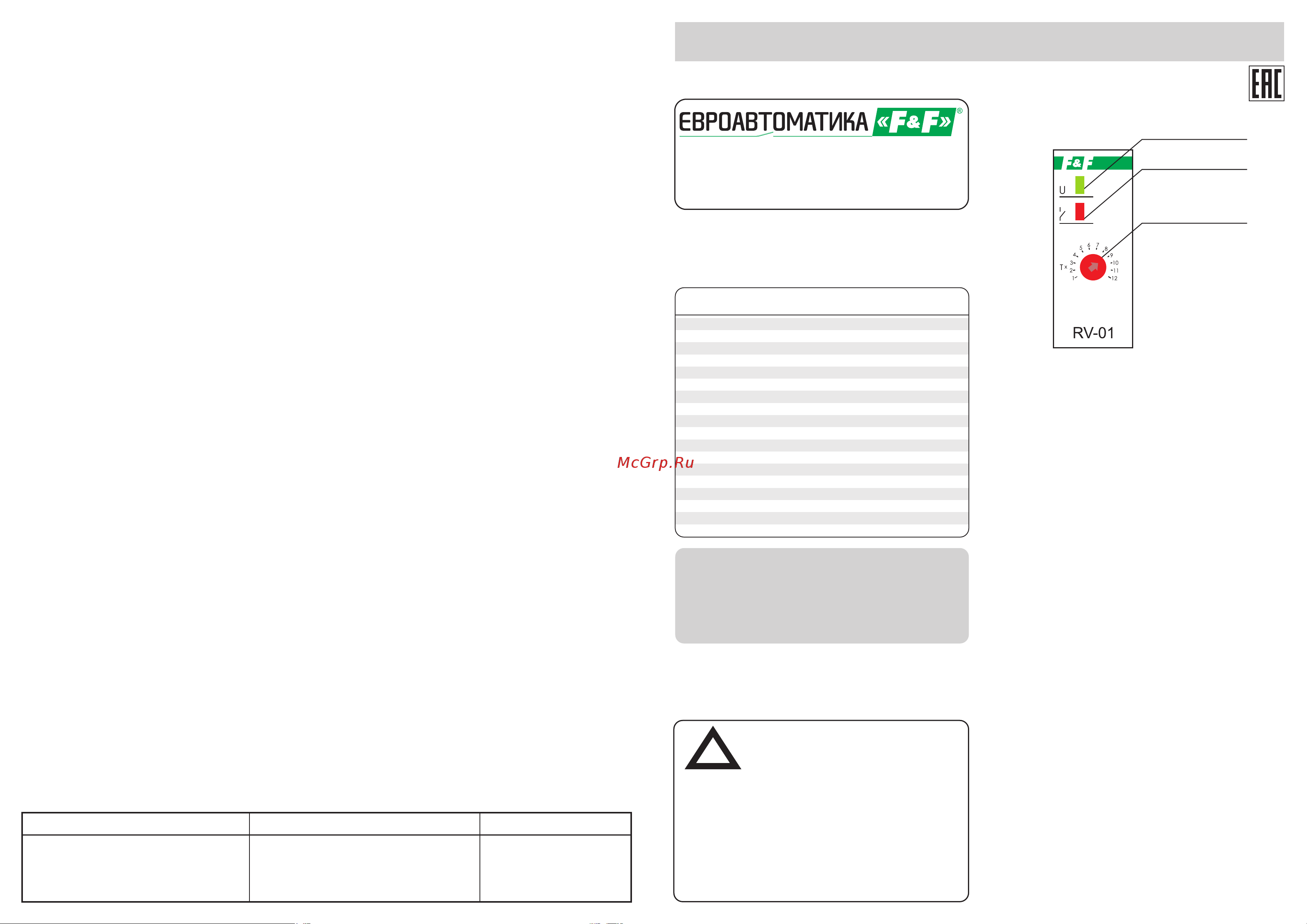

Панель управления
Установка и подключение
- отключить напряжение питания;
- установить реле времени в распределительном щите на
DIN-рейке;
- подключить фазу L к зажиму 3, а ноль N к зажиму 1;
- к зажиму 4 подключить провод управляющего импульса;
- к зажимам 11,12 подключить нагрузку.
Настройка выдержки времени
Регулятором установить необходимую выдержку времени
по шкале.
Диапазон 1 (х1) - от 1 до 12 секунд:
- перемычка (либо замыкающий контакт) между 3 и 4
клеммами.
Диапазон 2 (х10) - от 10 до 120 секунд:
- перемычка между 3 и 4 (либо замыкающий контакт) и
перемычка между 3 и 6 клеммами.
Диапазон 3 (х100) - от 100 до 1200 секунд:
- перемычка между 3 и 4 (либо замыкающий контакт) и
перемычка между 3 и 5 клеммами.
При включении устройства красный светодиод мигает с
частотой 1 Гц, при этом происходит отсчет времени.
Пример:
Например, необходимо установить выдержку времени 65
секунд.
Устанавливаем регулятор в положение 6,5 секунд по
шкале и контролируем по эталонному секундомеру (или по
миганиям светодиода) время отсчета.
Затем устанавливаем перемычку (множитель на х10)
между клеммами 6 и 3. Результирующее время равно
6,5х10=65 секунд.
Реле времени программируемое
RV-01
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Реле времени........................................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
Регулировка
установки времени
Индикатор питания
Индикатор
включения нагрузки
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темпер ат ур а х ) , д л я и с к лючения п о врежден и й ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
Дата продажи Дата выпупска Штамп ОТК
Свидетельство о приемке
Реле времени RV-01 изготовлен и принят в соответствии с требованиями и действующей ТУ BY 590618749.018-2013
технической документации и признан годным к эксплуатации.
Технические характеристики
Напряжение питания, В 230 AC
Максимальный коммутируемый ток, А 16 AC-1 / 250В
Максимальная мощность нагрузки, Вт см. табл. 1
Вход управления Да
Напряжение входа управления, В 230 AC
Контакт 1NO/NC
Выдержка времени, с:
- диапазон 1 1...12
- диапазон 2 10...120
- диапазон 3 100...1200
Диапазон рабочих температур, ºC -25...+50
Степень загрязнения среды 2
Категория перенапряжения III
2
Подключение винтовые зажимы, 2,5 мм
Степень защиты IP20
Тип корпуса 1S
Габариты (ШхВхГ), мм 18x90x65
Монтаж на DIN-рейке 35мм
