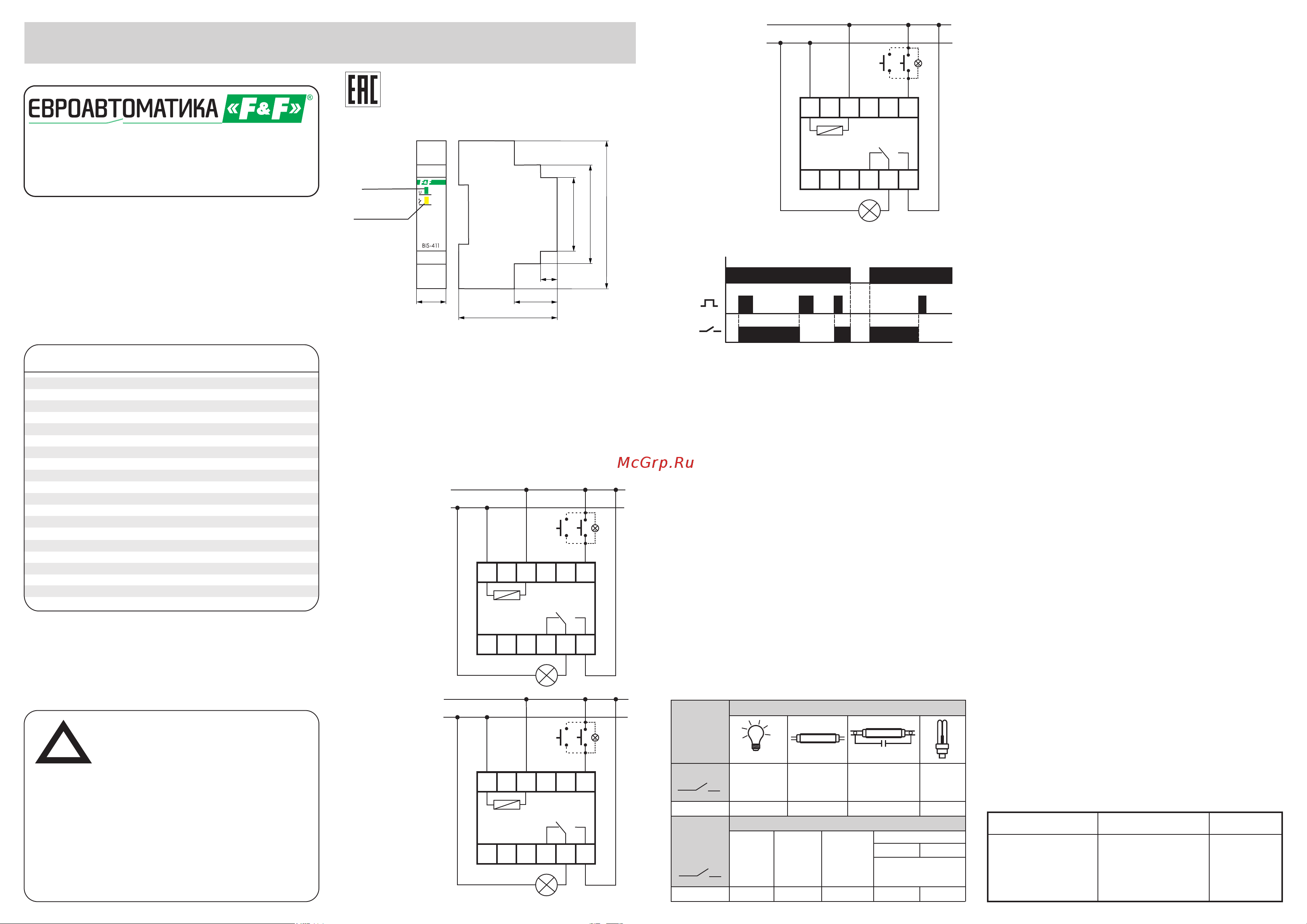

Евроавтоматика BIS-411 EA01.005.001 Инструкция по эксплуатации онлайн

Евроавтоматика BIS-411 EA01.005.001 Инструкция по эксплуатации онлайн
Реле импульсное
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Напряжение питания, В
исполнение 1
исполнение 2
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Ток управления, мА
Индикация включения питания
Индикация включения нагрузки
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость
Степень загрязнения среды
Категория перенапряжения
Подключение
Тип корпуса
Габариты (ШхВхГ), мм
Масса, кг
Монтаж
230 AC
24 AC/DC
16 AС1 / 250В АС
см. табл.1
1NO/NC
0,5 - 1
зеленый светодиод
желтый светодиод
0,8
-25...+50
IP20
5
>10
2
III
2
Винтовые зажимы 2,5 мм
1S
18 х 90 х 65
0.062
на DIN-рейке 35 мм
ТУ BY 590618749.019-2013
Назначение
Рел е и м п у л ь с н о е B I S - 4 1 1 п р е дн а з н ач ен о д л я
включения/выключения освещения, электроустановок и т.п. из
нескольких мест при помощи параллельно соединенных
кнопок.
Индикация
питания
Индикация
включения
нагрузки
BIS-411
Технические характеристики
Панель управления, размеры корпуса
Схема подключения
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
При отключении питания в памяти сохраняется состояние
реле (включено или выключено).
Реле импульсное BIS-411 работает с выключателями без
фиксации (кнопочного типа), возможна работа с
выключателями оборудованными неоновой подсветкой.
Комплект поставки
Реле импульсное.... .... .... .... .... .... .... ....... . ... .... ...1 шт
Руководство по эксплуатации.....................................1шт
Упаковка.......................................................................1шт
Принцип действия
Упр авлени е с о сто яние м реле осу щест вл яется п о
двухпроводной линии путем нажатия любой кнопки.
Выключение реле осуществляется нажатием кнопки. При
отключении питания состояние реле сохраняется в памяти и
затем восстанавливается при подаче напряжения питания.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
L
L
N
N
Схема подключения
с управлением от
фазы «L»:
Схема подключения
с управлением
от нуля «N»:
65
30
15
18
90
22
17
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Подключение
1. Отключить напряжение питания.
2. При управлении от фазы «L» соответствующий провод
подключить к зажиму 3, провод нуля «N» к зажиму 1.
3. Нагрузку подключить к зажимам 11 и 12.
4. Выключатель кнопочного типа подключить к зажиму 6 и к
фазе «L».
5. Подать напряжение питание.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность воздуха
0
до 80% при 25 С. Рабочее положение в пространстве -
произвольное. Высота над уровнем моря до 2000м.
Окружающая среда – взрывобезопасная, не содержащая
пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-дитемем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
в и д о м з а к ры то г о т р а н с п ор т а, о б ес печ и в а ющ им
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков. Хранение
изделия должно осуществляться в упаковке производителя в
закрытых помещениях с естественной вентиляцией при
температуре окружающего воздуха от минус 50° до плюс 50°С
и относительной влажности не более 80% при температуре
+25°С.
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии
с требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле д ол ж н о ус т а н ав л ив а т ь ся и о б с лу живать с я
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации - 24 месяца с даты продажи.
Срок службы - не менее 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления.
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Драгоценные металлы отсутствуют
Свидетельство о приемке
Реле импульсное BI S -4 1 1 из готовлено и пр иня то
в соответствии с требованиями ТУ BY 590618749.019-2013,
действующей технической документации и признано годным
для эксплуатации.
ВНИМАНИЕ!
Чтобы исключить самопроизвольную сработку от наводок
силового провода, либо в ситуации, когда число
управляющих реле (более 10), рекомендуется установить
конденсатор емкостью 0,15-0,33мкФ 275В АС между
выводами 1 и 6.
Схема подключения
с управлением
от «+»:
1
2
3
4
5
6
+
-
24B DC
7
8
9
10
11
12
Диаграмма работы
1-3 U
1-6
11-12
Штамп ОТК
Дата продажи
Дата выпуска
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
16A
