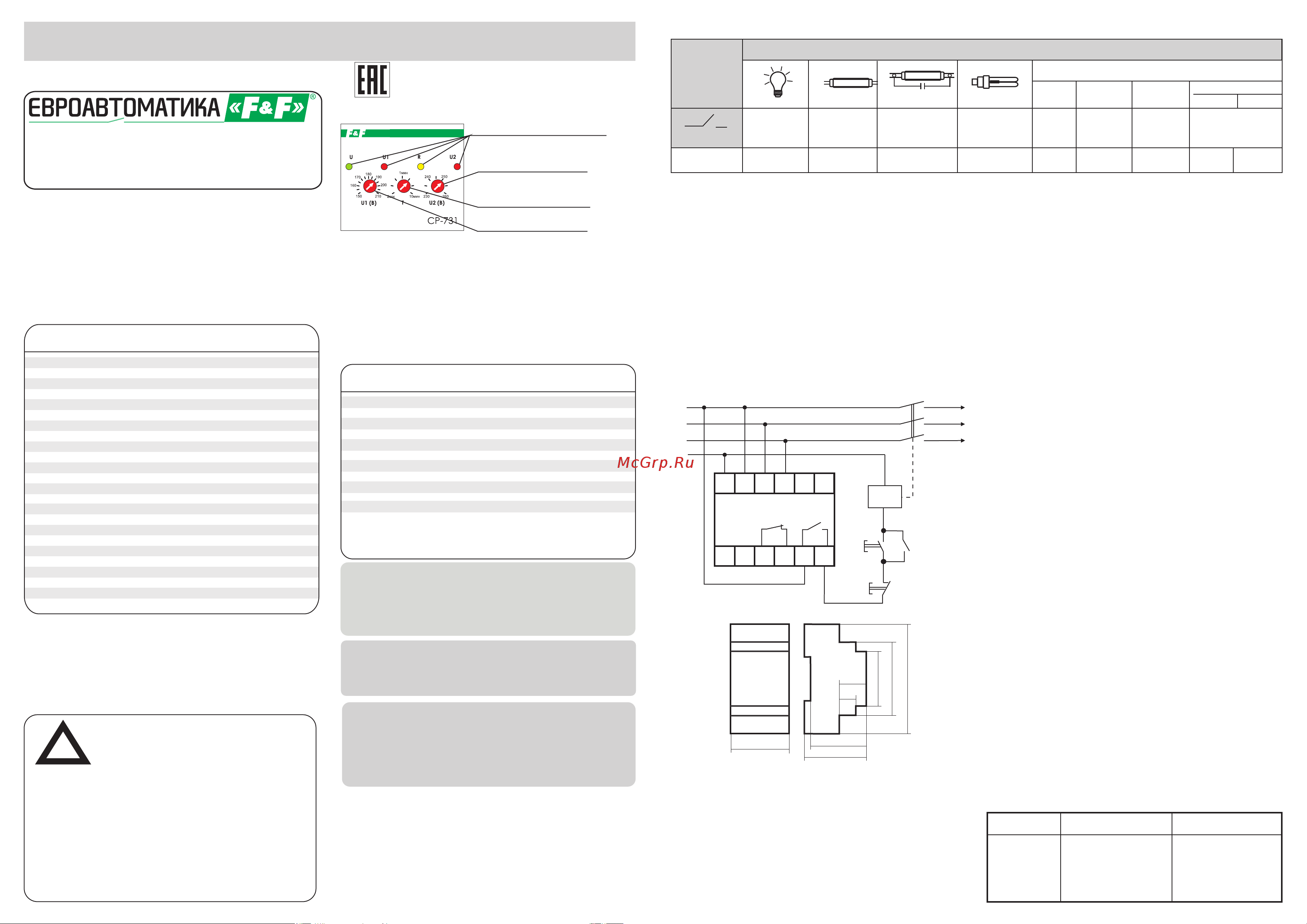

Реле напряжения CP-731 предназначено для непрерывного
контроля величины напряжения переменного тока в трехфазной
сети и защиты электроустановок, электроприборов и т.п. путем
отключения напряжения питания при выходе его за установленные
пределы. CP-731 защищает также электроустановки при обрыве
нулевого провода. Нагрузка подключена, если контролируемое
напряжение находится в требуемом диапазоне. Диапазон (верхнее и
нижнее значение) устанавливаетcя с помощью потенциометров,
расположенных на панели управления. Включение реле происходит
автоматически, после восстановления сетевого напряжения.
Превышение напряжения
Понижение напряжения
Напряжение в пределах нормы,
нагрузка включена
Напряжение в пределах нормы,
нагрузка отключена на время
повторного включения
Нарушение чередования фаз
Асимметрия выше нормы
Слипание фаз
Обрыв фазы
В нормальном режиме работы горит зеленый светодиод U
и моргает желтый R.
красный U2
красный U1
зеленый U мигает желтый R
желтый R
попеременное зажигание
светодиодов U1 и U2
мигает U2
одновременно мигают U1 и U2
постоянно горят U1 и U2
ТУ BY 590618749.017-2012
Реле измеряет напряжение в сети и при выходе его за
установленные пределы отключает защищаемое оборудование от
электропитания. Верхний и нижний пороги напряжения
устанавливаются потребителем. При обрыве нулевого провода
происходит отключение нагрузки от питающей сети.
Индикаторы режимов работы
Изделие следует подключать к трехфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Реле контроля напряжения CP-731
Руководство по эксплуатации
Принцип работы
Назначение
Панель управления
Индикация режимов работы
Напряжение питания, В/Гц
Максимальный коммутируемый ток, А
Максимальный ток катушки контактора, А
Контакт
Диапазон контролируемых напряжений, В
нижний
верхний
Гистерезис, В
Задержка отключения, с
при росте напряжения
при падении напряжения
Время повторного включения, с
Погрешность измерения, не более, %
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
3x(150...450) + N / 50
8 AС-1 / 250В
2 АС-15
1NO, 1NC
150...210
230...290
5
0,1
5
2...600
<3
1,75
-25...+50
IP20
5
>10
2
III
52,5 х 63 х 90
2
винтовые зажимы 2,5 мм
3S
130
на DIN-рейке 35 мм
Технические характеристики
Реле контроля напряжения...........................................................
Руководство по эксплуатации.............. .........................................
Упаковка.........................................................................................
1шт
1шт
1шт
Комплект поставки
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
0
25...+50 °С, относительная влажность воздуха до 80% при 25 С.
Рабочее положение в пространстве - произвольное. Высота над
уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
Регулировка верхнего
порога напряжения
Регулировка времени
повторного включения
Регулировка нижнего
порога напряжения
Реле контроля напряжения СP-731 выполнено в трехмодульном
корпусе для крепления на DIN-рейку 35мм. На панели управления
находятся индикаторы режимов работы, регуляторы нижнего и
верхнего порога напряжения, регулятор задержки отключения.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
ВНИМАНИЕ!
В изделии предусмотрена варисторная защита от
вы с ок овольтн ы х и м пуль с ных пе р ен а пряж е ни й
(удалённые грозовые разряды, помехи возникающие при
коммутации электрооборудования).
ВНИМАНИЕ!
Монтаж устройства должен производиться специально
обученным персоналом после предварительного
ознакомления с данной инструкцией.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
тем п ерат урах ), д ля иск лючен ия п ов р ежде ний ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
1.Отключить питание.
2.Установить реле контроля напряжения на DIN-рейке, подключить
провода в соответствии со схемой подключения.
3. Включить питание, если напряжение в пределах нормы, то через 2-
3 сек. должно включиться внутреннее реле и на панели управления
загорится светодиод U. При этом должен мигать светодиод R.
4.При попеременном моргании светодиодов U1 и U2 (нарушение
чередования фаз) отключить питание, поменять местами провода на
фазах L1 и L2.
Кратковременно отключить и затем включить одну из фаз,
при этом загорятся светодиоды U1 и U2, затем погаснут и
включится светодиод R. Спустя время повторного включения
светодиод R погаснет и загорится U, включится
исполнительное реле.
RН
ПУСК
СТОП
K1.2
K
L1
L3
N
L2
К 1.1
1
2
3
4
5
6
7
8
9
10
11
12
Подключение
Проверка работоспособности
Схема подключения
65
60
31.5
16.5
45
62
90
52,5
Размеры корпуса
Гарантийный срок эксплуатации изделия - 24 месяца с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического характера;
- изделия, имеющие повреждения голографической наклейки;
Предприятие-изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Свидетельство о приемке
Гарантийные обязательства
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
Реле контроля напряжения СP-731 изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.017-2012,
действующей технической документации и признано годным для
эксплуатации.
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится производитемем изделия.
По слегарант ийное обслу живан ие изделия выполняется
производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Обслуживание
Транспортировка изделия может осуществляться любым видом
закрытого т ра нспорта, обес печива ющим предохранение
упакованных изделий от механических воздействий и воздействий
атмосферных осадков. Хранение изделия должно осуществляться в
упаковке производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от минус 50° до
плюс 50°С и относительной влажности не более 80% при
температуре +25°С.
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Изделие должно устанавливаться и обслуживаться квалифи-
цированным персоналом.
При подключении реле необходимо следовать схеме подключения.
Требование безопасности
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W
325W
250W
0,45kW
8A 0,35А
24V
230V
2000VA
АC-1
Активная
нагрузка
