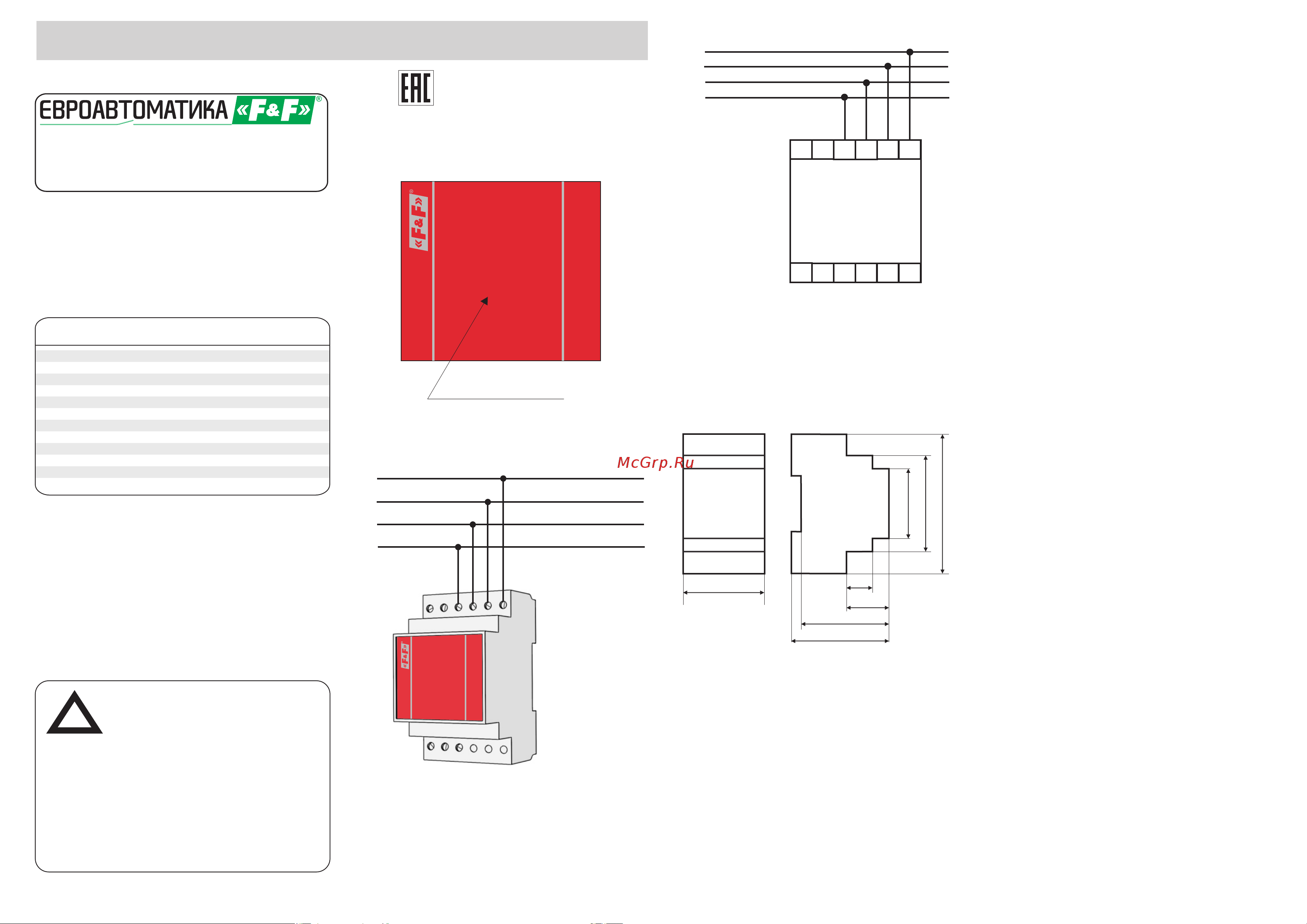

Указатель напряжения WN-3 используется для измере-
ния напряжения в трехфазной сети переменного тока и
отображения его величины на цифровом индикаторе
отдельно для каждой из фаз. Данное изделие работает
без нулевого провода.
Указатель напряжения WN-3
ТУ РБ 590618749.008-2005
Индикация напряжения
L1
N
L2
L3
U~
U~
U~
WN-3
1 2 3 4 5 6
7 8 9 10 1
1 12
U~
U~
U~
WN-3
Принцип работы
Цифровой указатель измеряет и отображает величину
наряжения однофазной сети на 3-х разрядном светодиодном
индикаторе. Питание прибора осуществляется от этой же
сети.
Назначение
Технические характеристики
Панель управления
Схема подключения
Руководство по эксплуатации
Напряжение питания, В/Гц
Индикатор:
Погрешность измерения, не более, %
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Подключение
Габариты (ШхВхГ), мм
Тип корпуса
Монтаж
24 - 300 / 45-55
3-х разрядный сегментный
светодиодный индикатор 10х6мм
3
4
-25 - +50
IР20
винтовые зажимы 2,5мм
52,5 х 90 х 65
3S
на DIN-рейке 35мм
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
230
230
225
225
228
228
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154)65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Указатель напряжения......................................................1шт
Руководство по эксплуатации..........................................1шт
Упаковка............................................................................1шт
Комплект поставки
Дата продажи___________________Дата выпуска__________________Штамп ОТК_____________
1. Отключить питание, установить указатель в распредели-
тельном щите.
2. Подключить питание к зажимам 3-4-5.
3. Включить питание.
4. Проверить индикацию тока на цифровом индикаторе.
Подключение
52,5
45
62
90
63
58
30
15
1
2
3
4
5
6
8 9 10
1211
L1
N
L2
L3
7
Размеры корпуса
Схема подключения
Драгоценные металлы отсутствуют
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повре-
ждение, эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где
возможно попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений
корпуса изделия дальнейшая его эксплуатация
запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Транспортировка изделия может осуществляться
любым видом закрытого транспорта, обеспечивающим
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от -
50° до +50°С и относительной влажности не более 80% при
температуре +25°С.
Гарантийный срок эксплуатации изделия - 24 месяца с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации и
отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Требование безопасности
Обслуживание
Условия транспортировки и хранения
Гарантийные обязательства
Изделия реализуютс я ч ерез ди л ерск у ю сеть
предприятия.
С изделием по окончании его срока эксплуатации
необходимо поступать как с электронными отходами.
Условия реализации и утилизации
Диапазон рабочих температур от -25° до +50°С (УХЛ4),
от -40° до +55°С (УХЛ2),
Относительная влажность воздуха до 80%.
Высота над уровнем моря до 2000м. Окружающая среда
– взрывобезопасная, не содержащая пыли в количестве,
нарушающем работу реле, а также агрессивных газов и
паров в концентрациях, разрушающих металлы и
изоляцию.
П о у с то й ч и в о с т и по к пе р е н а п р я ж е н и я м и
электромагнитным помехам устройство соответствует
ГОСТ IEC 60730-1.
При внесения изделия с холода, для исключения
возможности образования конденсата, не рекомендуется
производить подключение и использование в течении, не
менее, двух часов.
Условие эксплуатации
