Назначение
Указатель LK-713 сигнализирует светодиодами о наличие
фазы в трёхфазной сети.
LK-713-GGG - три зеленых светодиода;
LK-713-RRR - три красных светодиода;
LK-713-YYY - три желтых светодиода;
LK-713-GYR - зеленый, желтый, красный светодиоды.
Цвета и порядок расположения на лицевой панели
оговаривается при заказе.
Подключение
1. Отключить питание, установить указатель в распреде-
лительном щите.
2. Включить питание.
3. Проверить сигнализацию наличия фазы светодиодом.
Технические характеристики
LK-713
ТУ РБ 590618749.008-2005
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 55 47 40, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 55 24 08, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Указатель напряжения
Изделие следует подключать к трёхфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Руководство по эксплуатации
Комплект поставки
Указатель напряжения..........................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Напряжение питания, В/Гц* 5-10 AC/DC
10-30 AC/DC
30-130 AC/DC
130-260 AC/DC
3x400 /230+N
Степень защиты IР20
Потребляемая мощность, Вт 0,5
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение винтовые зажимы 2,5мм
Габариты (ШхВхГ), мм 18x90x65
Масса, г 55
Тип корпуса 1S
Монтаж на DIN-рейку 35мм
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.

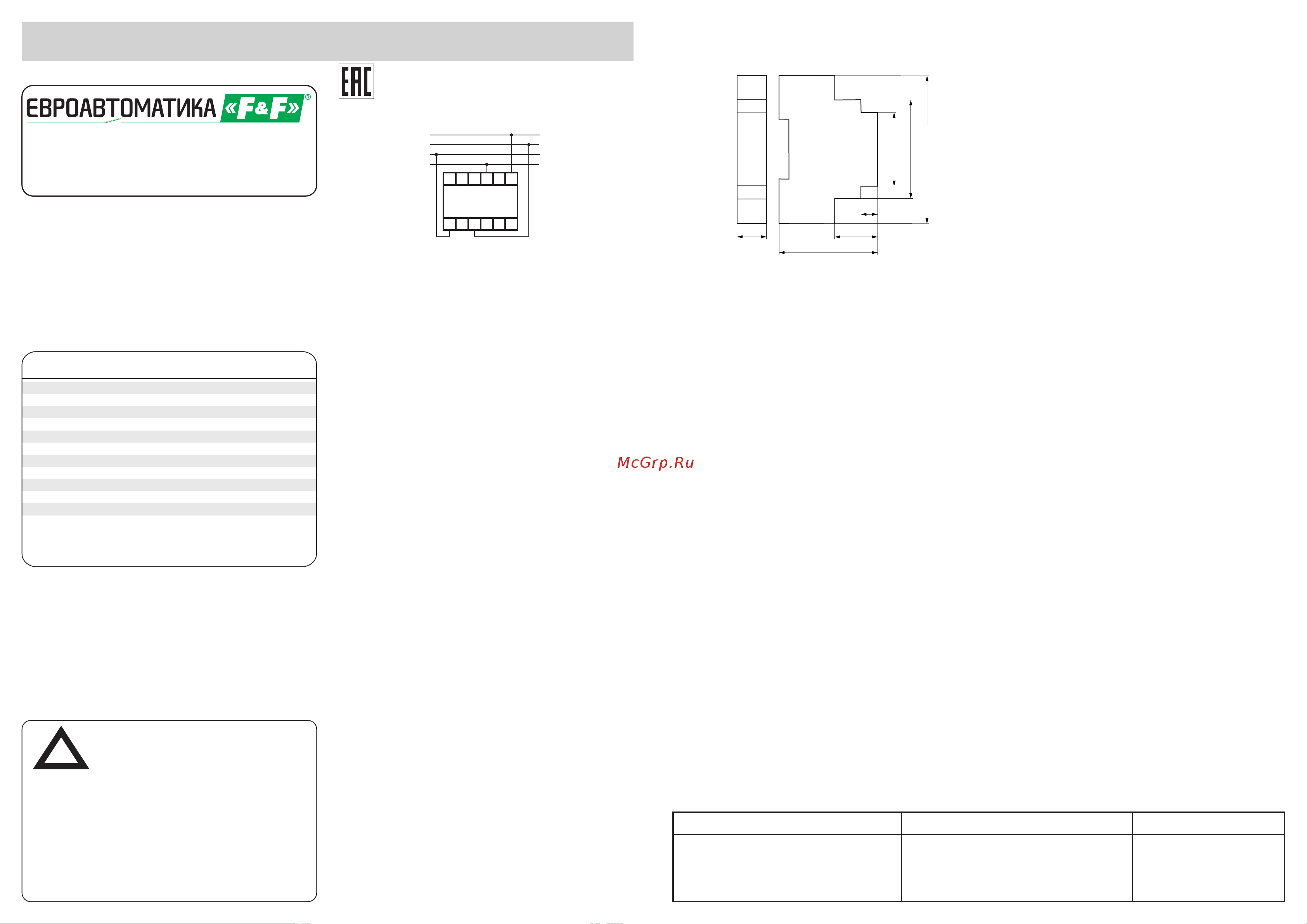

Схема подключения
1
2
3
4
5
6
7
8
9
10
11
12
N
L1
L2
L3
* Напряжение питания оговаривается при заказе.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Свидетельство о приемке
Указатель напряжения LK-713 изготовлен и принят
в соответствии с требованиями ТУ BY 590618749.008-2005,
действующей технической документации и признан годным
для эксплуатации.
Драгоценные металлы отсутствуют
Размеры корпуса
65
30
15
18
90
22
17
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закр ы того транспорта, обеспеч и вающ и м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Дата продажи Дата выпупска Штамп ОТК
