Евроавтоматика WN-1-1 Инструкция по эксплуатации онлайн

Евроавтоматика WN-1-1 Инструкция по эксплуатации онлайн
Назначение
Ук аз ат ель нап ря жен ия W N- 1 -1 п редна значе н для
отображения на светодиодном индикаторе величины
напряжения о однофазной сети переменного тока.
Панель управления
Монтаж
1. Выключить питание.
2. Подключить питание. К зажиму 7 присоединить фазу. К
зажиму 8 присоединить ноль.
4. Включить питание.

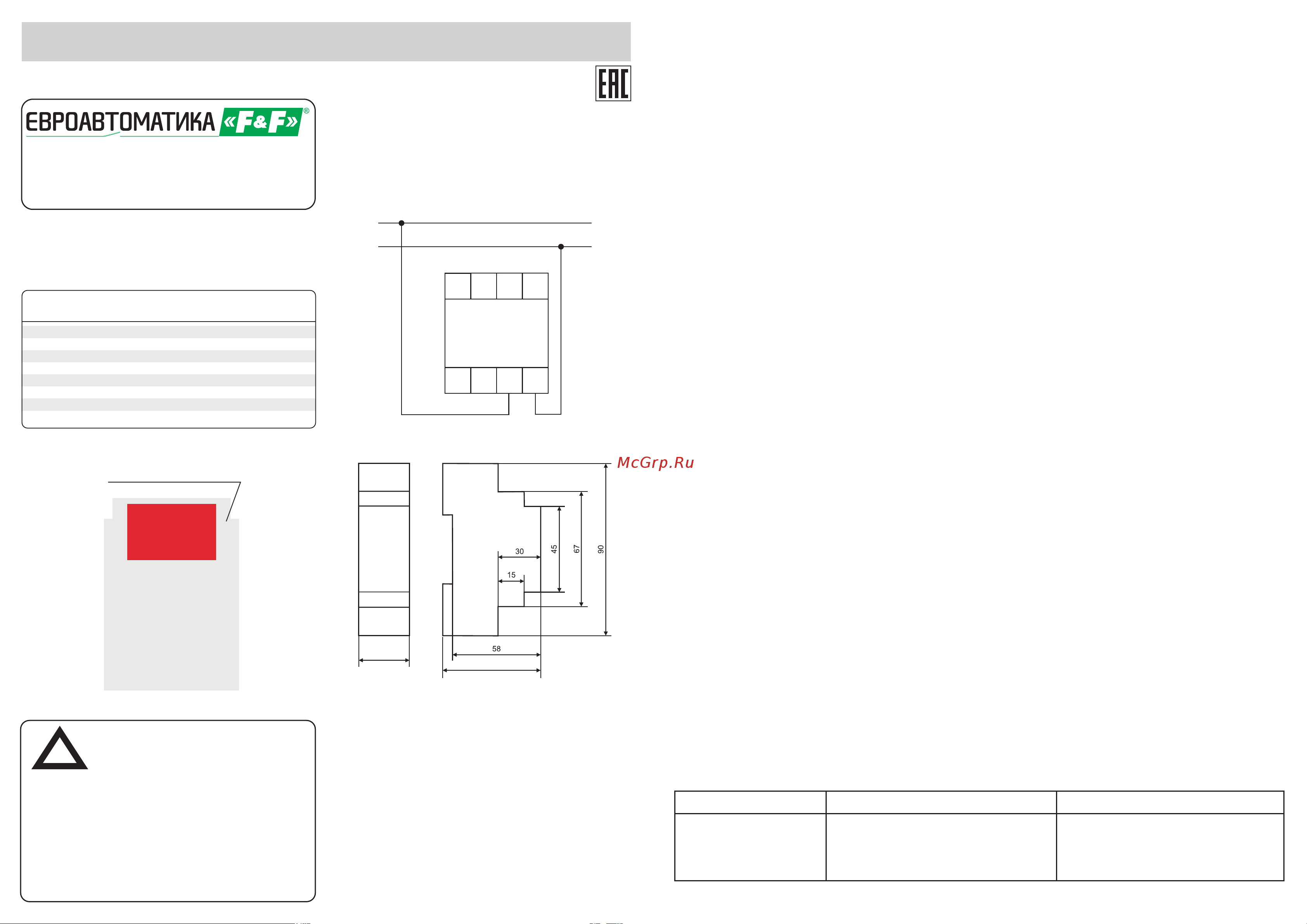

Схема подключения
Размеры корпуса
Указатель напряжения
WN-1-1
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Указатель напряжения.........................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных кон денсацие й вл аги, необход имо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
Напряжение питания, В/Гц 20-300/50
Погрешность измерения, не более, % 3
Диапазон рабочих температур, °С -25÷50
Степень защиты IP20
2
Подключение винтовые зажимы 2,5 мм
Габариты, мм 35х53х90
Тип корпуса 2S
Монтаж на DIN-рейке 35 мм
Штамп ОТК
Дата продажиДата выпуска
Цифровой индикатор
218
WN-1-1
L
N
1
2
3
4
5
6
7
8
65
35
ТУ РБ 590618749.008-2005
Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и
хранения:
Транспортировка изделия может осуществляться любым
видо м з акры того т ранс порта, обе с печива ющим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Требование безопасности:
Эксплуатация изделия должна осуществляться в
с оот в ет с твии с т р ебова н и ями, излож е н ными в
руководстве по эксплуатации. Перед установкой
н е о бход и м о у б е д и т ь с я в о т с у т с т в и и в н е ш н и х
повреждений устройства. Изделие, имеющее внешние
м е х а н и ч е с к и е п о в р е ж д е н и я , э к с п л у ат и р о в а т ь
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении
изделия необходимо следовать схеме подключения.
Гарантийные обязательства:
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продажи гар ант ийный ср ок исчис ляется с даты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
собл юд ении п рав ил экс плуатаци и и отсут ств ии
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Обслуживание:
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з в о д и т е л е м и з д е л и я . П о с л е г а р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Свидетельство о приемке:
Изделие изготовлено и принято в соответствии с
требованиями ТУ РБ 590618749.008-2005, действующей
технической документации и признано годным для
эксплуатации.
Драгоценные металлы отсутствуют
