Евроавтоматика BIS-402 EA01.005.002 Инструкция по эксплуатации онлайн

Евроавтоматика BIS-402 EA01.005.002 Инструкция по эксплуатации онлайн

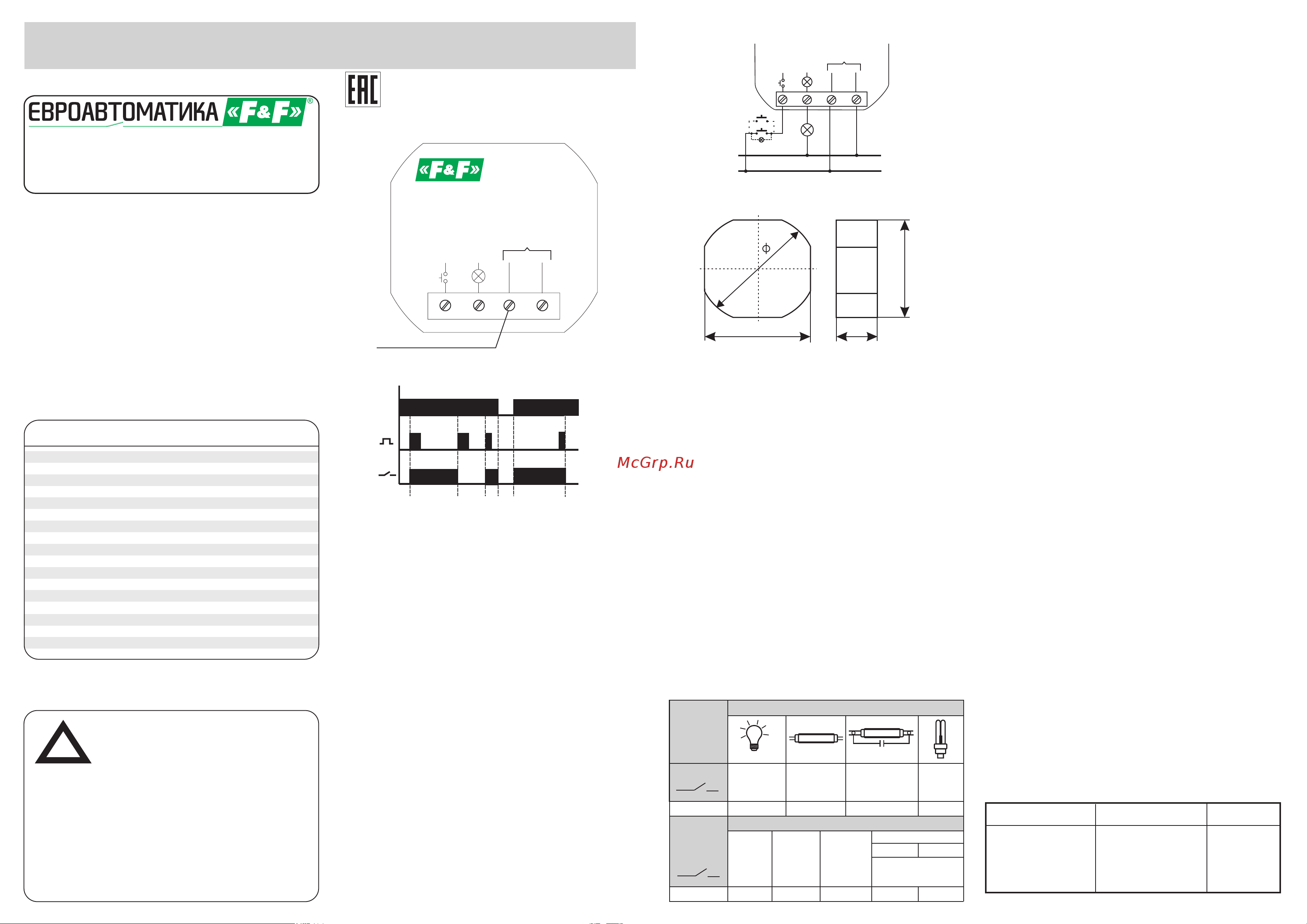

Реле импульсное
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
ТУ BY 590618749.019-2013
Назначение
Рел е и мпульс ное B IS- 4 02 п редназначен о для
включения/выключения освещения, электроустановок и
т.п. из нескольких мест при помощи параллельно
соединенных выключателей. Управление состоянием реле
осуществляется по двухпроводной линии путем нажатия
любого из выключателей.
BIS-402
Панель управления
Руководство по эксплуатации
ВНИМАНИЕ!
При отключении питания в памяти сохраняется
состояние реле (включено или выключено).
Реле импульсное BIS-402 работает с выключателями
без фиксации (кнопочного типа), возможна работа с
выключате л я ми о б орудова н н ыми н еонов о й
подсветкой.
Диаграмма работы
Принцип работы
Включение нагрузки про изойдет пос ле подачи
электрического импульса при помощи любого из
вык люча тел е й к н о п очно г о т ипа, п а р а л л ель н о
присоединённых к реле. Выключение произойдёт после
подачи следующего импульса от одного из выключателей.
Нажатие кнопки и удерживание более 2-х секунд включит
реле постоянно, выключение произойдёт после подачи
очередного импульса.
Зажимы подключения
U: 230V ~
I: 8A AС1
N
2
3
L
1
4
BIS-402
L N
PWR
3-4 U
1-3
2-3
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Комплект поставки
Реле импульсное..............................................1шт
Руководство по эксплуатации.....................................1шт
Упаковка.......................................................................1шт
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Напряжение питания, В
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Ток управления, мА
Индикация включения питания
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, цикл
Степень загрязнения среды
Категория перенапряжения
Подключение
Тип корпуса
Габариты (ШхВхГ), мм
Масса, кг
Монтаж
230 / 50
8 AС1 / 250В АС
см. табл.1
1NO
0,5 - 1
зеленый светодиод
0,7
-25...+50
IP20
5
>10
2
III
2
Винтовые зажимы 2,5 мм
PDT
43 х 48 х 20
0.032
Монтажная коробка ø60 мм
Технические характеристики
Подключение
1. Отключить напряжение питания.
2. Реле установить в монтажной коробке.
3. Подключить провода питания к группе PWR: фазовый
провод L к зажиму 3. Нейтральный провод N к зажиму 4.
4. Параллельно соединённые кнопки звонкового типа
подключить к зажиму 1 и фазовому проводу L.
5. Нагрузку последовательно подключить к зажиму 2 и
нейтральному проводу N.
6. Подать напряжение питания.
Размеры корпуса
20
48
43
54
Схема подключения
1 2
3
4
L
L L
N
N N
RН1
PWR
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
0
воздуха до 80% при 25 С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом зак рыто го т ранспорта, обеспечивающим
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации - 24 месяца с даты
продажи.
Срок службы - не менее 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W 325W 250W
0,45kW
8A
0,35А
24V
230V
2000VA
АC-1
Активная
нагрузка
7мкФ
8A
Драгоценные металлы отсутствуют
Свидетельство о приемке
Реле импульсное BIS-402 изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.019-2013,
действующей технической документации и признано
годным для эксплуатации.
Штамп ОТК
Дата продажи
Дата выпуска
