Состояние параметров сети
Состояние
индикаторов
Таблица 2. Индикация
ПУСК
СТОП
K1.2
K
1
2
3
4
5
6
7
8
9
10
11
12
L1
L3
N
L2
К 1.1
M
3

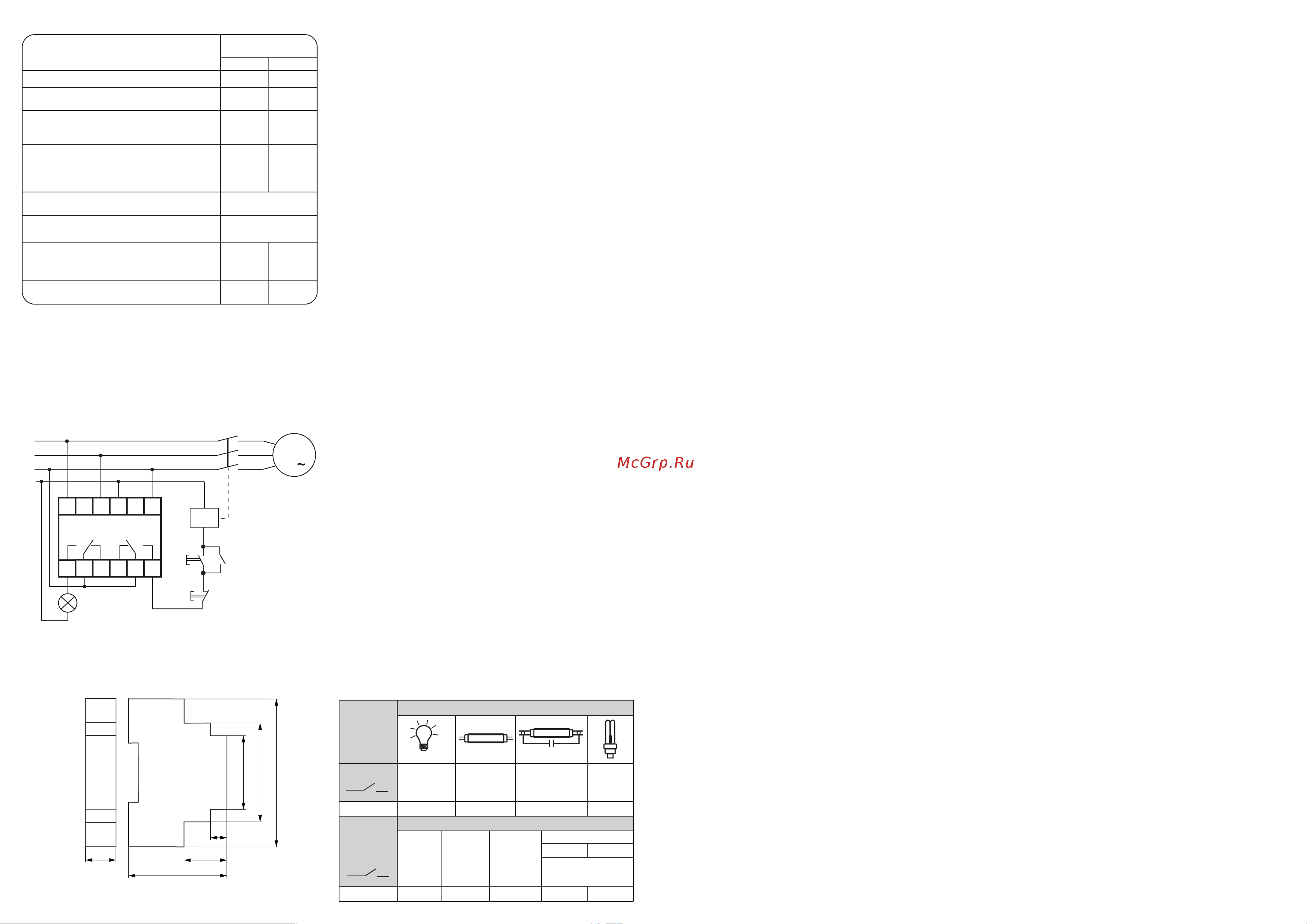

Схема подключения
красный
желтый
Все параметры сети в норме, реле включено
горит
горит
горит
не горит
не горит
Моргает
не горит
не горит
не горит
Напряжение в фазе (фазах) менее установлен-
ного порога, отсутствие фазы
Напряжение в фазе (фазах) более установлен-
ного порога
Асимметрия напряжения
Нарушение чередования
Слипание фаз
Отсчёт времени задержки отключения
Отсчёт времени повторного включения
Моргает,
с частотой
2 Гц
Кратко-
временно
вспыхивает
с частотой
2.5 Гц
Попеременное моргание
частотой 2.5 Гц
Одновременное моргание
с частотой 2.5 Гц
Индикация
в соотв. с
аварией
(см.выше)
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам. Перед отправкой на ремонт, изделие должно
быть упаковано в заводскую или другую упаковку,
исключающую механические повреждения.
Размеры корпуса
65
30
15
18
90
22
17
Комплект поставки
Реле контроля фаз................................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W 325W 250W
0,45kW
8A
8А
24V
230V
2000VA
АC-1
Активная
нагрузка
7мкФ
8A
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Реле контроля фаз CKF-318-1 изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.017-
2012, действующей технической документации и признано
годным к эксплуатации.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видо м закрытого тра нспорта, обе спечива ющим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Драгоценные металлы отсутствуют
