Таблица 1. Назначение зажимов
Зажим
Диапазон
напряжений, В
Обозначение, описание
A1, B1, C1
1, 10, 11
13, 14, 15
12
A2, B2, C2
N
50 - 350 AC
100 - 350 AC
100 - 350 AC
100 - 350 AC
50 - 350 AC
24 - 350 AC /
30 - 300 DC
0
Фазы ВВОДА1
Фазы ВВОДА2
Объединенная нейтраль
Вход подключения напряжения питания от источника бесперебойного питания
или фазы С резервной линии генератора.
При отсутствии напряжения в фазах вводов 1 и 2 это напряжение
поддерживает AVR в рабочем режиме;
9
16
17
Контакты реле К5 для формирования напряжения питания цепей
управления и контроля состояния силовых аппаратов Uo.
Вход для подключения “+” внешнего источника питания 12 В DC при работе в
схемах с генератором.
“-” источника подключается к зажиму N.
10 - 15 DC
(Uk)- входы контроля положения контактов силового аппарата.
Когда он во включённом положении, на эти входы должно поступать
напряжение от Uo. При его отключении напряжения на зажимах нет.
Переключение на резервный (основной) ввод разрешается только при
отсутствии напряжения на входах Uk. Это защита от «встречного» включения
вводов. Если входы не подключены, AVR-02 работает, но контроля состояния
главных контактов силового аппарата нет.
Вход блокировки автоматического режима работы. В автоматическом режиме
на входе должно поступать напряжение от Uo.
Если напряжения нет, то блокировка работы и отключения всех реле.
(AL) - выход сигнала аварии. Условия подачи сигнала аварии задаются
пользователем через меню.
10 - 15 DC
100 - 350 AC
100 - 350 AC
100 - 400 AC
100 - 400 AC
100 - 400 AC
100 - 400 AC
100 - 400 AC
18, 19, 20
I>) - входы контроля состояния аварийных цепей силового аппарата. При
его аварийном состоянии на этот вход должно поступать напряжение Uo от
схемы формирования оперативного питания. Наличие напряжения на этих
входах блокирует подключение исправного ввода к неисправной отходящей
линии питания нагрузки. Блокировка снимается после устранения
неисправности кратковременной подачей напряжения на вход сброса
(клемма 21). Входы могут использоваться для аварийного
(противопожарного) отключения силового аппарата. Если входы
неподключены, AVR-02-G работает, но контроля состояния аварийных
контактов силового аппарата нет.
Сброс аварии по входам 18, 19, 20 при аварийном отключении
вводов. Состояние аварии сохраняется и при отключении питания.
Повторное его включение возможно только после устранения
неисправности и сброса аварии (кратковременная подача
напряжения на зажим 21).
СОМ -объединённый вход контактов реле управления силовыми
аппаратами К1-К3.
Контакты реле К1 - управление Вводом1
Контакты реле К2 - управление Вводом2
Контакты реле К3 - управления секционным выключателем
Контакты реле К4 - сигнал запуска генератора
21
22
23, 24
25, 26
27, 28
29, 30
Выход - электронный ключ на полевом транзисторе с максимальным током 0,5
А, напряжением 50 В. В рабочем режиме на выходе напряжение отсутствует.
При аварии вводов или отсутствии питания напряжение на выходе
присутствует +12 В.

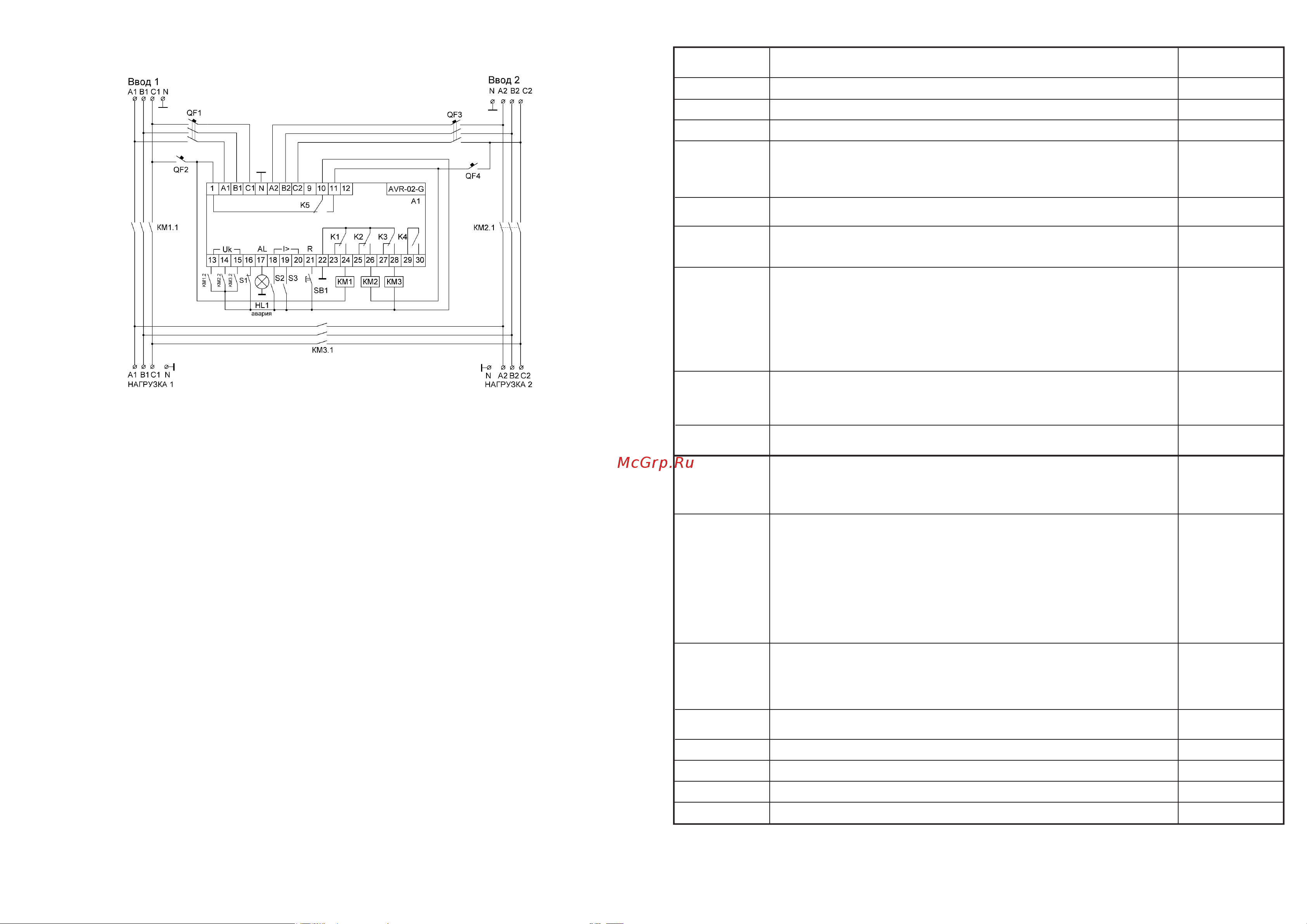

Схема N1+N2+S с контакторами.
S1 - блокировка работы
S2 - аварийное отключение ввода 1
S3 - аварийное отключение ввода 2
SB1 - кнопка сброса
HL1 - лампа аварийной сигнализации
Схемы АВР для конкретного типа исполнительных аппаратов, с ручным и автоматическим управлением, с
взаимными электрическими и программными блокировками, с выносной сигнализацией состояния вводов и
др. можно посмотреть на форуме: forum.fif.by в разделе “Релейная защита и автоматика -> Устройства
управления резервным питанием” или запросить в отделе технической поддержки (тел.: + 375 (154) 554740,
600380, +375(29)319 43 73, 869 56 06, e-mail: support@fif.by)
ВНИМАНИЕ!
