Champion SL16 [9/16] Основные узлы и органы
![Champion SL16 [9/16] Основные узлы и органы](/views2/1882972/page9/bg9.png)
9
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления показаны на Рис. 1.

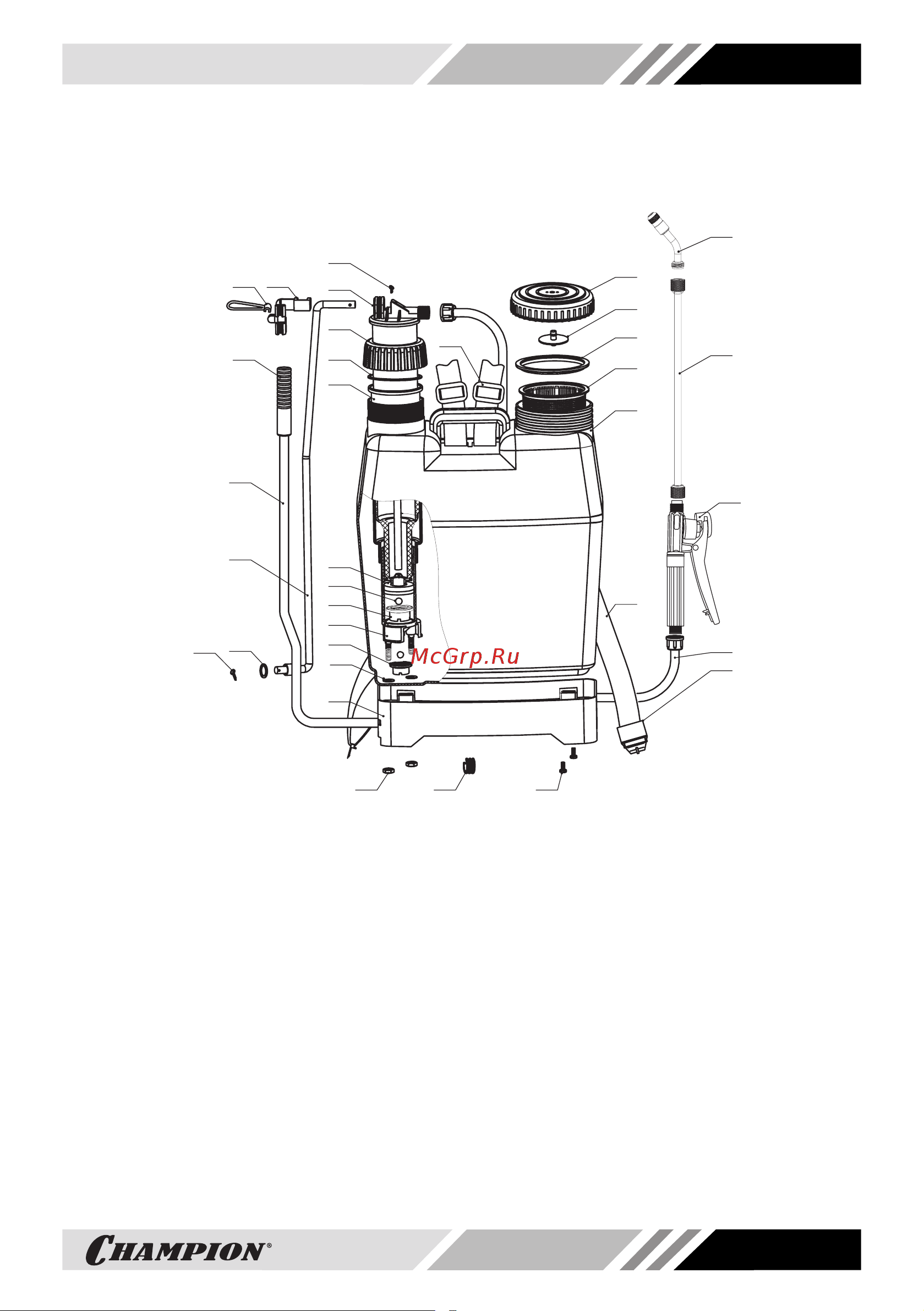

Рис. 1 Основные узлы и органы управления
1. Форсунка
2. Трубка струйная
3. Рукоятка управления
4. Шланг
5. Защелка ремня
6. Крышка бака
7. Клапан крышки бака
8. Кольцо уплотнительное
крышки бака
9. Фильтр сетчатый
10. Бак
11. Ремень
12. Пряжка ремня
13. Шплинт
14. Кронштейн крепления шатуна
15. Крышка насоса
16. Кольцо уплотнительное
17. Втулка направляющая
18. Прокладка поршня
19. Шарик клапана
20. Клапан
21. Камера воздушная
22. Клапан
23. Кольцо уплотнительное
24. Корпус
25. Зажим для струйной
трубки
26. Кольцо подвесное
рычага
27. Ручка рычага
28. Рычаг шатуна
29. Шатун
30. Шайба
31. Гайка M8
32.Фиксатор рычага
33.Винты крепления
ПРИНЦИП РАБОТЫ
Давление для разбрызгивания создается рычагом, который передает усилие через ша-
тун поршню насоса. Насос создает давление жидкости, которая выбрасывается через
сопло форсунки.
13
14
15
16
12
17
2526
27
28
18
19
20
21
22
23
24
29
13
30
3
11
4
5
1
2
6
7
8
9
10
31 32 33
