ɂɇɋɌɊɍɄɐɂɂ ɉɈ ɍɋɌȺɇɈȼɄȿ
ɦɢɧ.
ɦɦ
ɦɢɧ.
ɦɦ

Содержание

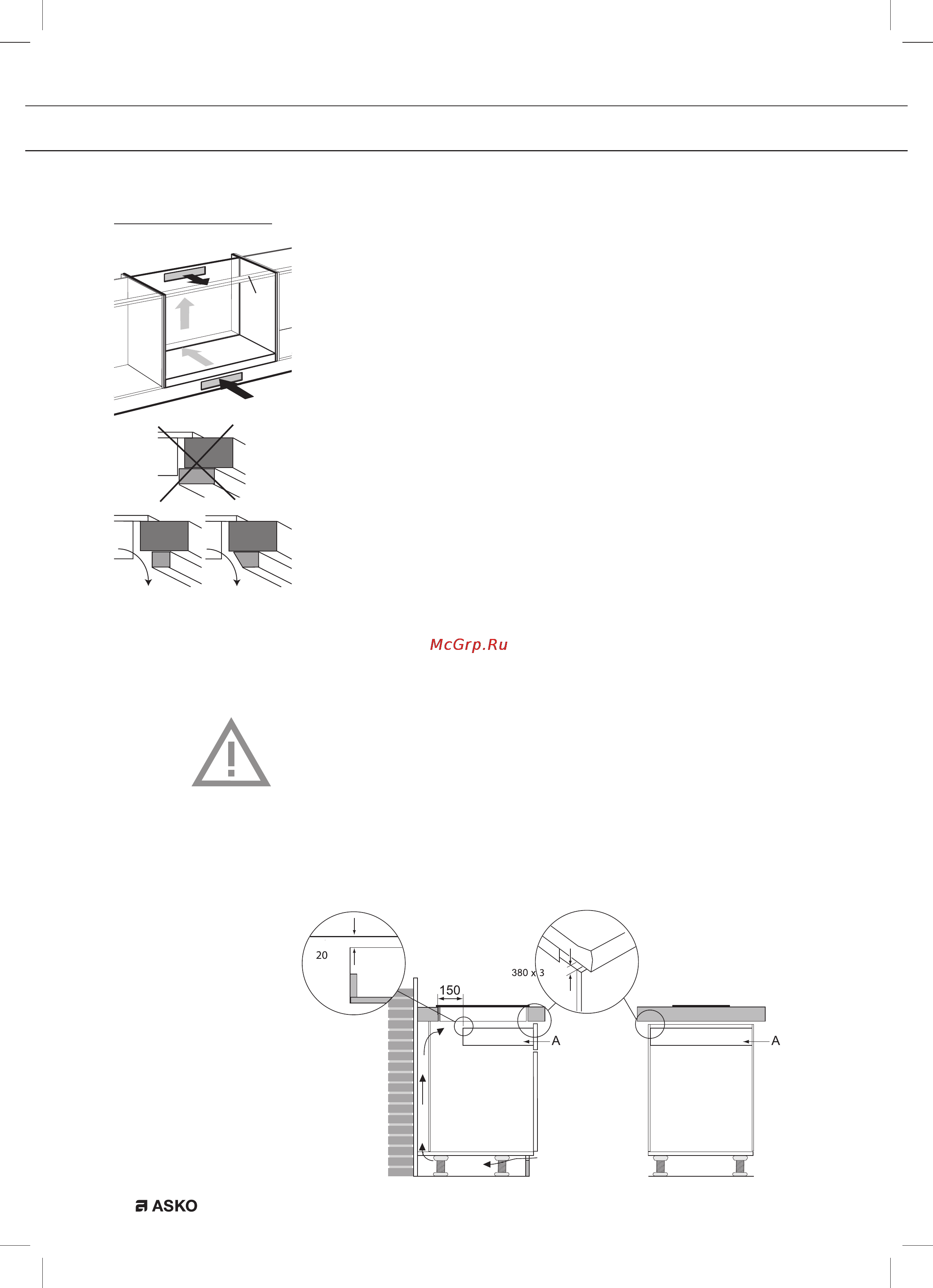

ИНСТРУКЦИИ ПО УСТАНОВКЕ Установка над духовым шкафом или фиксированной панелью Вентиляция осуществляется через нижний вырез А и заднюю стенку шкафа В Вырежьте соответствующие вентиляционные отверстия мин 100 см2 Подача воздуха А является избыточной если наряду с отверстием В имеется впускное воздушное отверстие в другом месте Горизонтальная балка не должна препятствовать потоку воздуха При необходимости расположите или отрежьте балку С по диагонали Если толщина рабочей поверхности превышает глубину встраивания 120 мм устройства это хорошо С другой стороны если толщина рабочей поверхности тоньше глубины встраивания устройства ящик или духовой шкаф могут не вместиться под устройством Под плитой требуется минимальное пространство для охлаждения и оптимального функционирования устройства Рекомендованное минимальное пространство между основанием плиты и верхней частью ящика составляет 10 мм Не допускайте чтобы ящик блокировал вентиляционные отверстия на днище устройства Если под плитой находится ящик в передней части следует предусмотреть зазор не менее ширины плиты Ри 26 аА8КО
