10
Инструкция по установке
SW 10mm SW 13mm
190
290
325
180
250
300
системы инсталяции
в изделие
Регулируемые по
высоте ножки
Наполнительная труба
Сетевой кабель
Фановая труба
Уровень пола
Крепежные отверстия
для унитазных шпилек

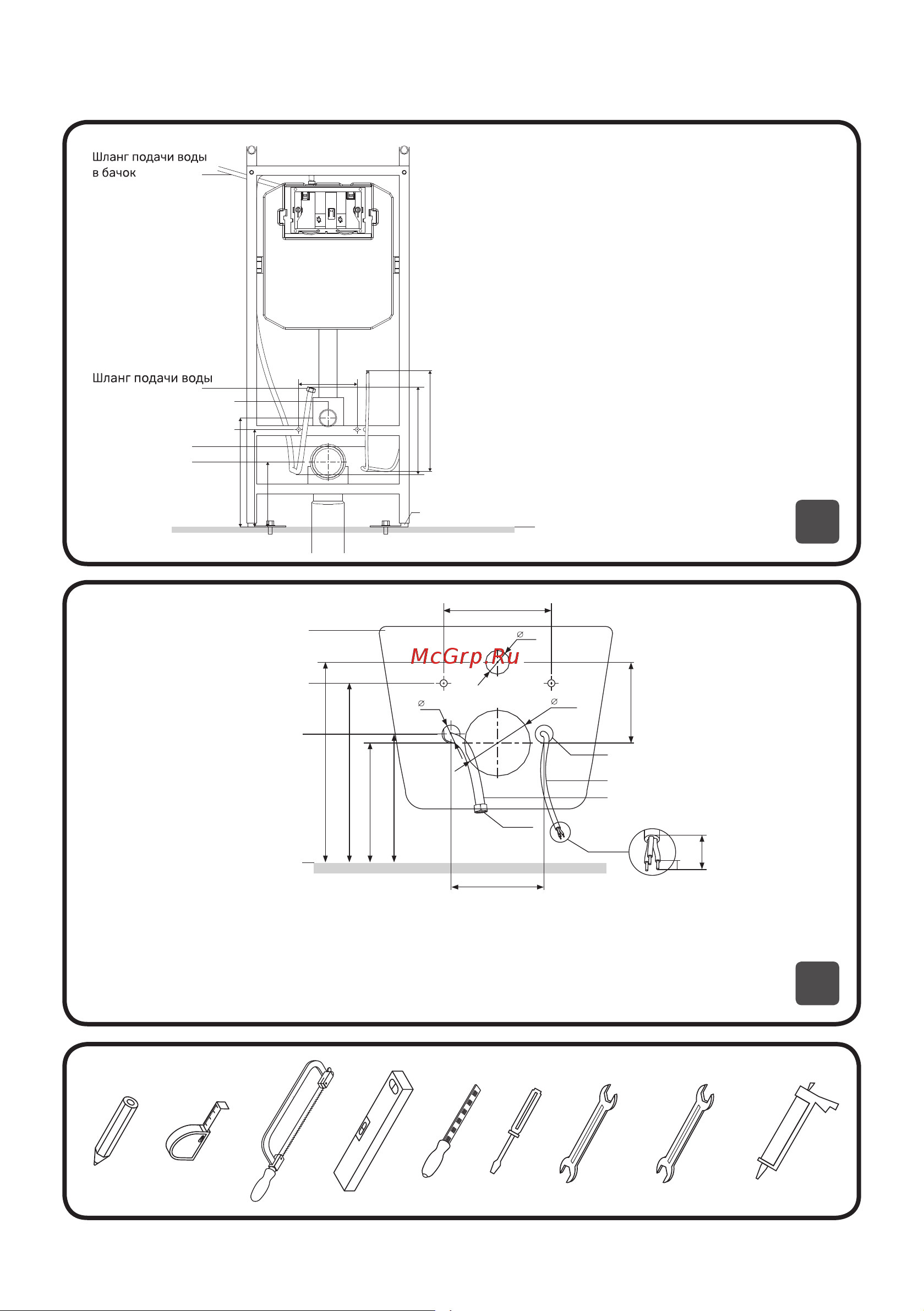

Установите систему инсталляции для
подвесного унитаза и выведите шланг
подачи воды и сетевой кабель из стены
Установите шумоизолирующую прокладку через унитазные шпильки,
отверстия должны совпадать с отверстиями впускной трубы
и фановой трубы. Водопроводный шланг и сетевой кабель должны
быть пропущены через отверстия в шумоизолирующей прокладке
Шумоизолирующая прокладка
Крепежные отверстия
Уровень пола
Отверстия для шланга
подачи воды
Отверстия
для сетевого кабеля
Сетевой кабель
Шланг подачи воды
220
190
290
325
160
30
110
180
40
135
G1/2
18
5
2
1
