12

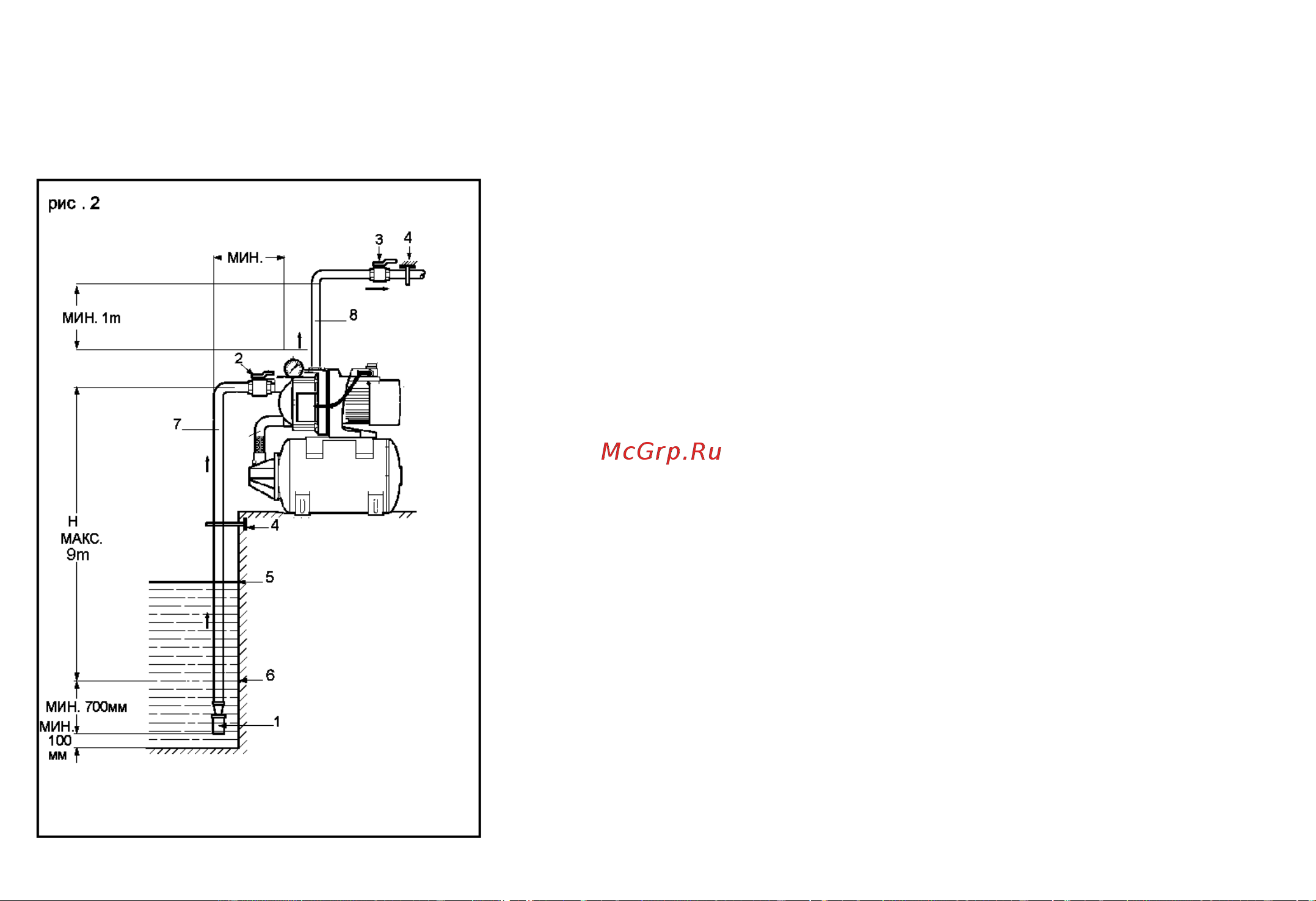

Использование насосной станции в режиме всасывания при заборе воды из колодца или резервуара.
Работа в режиме всасывания:
1. Обратный клапан с сетчатым фильтром
2. Задвижка на входе
3. Задвижка на выходе
4. Кронштейн трубопровода
5. Верхний уровень воды
6. Нижний уровень воды
7. Всасывающий трубопровод
8. Напорный трубопровод
Н max. Высота всасывания (9м)
К установке подсоединяется всасывающий трубопровод (7) с
внешней резьбой диаметром 1" и напорный трубопровод (8)
диаметром 1". Для предотвращения протечки, а также всасывания
воздуха, в местах соединения, резьбу обмотать тефлоновой или
фум лентой.
На нижний конец трубы необходимо установить обратный клапан с
сетчатым фильтром (1).
В обязательном порядке: для возможности пуско-наладочных работ
установите задвижки (2 и 3) на всасывающий и напорный
трубопровод.
При использовании жесткого трубопровода, для исключения риска
давления на насос, используйте кронштейн (4)
Высота всасывания не должна превышать 9м.
