10
С целью защиты насоса и напорной
трубы от замерзания необходимо
над скважиной обустроить колодец
с крышкой, а напорную трубу
между колодцем и домом следует
проложить в земле ниже глубины
промерзания (не менее 1,8 метра
для Московской области).
Внутренний диаметр напорного
трубопровода не должен быть
меньше номинального диаметра
выходного отверстия насоса.
Для подвешивания насоса
необходимо использовать
стальной трос, протянутый через
две проушины в верхней крышке
насоса и способный выдержать
вес насоса и заполненной водой
напорной трубы.
При первом пуске насоса в новой
скважине необходимо учесть
возможность попадания в насос
большого количества песка.
При подаче насосом сильно
загрязненной воды категорически
запрещается выключать насос
во избежание его заклинивания
вследствие оседания песка из
напорной магистрали. Дайте ему
поработать. Выключать насос
следует только после того, как
произойдет «прокачка» скважины
и из трубопровода пойдет чистая
вода.

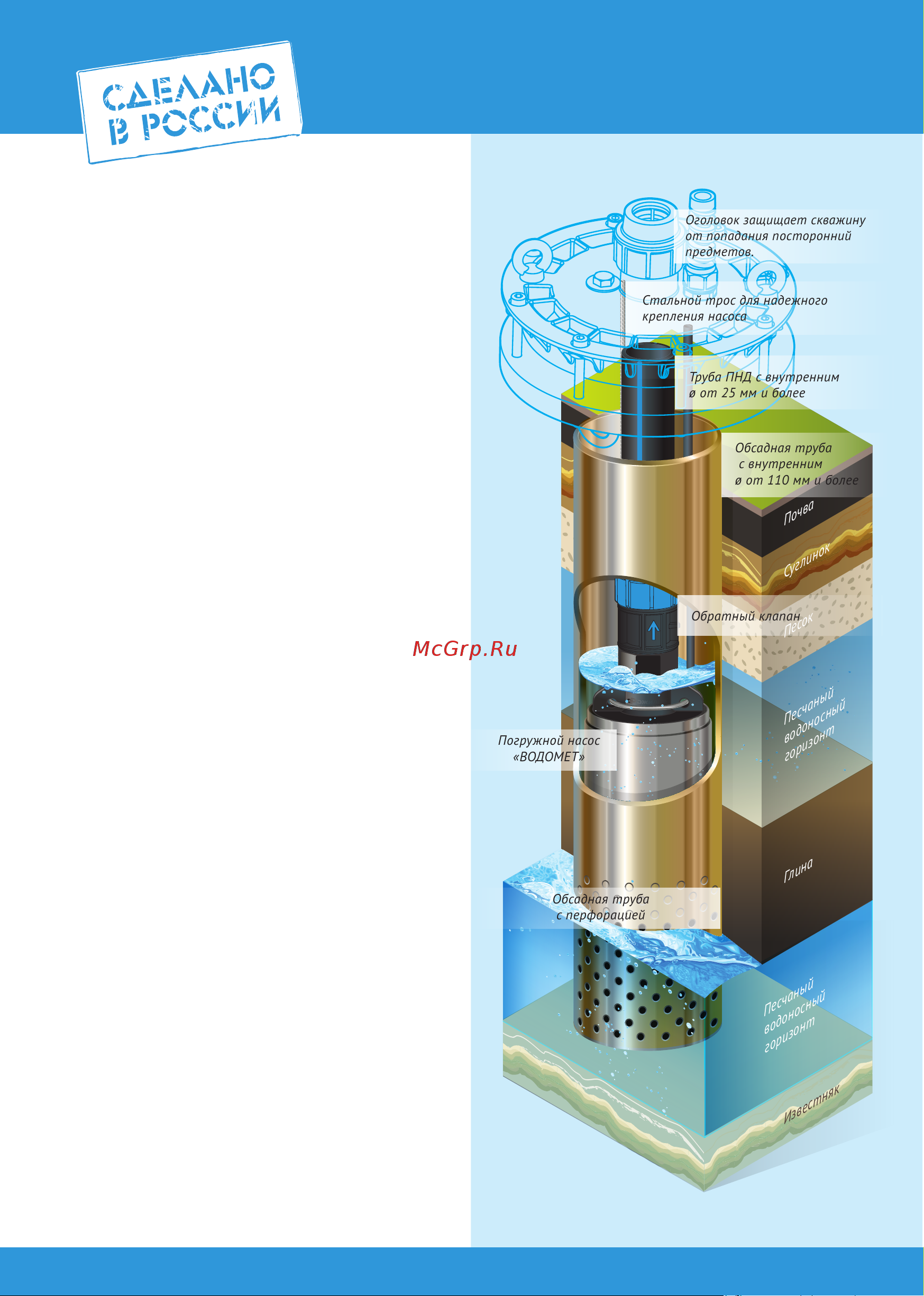

Рисунок 3. Пример установки насоса.
Почва
Суглинок
Песок
Песчаный
водоносный
горизонт
Песчаный
водоносный
горизонт
Глина
Известняк
Обсадная труба
с внутренним
ø от 110 мм и более
Труба ПНД с внутренним
ø от 25 мм и более
Обратный клапан
Погружной насос
«ВОДОМЕТ»
Обсадная труба
с перфорацией
Стальной трос для надежного
крепления насоса
Оголовок защищает скважину
от попадания посторонний
предметов.
