Это упрощает обслуживание и увеличивает срок службы насоса.
• Насосы серии «ВОДОМЕТ» с индексом «А» комплектуется донным
фильтром (кроме 150/30 А, 150/45 А, 150/60 А), (рисунок 2) – устройством,
обеспечивающим дополнительную защиту насоса от засорения при
заборе воды из открытого водоема или колодца.

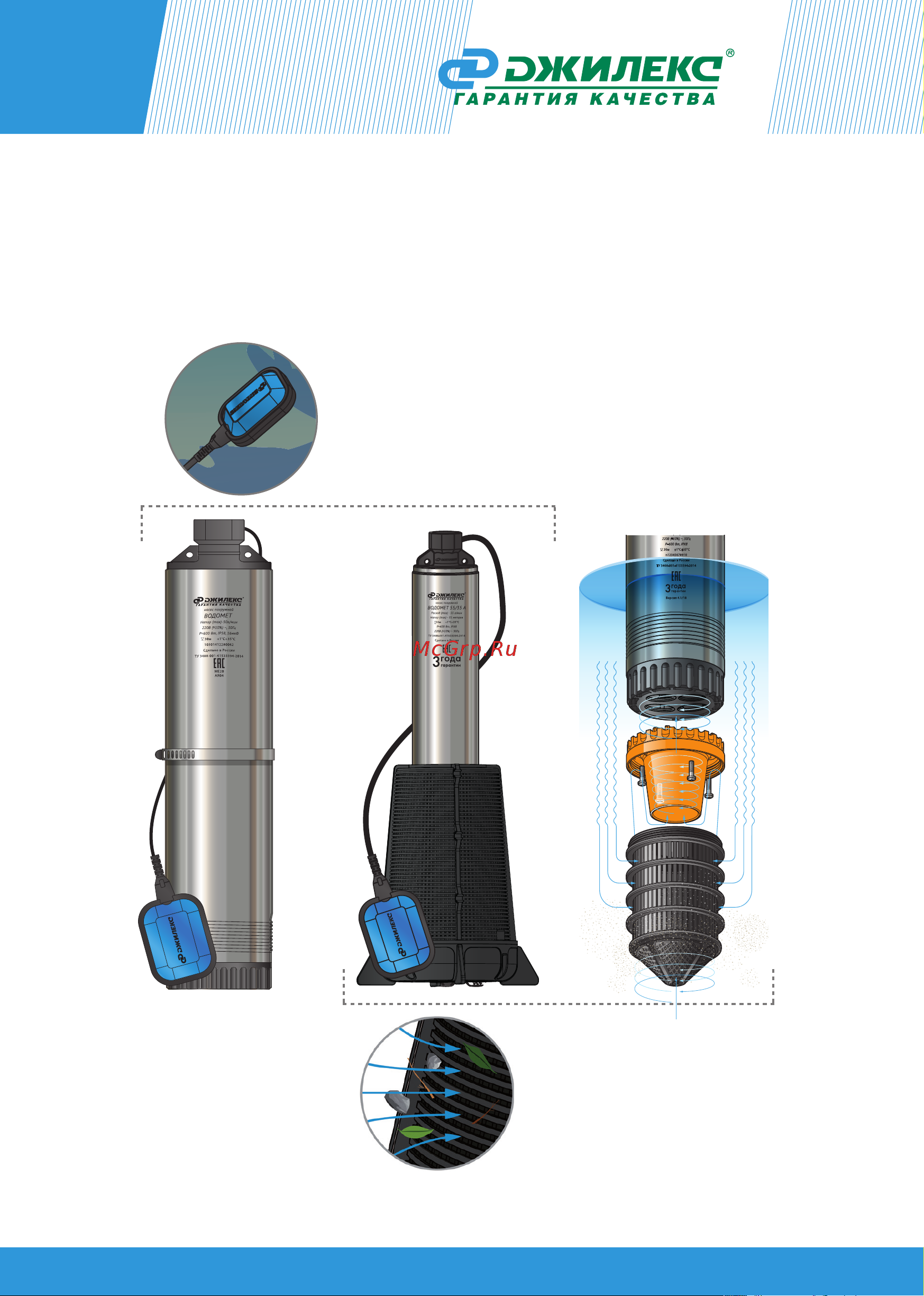

Рисунок 2
насос погружной
ВОДОМЕТ 55/50
Расход (max) - 55 л/мин
Напор (max) - 50 метров
↨30м +1°С+35°С
Р=600 Вт, IPХ8
220В (±10%) ~ 50Гц
ТУ 3488-001-61533394-2014
Сделано в России
Текст для листовки
Обеспечит двойную степень защиты
насосу от грязи и песка, даже при
‘’неграмотном’’ монтаже.
Большая площадь фильтрации
позволяет насосу качать воду, при
частичном засорении всасывающей
сетки, не подвергая перегрузкам
электродвигатель.
Облегчает монтаж насоса при
«ступенчатом» соединении обсадных
труб
Предотвращает попадание частиц
размером более 1,5 мм. в систему.
Обеспечивает возможность очистки.
Разбирается вручную
Максимальный диаметр
пропускаемых частиц 2 мм
Оснащен попловковым
выключателем
