Выбирая на графике рсходно-напорных характеристик величину напора
56 м, находим, что точка пересечения линии напора и характеристики насоса
«ВОДОМЕТ» 55/75 соответствует расходу 27 л/мин, следовательно, эта
модель, а также модели с характеристиками выше 55/75 обеспечат требуемые
параметры системы водоснабжения. Этот насос обеспечат три (душ, раковину
и унитаз) одновременно работающие точки водоразбора при давлении 3 бар.
При этом расход не превысит дебит скважины - 4 куб. м в час (66,7 л/мин).
55/160
55/90
55/35
55/75
55/50
40/75
40/50
110/110
100
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
30 40 50 60 70 80 90 100 110 12020
Напор, м
Расход, л/мин
Расход, л/мин

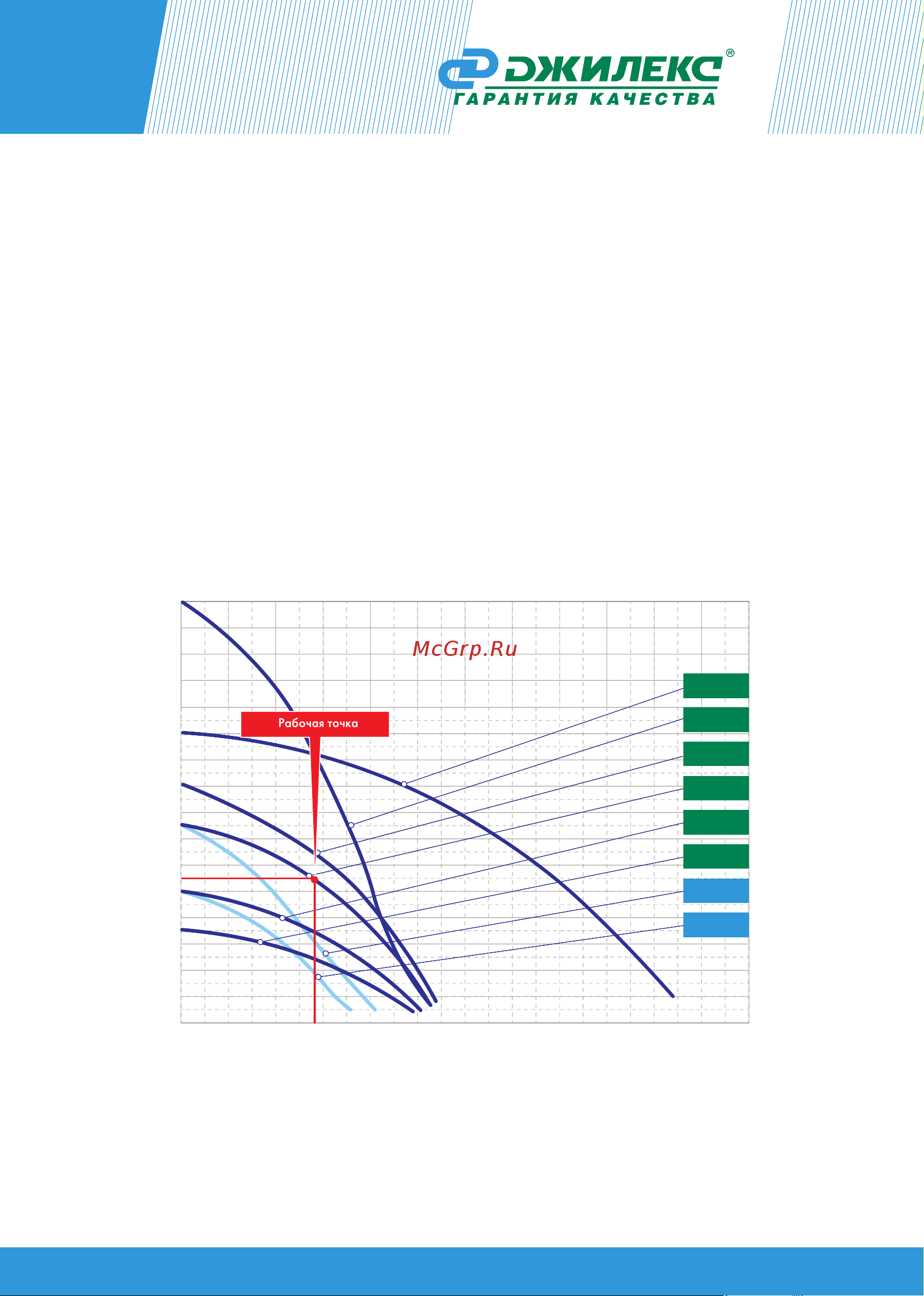

Графики расходно-напорных характеристик.
Погружные насосы для скважин:
ВНИМАНИЕ! Расчетная максимальная напорная характеристика системы
водоснабжения (Hmax, м) должна соответствовать производительности насоса
не менее 10 л/мин для достаточного охлаждения электродвигателя водой.
При использовании насоса в системе автоматического водоснабжения
необходимо обеспечить минимальное количество включений в единицу времени
(не более 20 включений в час) посредством правильного подбора объёма
гидроаккумулятора.
