Lloyd DTS 630 MX [5/10] Инструкция по монтажу вытяжки

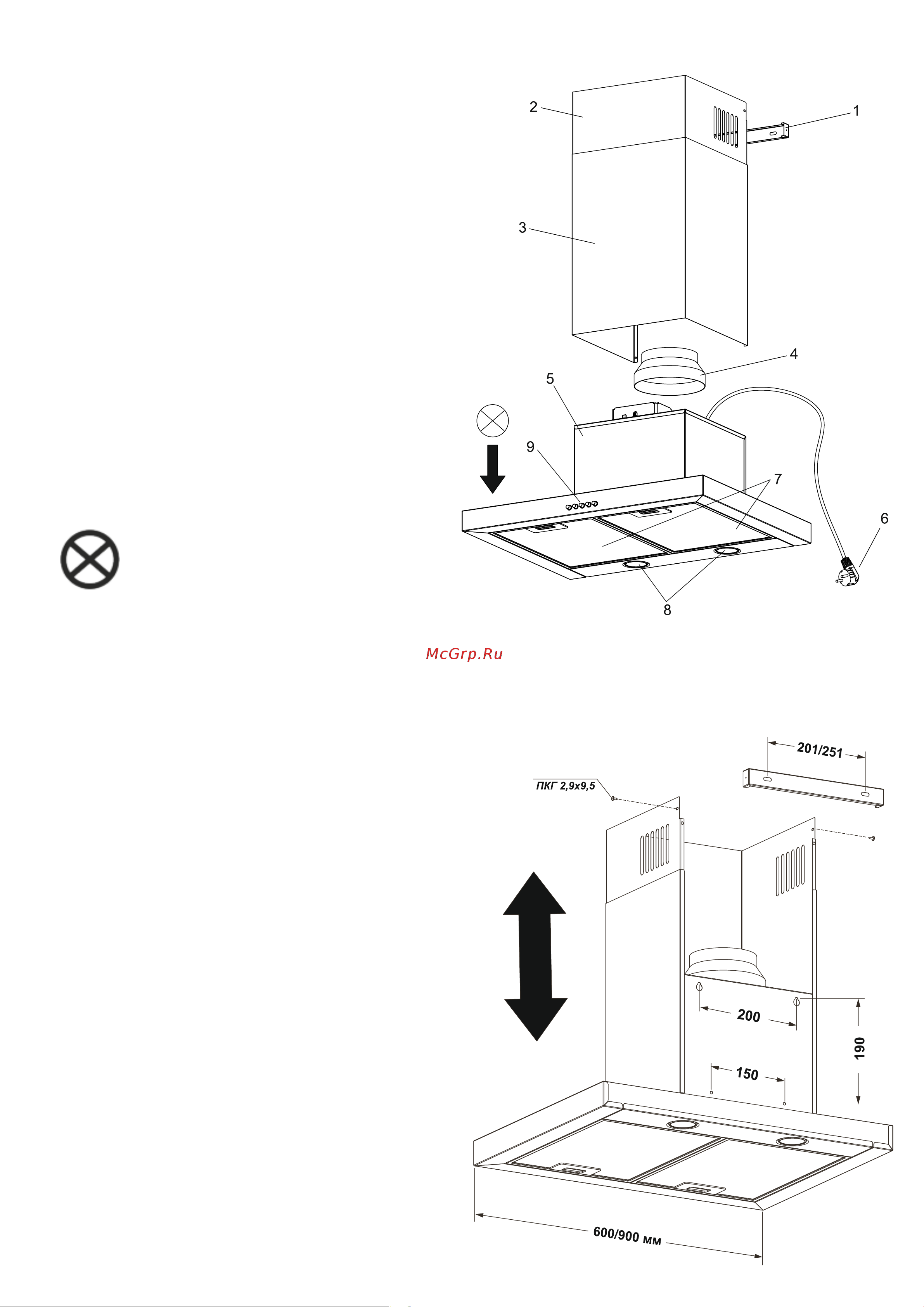

5.4 Вытяжка состоит из следующих составных частей (рис.3 / рис.3.1):

1 – кронштейн дымохода

2 – дымоход внутренний

3 – дымоход внешний

4 – переходник патрубка воздуховода (с

Ø150 на Ø120)

5 – корпус вытяжки

6 – электрошнур с заземлением (класс

защиты - І)

7 – фильтр алюминиевый

8 – лампы освещения (LED)

9 – переключатель режимов работы

вытяжки (механика)

НЕ СТАВИТЬ ТЯЖЕЛЫЕ

ПРЕДМЕТЫ НА ПАНЕЛЬ

ВЫТЯЖКИ!

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для

установки вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к

электросети и проверьте все ее функции.

6.4 Проведите разметку крепежных

отверстий корпуса на стене кухни. Для этого

изготовьте бумажный шаблон с координатами

4-х отверстий на задней стенке корпуса (точки

A, B, C, D см. схему монтажа); приложите

шаблон к стене на необходимой высоте,

указанной ранее, и выровняйте по уровню

(рис.4).

6.5 Разметьте и просверлите в точках A, B,

C, D четыре отверстия сверлом Ø 7 мм

глубиной 40 мм.

6.6 Вставьте дюбели в просверленные

отверстия и вкрутите в точки A, B два шурупа

ПТГ 4,5х40, так, чтобы расстояние между

стеной и головкой шурупа составляла 5мм.

6.7 Повесьте корпус вытяжки на шурупах в

опорных точках A, B.

Рис.3
