6.8 При необходимости установите на патрубке вытяжки переходник воздуховода (Ø150 x
120 мм) и смонтируйте воздуховод.
6.9 Заверните в точки С, D 2 шурупа ПТГ
4,5х40 изнутри вытяжки.
6.10 Установите телескопический кожух
дымохода на корпусе вытяжки. Поднимите
верхнюю панель кожуха с планкой под потолок,
чтобы он закрывал воздуховод вентиляции, и
разметьте по пазам планки 2 отверстия под
крепление (точки E, F) рис.4.
6.11 Просверлите 2 отверстия Ø7 мм,
вставьте в них дюбели и закрепите планку
шурупами ПТГ 4,5х40 к стене.
6.12 Если вытяжка будет работать в режиме
отвода воздуха в дымоход, смонтируйте
воздуховод избранное диаметра согласно
инструкции, обеспечив его герметичность.
6.13 Если вытяжка будет работать в режиме
рециркуляции, то воздуховод не нужен.
Необходимо установить на Т-образном штыре
крышки турбовентилятора угольный
запахопоглощающий фильтр (приобретается
отдельно).
6.13 Установите внешнюю панель кожуха дымохода в пазы на корпусе вытяжки, а
внутреннюю – поднимите вверх до совмещения отверстий крепления с планкой и соедините с
боков двумя шурупами ПКГ 2,9х9,5 (рис.4).
6.15 Проверьте надежность крепления вытяжки, подведите и подключите через розетку шнур
к электросети.
С целью дополнительной защиты от перепадов напряжения в сети рекомендуем подключать
вытяжку через дополнительный автоматический переключатель 6А.
7. ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ВЫТЯЖКИ
7.1 Вытяжка с механическим выключателем имеет 3 скорости вентиляции. В зависимости от
величины испарений при приготовлении еды вы можете избрать низкий, средний или высокий
уровень вентиляции.
7.2 Перед началом приготовления пищи включите вытяжку в необходимом режиме работы.
Рекомендуется продлить работу вытяжки на 3-5 минут после окончания приготовления пищи,
таким образом, воздух на кухне будет очищен от остатков испарений и запахов.
7.3 На нижней плоскости корпуса Вашей вытяжки находится переключатель режимов работы
двигателя и ламп освещения (рис.5):
1 – низкие обороты,
2 – средние обороты,
3 – высокие обороты,
0 – вентилятор выключен.
Включатель с символом лампочки предназначен для включения/выключения ламп
освещения при недостаточном освещении рабочей зоны плиты.

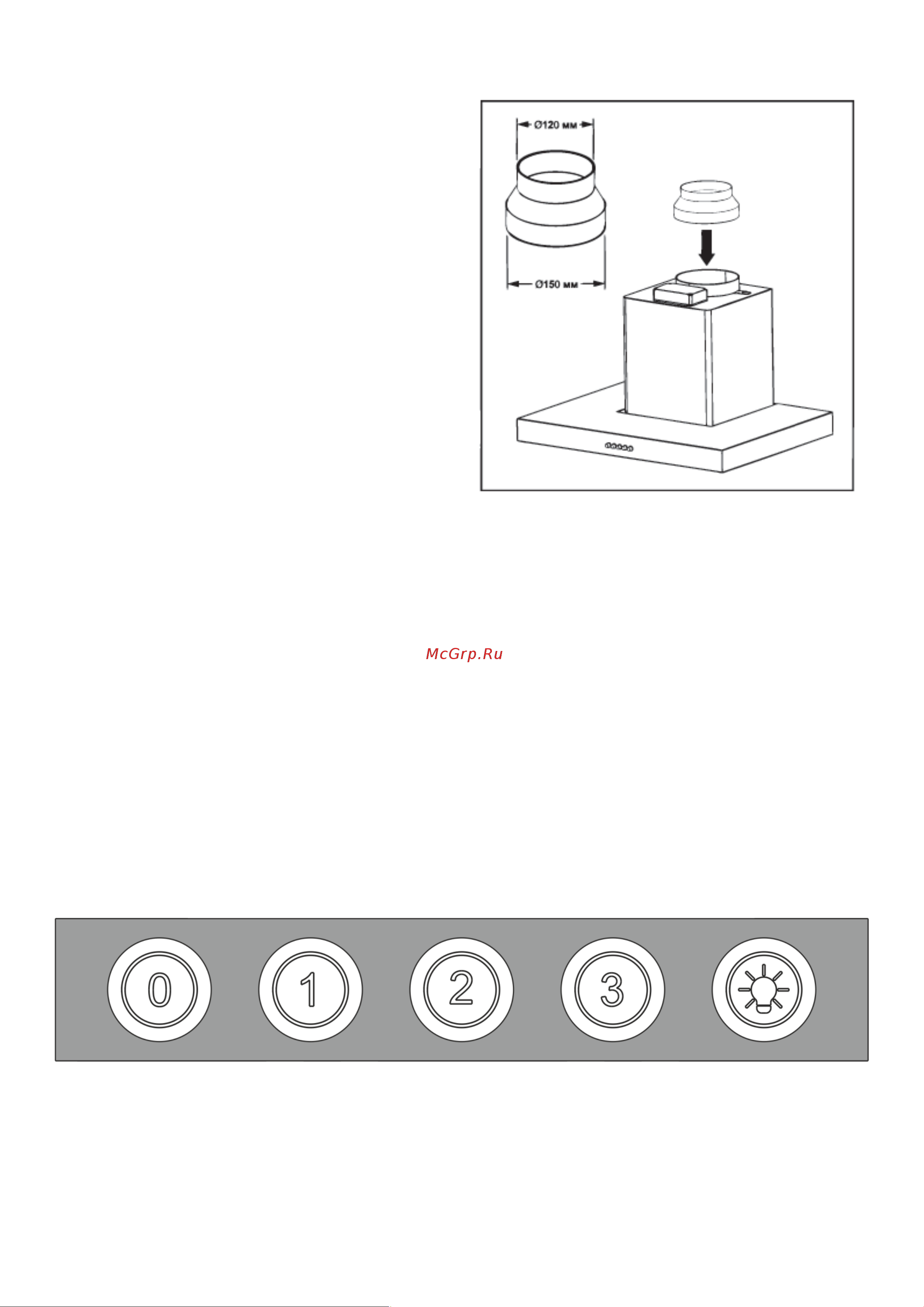

Рис.4
Pис. 5
