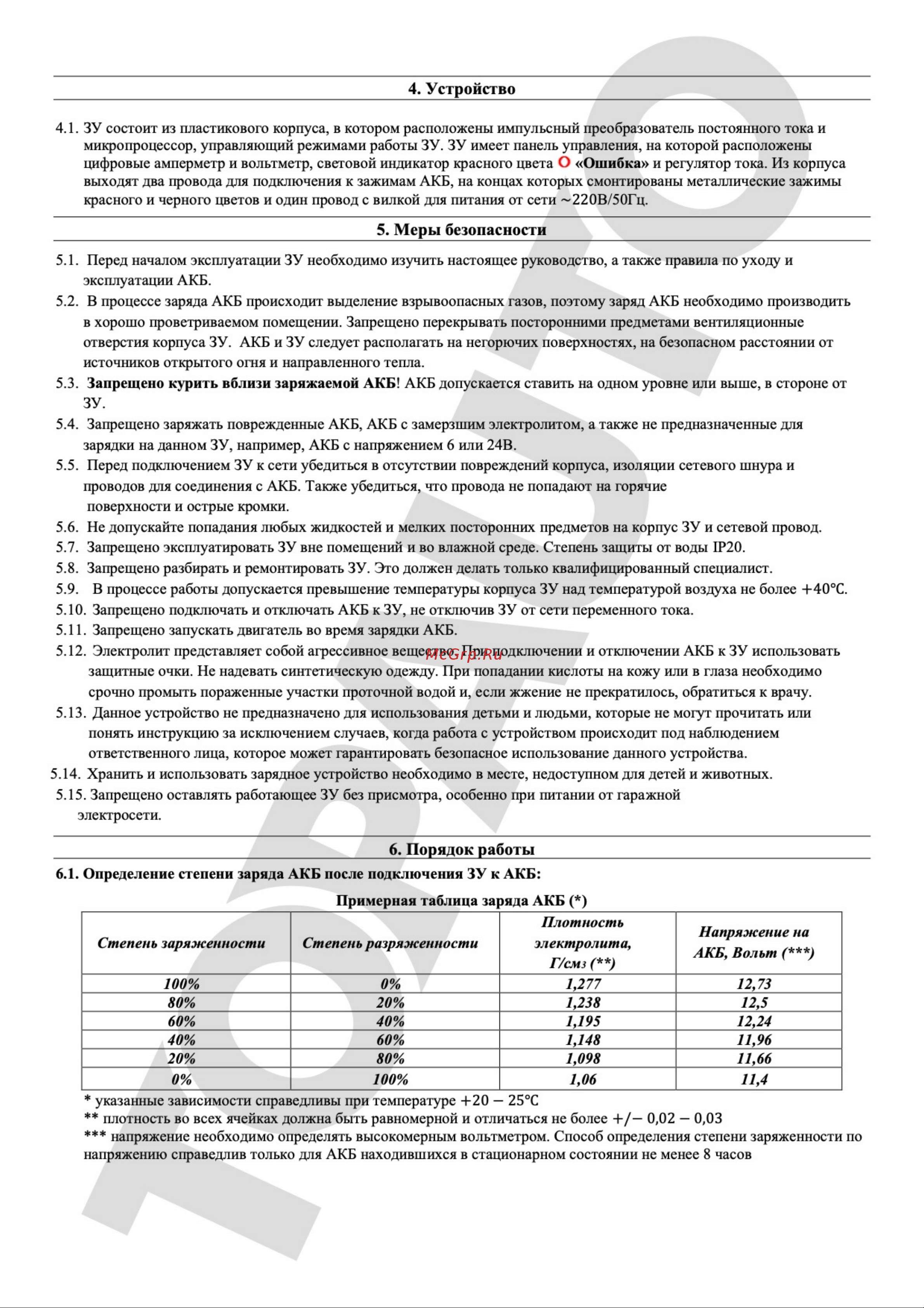

4 Устройство 4 1 ЗУ состоит из пластикового корпуса в котором расположены импульсный преобразователь постоянного тока и микропроцессор управляющий режимами работы ЗУ ЗУ имеет панель управления на которой расположены цифровые амперметр и вольтметр световой индикатор красного цвета О Ошибка и регулятор тока Из корпуса выходят два провода для подключения к зажимам АКБ на концах которых смонтированы металлические зажимы красного и черного цветов и один провод с вилкой для питания от сети 220В 50Гц 5 Меры безопасности 5 1 Перед началом эксплуатации ЗУ необходимо изучить настоящее руководство а также правила по уходу и эксплуатации АКБ 5 2 В процессе заряда АКБ происходит выделение взрывоопасных газов поэтому заряд АКБ необходимо производить в хорошо проветриваемом помещении Запрещено перекрывать посторонними предметами вентиляционные отверстия корпуса ЗУ АКБ и ЗУ следует располагать на негорючих поверхностях на безопасном расстоянии от источников открытого огня и направленного тепла 5 3 Запрещено курить вблизи заряжаемой АКБ АКБ допускается ставить на одном уровне или выше в стороне от ЗУ 5 4 Запрещено заряжать поврежденные АКБ АКБ с замерзшим электролитом а также не предназначенные для зарядки на данном ЗУ например АКБ с напряжением 6 или 24В 5 5 Перед подключением ЗУ к сети убедиться в отсутствии повреждений корпуса изоляции сетевого шнура и проводов для соединения с АКБ Также убедиться что провода не попадают на горячие поверхности и острые кромки 5 6 Не допускайте попадания любых жидкостей и мелких посторонних предметов на корпус ЗУ и сетевой провод 5 7 Запрещено эксплуатировать ЗУ вне помещений и во влажной среде Степень защиты от воды 1Р20 5 8 Запрещено разбирать и ремонтировать ЗУ Это должен делать только квалифицированный специалист 5 9 В процессе работы допускается превышение температуры корпуса ЗУ над температурой воздуха не более 40 С 5 10 Запрещено подключать и отключать АКБ к ЗУ не отключив ЗУ от сети переменного тока 5 11 Запрещено запускать двигатель во время зарядки АКБ 5 12 Электролит представляет собой агрессивное вещество При подключении и отключении АКБ к ЗУ использовать защитные очки Не надевать синтетическую одежду При попадании кислоты на кожу или в глаза необходимо срочно промыть пораженные участки проточной водой и если жжение не прекратилось обратиться к врачу 5 13 Данное устройство не предназначено для использования детьми и людьми которые не могут прочитать или понять инструкцию за исключением случаев когда работа с устройством происходит под наблюдением ответственного лица которое может гарантировать безопасное использование данного устройства 5 14 Хранить и использовать зарядное устройство необходимо в месте недоступном для детей и животных 5 15 Запрещено оставлять работающее ЗУ без присмотра особенно при питании от гаражной электросети 6 Порядок работы 6 1 Определение степени заряда АКБ после подключения ЗУ к АКБ Примерная таблица заряда АКБ Плотность Напряжение на Степень заряженности Степень разряженности электролита АКБ Вольт Г смз 100 0 1 277 12 73 80 20 1 238 12 5 60 40 1 195 12 24 40 60 1 148 11 96 20 80 1 098 11 66 0 100 1 06 11 4 указанные зависимости справедливы при температуре 20 25 С плотность во всех ячейках должна быть равномерной и отличаться не более 0 02 0 03 напряжение необходимо определять высокомерным вольтметром Способ определения степени заряженности по напряжению справедлив только для АКБ находившихся в стационарном состоянии не менее 8 часов
