7. ОРГАНЫ УПРАВЛЕНИЯ

Органы управления предназначены для изменения режима работы двига-

теля (числа оборотов), начала/завершения поступательного движения мото-

культиватора, а также изменения направления движения мотокультиватора.

Ручка газа (рис.1, 2, 4) – расположена на правой рукоятке руля, предна-

значена для управления положением дроссельной заслонки двигателя и его

остановки. Перемещение ручки от себя – увеличение оборотов двигателя, на

себя – снижение оборотов и остановка двигателя.

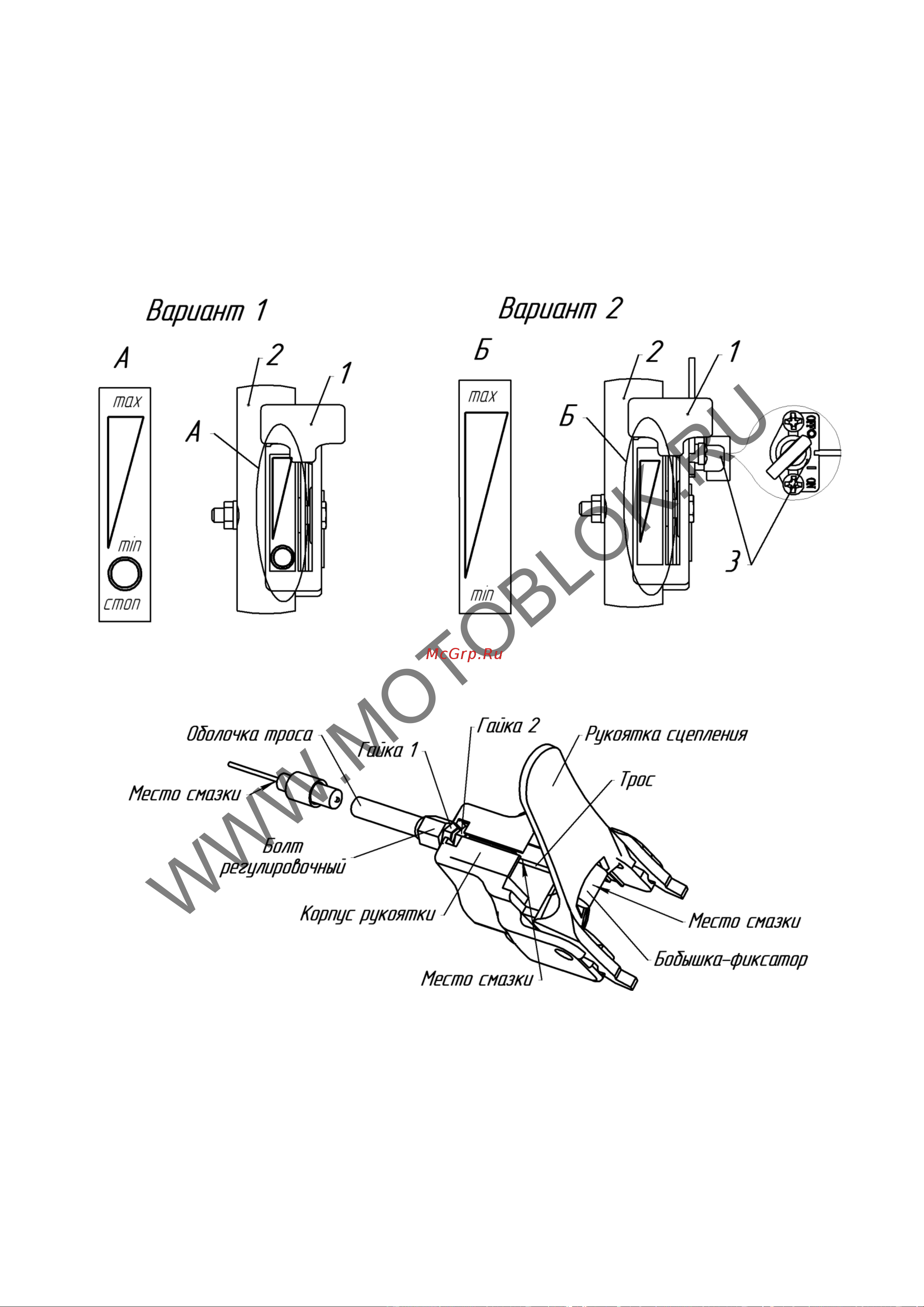

Рис.4 Дистанционное управление двигателем.

1 – рычаг управления дроссельной заслонкой двигателя (ручка газа); 2 – пра-

вая половина руля; 3 – аварийный выключатель останова двигателя

Рис.5 Заделка троса в рукоятке сцепления

Рукоятка сцепления (рис.1, 2, 5) – расположена на левой рукоятке руля,

предназначена для включения/выключения сцепления.

При нажатии рукоятки подвижным роликом производится натяжение ве-

домой ветки приводного ремня, при этом крутящий момент от двигателя на-

чинает передаваться на входной вал редуктора. При снятии усилия с рукоят-

ки происходит автоматически остановка фрез.

Рукоятка включения заднего хода (рис.2, 6) – расположена на правой

рукоятке руля, предназначена для включения/выключения заднего хода.
