BREXIT B-Bend 3 (3110003) Инструкция по эксплуатации онлайн

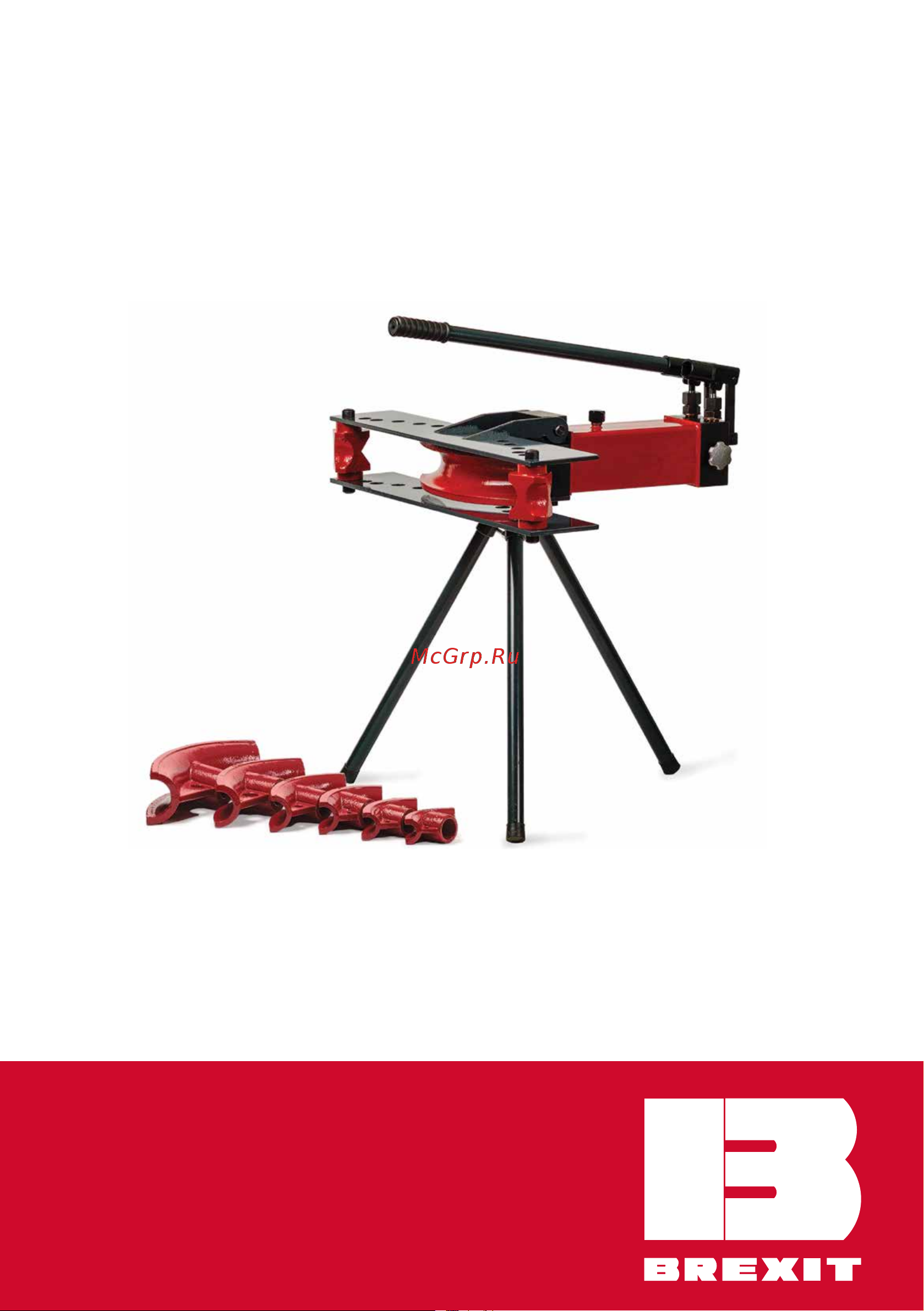

ПАСПОРТ
Предназначены для гидравлической гибки газовых, водопроводных и котельных
труб диаметром от 1/2” до 4”(в зависимости от модели трубогиба) по ГОСТ 3262-75.
Угол сгибания от 0 до 90 градусов.
ТРУБОГИБЫ
ГИДРАВЛИЧЕСКИЕ
РУЧНЫЕ
B-BEND
Содержание
- Комплектность 4
- Назначение 4
- Наименование количество шт 4
- Технические характеристики 4
- Трубогиб предназначен для гидравлической гибки труб на угол от 0 до 90 градусов газовых водопроводных и котельных труб по гост 3262 75 диаметром от 1 2 до 4 в зависимости от модификации трубогиба примечание прямая неизогнутая труба имеет 0 градусов гибки область применения при работах на строительных площадках в газовых водопроводных и отопительных системах в котельных системах а также в промышленности 4
- Характеристика значение 4
- 7 5 8 1 6
- B bend 1 7
- B bend 2 7
- Инструкция по эксплуатации 7
- Половине наружного диаметра трубы 5 установить сегмент 7 соответствующий диаметру изгибаемой трубы 5 установить рукоятку 8 5 отвернуть пробку 11 ключом на 1 1 5 оборота для обеспечения атмосферного давления воздуха в масляном резервуаре гидроцилиндра 5 завернуть винт клапана 9 по часовой стрелке до упора 5 нанести консистентную смазку на трущиеся поверхности боковых упоров 5 0 осуществить гибку трубы 5 1 после окончания гибки плавно отвернуть винт клапана 9 против часовой стрелки на 0 5 пол оборота для возврата штока 10 в исходное положение 5 2 открыть верхнюю планку 3 освободить сегмент 7 по окончании работы пробку 11 завернуть в н и м а н и е 1 при хранении не переворачивать гидроцилиндр вниз пробкой 2 перед работой нанести смазку на трущиеся поверхности 3 устанавливать боковые упоры строго симметрично относительно оси гидроцилиндра иначе можно повредить шток гидроцилиндра и при этом теряют свою силу гарантийные обязательства 7
- B bend 3 8
- B bend 4 8
- Необходимо своевременно доливать масло в гидроцилиндр чтобы исключить попадание воздуха в гидросистему доливка масла в гидроцилиндр установить трубогиб на горизонтальную плоскость отвернуть винт клапана на 0 5 1 оборот для возврата штока в крайнее заднее положение отвернуть пробку долить масло до уровня на 0 1 см ниже края горловины завернуть пробку 6 удаление воздуха из гидросистемы устройства установить трубогиб в рабочее положение строго горизонтально отвернуть пробку и проверить уровень масла при необходимости долить до необходимого уровня завернуть винт клапана до упора качая насос выдвинуть шток в крайнее переднее положение отвернуть винт клапана на 0 5 1 оборот для возврата штока в крайнее заднее исходнее положение 8
- При гибке тонкостенных труб когда отношение толщины стенки изгибаемой трубы к ее наружному диаметру менее или равно 0 05 рекомендуется применять плотную набивку трубы сухим песком без примесей глиняных частиц 5 при гибке труб диаметр которых не соответствует штатным гибочным шаблонам производить гибку с применением гибочных шаблонов предназначенных для труб большего диаметра с установкой между трубой и шаблоном сегментом пластины из мягкого алюминия или отожженой меди при этом толщина пластины должна быть равна полуразности диаметров ручья гибочного шаблона и изгибаемой трубы 6 если выдвижение штока цилиндра не обеспечивает гибку трубы до 90 это означает что в трубогибе недостаточно масла и необходимо долить масло см п 8
- Техническое обслуживание 8
- Возможные неисправности и способы их устранения 9
- При необходимости долить масло до нужного уровня и повторить процедуру прокачивания 6 для надежной работы изделия не допускать попадания грязи песка ржавчины и др частиц на шток гидроцилиндра 6 при выдвижении штока в крайнее переднее положение возможно незначительное выделение масла из под штока что обусловлено конструктивными особенностями гидроцилиндра и не является неисправностью 6 не заливайте в гидроцилиндр отработанное масло 6 гидравлический цилиндр с автоматическим обратным ходом поршня не требует технического обслуживания 9
- Указанные в таблице неисправности не являются поводом для предъявления претензий к производителю и устраняются собственными силами без применения специального инструмента и оборудования если указанные методы устранения неисправностей не дают результата необходимо обратиться в специализированную службу ремонта или к производителю 9
- Характер неисправности вероятная причина метод устранения 9
- Гарантийный талон _______ 11
- Ооо профинст строй 220051 республика беларусь г минск ул слободская д 95 пом 1н тел 375 17 256 22 55 375 29 602 00 80 www brexit by 12
