6

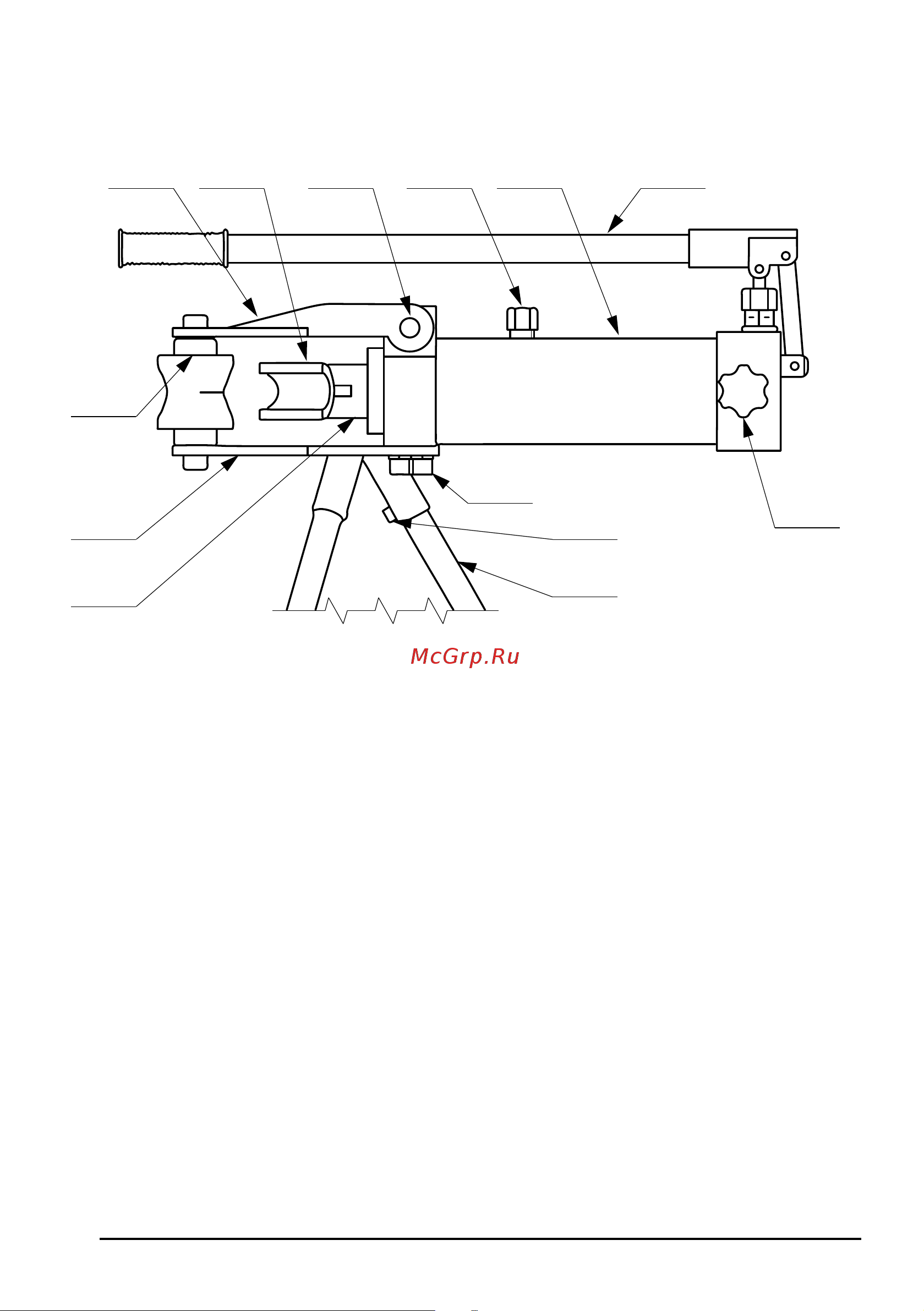

4. УСТРОЙСТВО
1 – Гидроцилиндр
2 – Нижняя планка
3 – Верхняя планка
4 – Боковой упор
5 – Палец
6 – Болты крепления гидроцилиндра к планке 2
7 – Гибочный сегмент
8 – Рукоятка
9 – Винт клапана
10 – Шток
11 – Пробка
12 – Нога треноги
13 – Винт крепления ноги
Замечание. Трубогибы (кроме модели B-Bend 1) имеют два насоса, работающие независимо
друг от друга.
Пользователю для достижения необходимого усилия гибки достаточно одного из них.
Инструкция по эксплуатации трубогиба предусматривает работу одного из насосов.
12
13
11
2
4
3 7 5 81
6
9
Содержание
- Комплектность 4
- Назначение 4
- Наименование количество шт 4
- Технические характеристики 4
- Трубогиб предназначен для гидравлической гибки труб на угол от 0 до 90 градусов газовых водопроводных и котельных труб по гост 3262 75 диаметром от 1 2 до 4 в зависимости от модификации трубогиба примечание прямая неизогнутая труба имеет 0 градусов гибки область применения при работах на строительных площадках в газовых водопроводных и отопительных системах в котельных системах а также в промышленности 4
- Характеристика значение 4
- 7 5 8 1 6
- B bend 1 7
- B bend 2 7
- Инструкция по эксплуатации 7
- Половине наружного диаметра трубы 5 установить сегмент 7 соответствующий диаметру изгибаемой трубы 5 установить рукоятку 8 5 отвернуть пробку 11 ключом на 1 1 5 оборота для обеспечения атмосферного давления воздуха в масляном резервуаре гидроцилиндра 5 завернуть винт клапана 9 по часовой стрелке до упора 5 нанести консистентную смазку на трущиеся поверхности боковых упоров 5 0 осуществить гибку трубы 5 1 после окончания гибки плавно отвернуть винт клапана 9 против часовой стрелки на 0 5 пол оборота для возврата штока 10 в исходное положение 5 2 открыть верхнюю планку 3 освободить сегмент 7 по окончании работы пробку 11 завернуть в н и м а н и е 1 при хранении не переворачивать гидроцилиндр вниз пробкой 2 перед работой нанести смазку на трущиеся поверхности 3 устанавливать боковые упоры строго симметрично относительно оси гидроцилиндра иначе можно повредить шток гидроцилиндра и при этом теряют свою силу гарантийные обязательства 7
- B bend 3 8
- B bend 4 8
- Необходимо своевременно доливать масло в гидроцилиндр чтобы исключить попадание воздуха в гидросистему доливка масла в гидроцилиндр установить трубогиб на горизонтальную плоскость отвернуть винт клапана на 0 5 1 оборот для возврата штока в крайнее заднее положение отвернуть пробку долить масло до уровня на 0 1 см ниже края горловины завернуть пробку 6 удаление воздуха из гидросистемы устройства установить трубогиб в рабочее положение строго горизонтально отвернуть пробку и проверить уровень масла при необходимости долить до необходимого уровня завернуть винт клапана до упора качая насос выдвинуть шток в крайнее переднее положение отвернуть винт клапана на 0 5 1 оборот для возврата штока в крайнее заднее исходнее положение 8
- При гибке тонкостенных труб когда отношение толщины стенки изгибаемой трубы к ее наружному диаметру менее или равно 0 05 рекомендуется применять плотную набивку трубы сухим песком без примесей глиняных частиц 5 при гибке труб диаметр которых не соответствует штатным гибочным шаблонам производить гибку с применением гибочных шаблонов предназначенных для труб большего диаметра с установкой между трубой и шаблоном сегментом пластины из мягкого алюминия или отожженой меди при этом толщина пластины должна быть равна полуразности диаметров ручья гибочного шаблона и изгибаемой трубы 6 если выдвижение штока цилиндра не обеспечивает гибку трубы до 90 это означает что в трубогибе недостаточно масла и необходимо долить масло см п 8
- Техническое обслуживание 8
- Возможные неисправности и способы их устранения 9
- При необходимости долить масло до нужного уровня и повторить процедуру прокачивания 6 для надежной работы изделия не допускать попадания грязи песка ржавчины и др частиц на шток гидроцилиндра 6 при выдвижении штока в крайнее переднее положение возможно незначительное выделение масла из под штока что обусловлено конструктивными особенностями гидроцилиндра и не является неисправностью 6 не заливайте в гидроцилиндр отработанное масло 6 гидравлический цилиндр с автоматическим обратным ходом поршня не требует технического обслуживания 9
- Указанные в таблице неисправности не являются поводом для предъявления претензий к производителю и устраняются собственными силами без применения специального инструмента и оборудования если указанные методы устранения неисправностей не дают результата необходимо обратиться в специализированную службу ремонта или к производителю 9
- Характер неисправности вероятная причина метод устранения 9
- Гарантийный талон _______ 11
- Ооо профинст строй 220051 республика беларусь г минск ул слободская д 95 пом 1н тел 375 17 256 22 55 375 29 602 00 80 www brexit by 12
