7
5. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Рабочее место оператора во время гибки – справа, слева или сзади от направления
рабочего хода штока.
Трубогиб предназначен для диаметров труб, определенных стандартом.
5.1 Произвести сборку треноги 12, прикрепив к нижней планке 2 с помощью винтов 13
(М8), три ноги.
5.2 Смонтировать на нижнюю планку 2 корпус гидравлического цилиндра 1 при помощи
болтов 6.
5.3 Установить и закрепить верхнюю планку 3 трубогиба с помощью стального пальца 5.

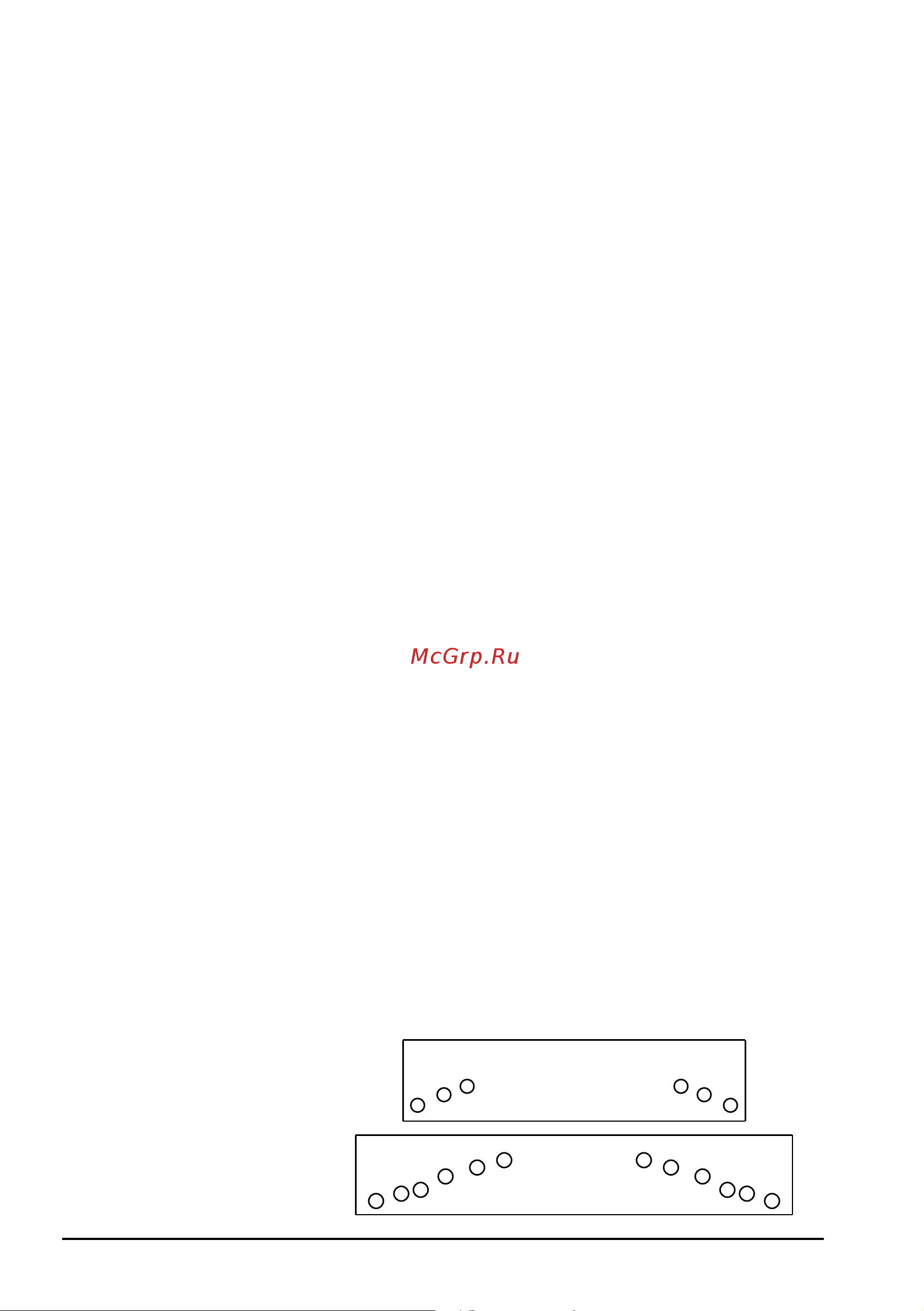

5.4 Вставить боковые упоры 4 в отверстия нижней планки 2 в соответствовии с диаметром
изгибаемой трубы. Боковые упоры должны быть повернуты к трубе стороной с радиусной
выемкой >= половине наружного диаметра трубы.
5.5 Установить сегмент 7, соответствующий диаметру изгибаемой трубы.
5.6 Установить рукоятку 8.
5.7 Отвернуть пробку 11 ключом на 1 – 1,5 оборота для обеспечения атмосферного
давления воздуха в масляном резервуаре гидроцилиндра.
5.8 Завернуть винт клапана 9 по часовой стрелке до упора.
5.9 Нанести консистентную смазку на трущиеся поверхности боковых упоров.
5.10 Осуществить гибку трубы.
5.11 После окончания гибки плавно отвернуть винт клапана 9 против часовой стрелки на
0,5 (пол) оборота для возврата штока 10 в исходное положение.
5.12 Открыть верхнюю планку 3. Освободить сегмент 7. По окончании работы пробку 11
завернуть.
В н и м а н и е !
1. При хранении не переворачивать гидроцилиндр вниз пробкой.
2. Перед работой нанести смазку на трущиеся поверхности.
3. Устанавливать боковые упоры строго симметрично относительно оси гидроцилиндра,
иначе можно повредить шток гидроцилиндра и при этом теряют свою силу гарантийные
обязательства.
1" 1"
3/4"3/4"
1/2"
1/2"
1"
3/4"
1/2"
1"
3/4"
1/2"
2"
1½"
1¼"
2"
1½"
1¼"
1"
3/4"
1/2"
2"
1½"
1¼"
2½"
3"
2"
2½"
3"
1"
3/4"
1/2"
1½"
1¼"
1"
3/4"
1/2"
1½"
1¼"
2"
2½"
3"
4" 4"
1"
3/4"
1/2"
1½"
1¼"
2"
2½"
3"
