10
Терморегулятор OKE-20

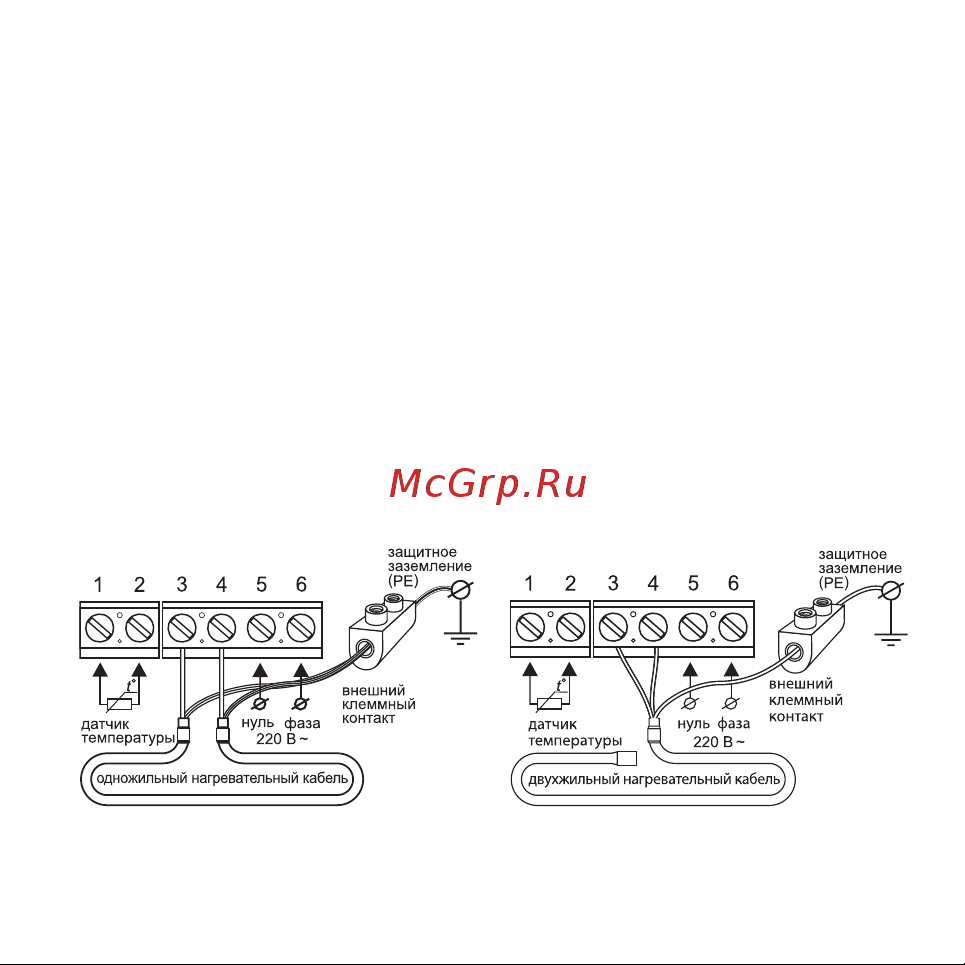

Схема подключения
Все провода подключаются к клеммным контактам прибора
свинтовым креплением.
Датчик температуры подключается к клеммам 1 и 2 (полярность
при этом не имеет значения). Напряжение питания (переменное
220В) подается на клеммы 5 и 6, причем фаза (определяемая инди-
катором) – на клемму 6, а нуль – на клемму 5.
Выводы нагревательной секции или мата подключаются к клем-
мам 3 и 4; вывод экранирующей оплетки (желто-зеленый про-
вод)– клинии защитного заземления (PE) через внешний клемм-
ный контакт (рис.3).
Рис. 3
