Функциональное описание

Терморегулятор OKE-20 (рис. 1) предназначен для управления

электрическими системами обогрева (нагревательными матами,

пленочными нагревателями или кабельными секциями), а также

водяными теплыми полами, при использовании термоголовки

нормально закрытого типа с управлением 220 В.

Терморегулятор поддерживает комфортную температуру обо-

греваемой поверхности и обеспечивает рациональный расход

электроэнергии.

Принцип работы терморегулятора следующий: пользователь за-

дает необходимую температуру (пола или воздуха), после чего

терморегулятор по датчику определяет текущую температуру

и,если она меньше заданной, то терморегулятор включает обогрев

и оставляет его включенным до тех пор, пока температура не ока-

жется на один градус выше заданной. Обогрев отключается ина-

ходится в отключенном состоянии до тех пор, пока температура

неупадет ниже заданной на 1 градус. Таким образом, происходит

поддержание температуры.

Терморегулятор имеет два датчика температуры: датчик темпе-

ратуры пола – выносной, поставляется вкомплекте с терморегу-

лятором; и датчик температуры воздуха – встроенный в корпус

прибора.

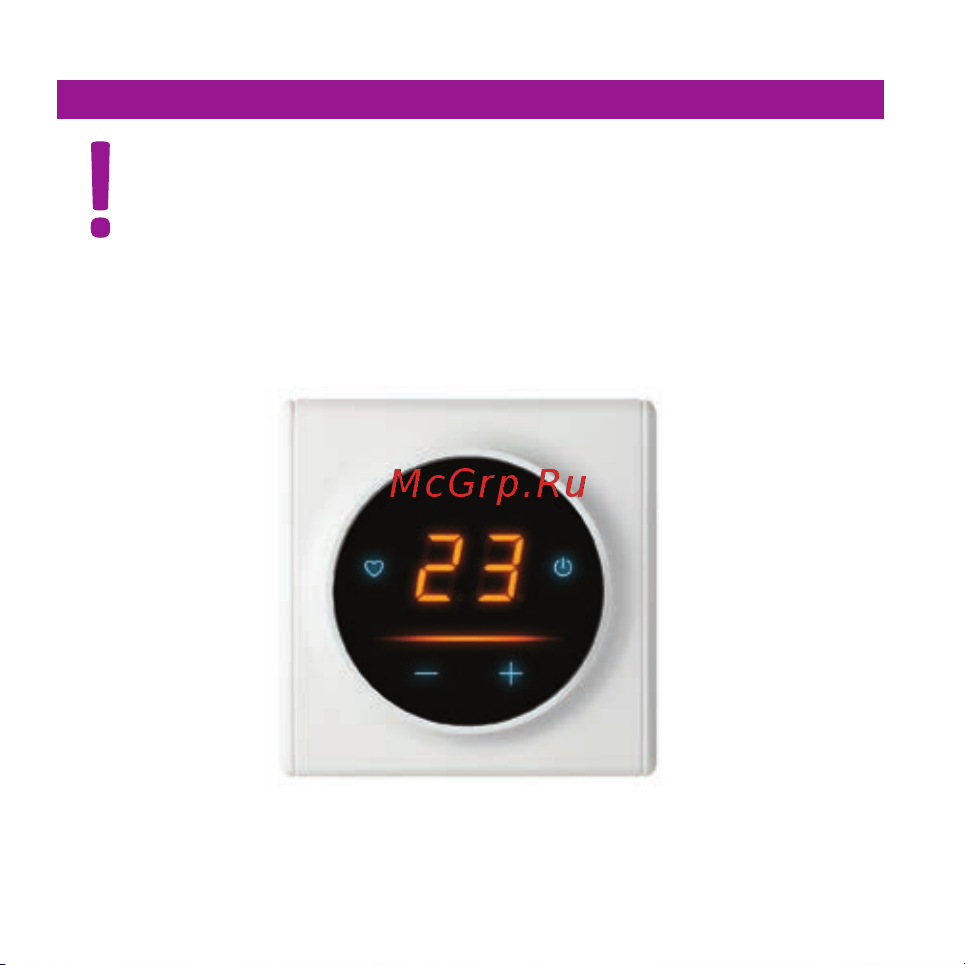

Рис. 1. Внешний вид терморегулятора ОКЕ-20.

На дисплее отображается заданная температура поддержания

(при основной индикации). Также, на дисплей может быть выведе-

на текущая температура.

Терморегулятор управляет обогревом, используя показания только

одного датчика (пола или воздуха). Для переключения между

датчиками см. стр. 28.

ВАЖНО!
