Инструкция пользователя

Схема подключения

Все провода подключаются к клеммным контактам прибора

свинтовым креплением.

Датчик температуры подключается к клеммам 1 и 2 (полярность

при этом не имеет значения). Напряжение питания (переменное

220В) подается на клеммы 5 и 6, причем фаза (определяемая инди-

катором) – на клемму 6, а нуль – на клемму 5.

Выводы нагревательной секции или мата подключаются к клем-

мам 3 и 4; вывод экранирующей оплетки (желто-зеленый про-

вод)– клинии защитного заземления (PE) через внешний клемм-

ный контакт (рис.3).

Установка терморегулятора

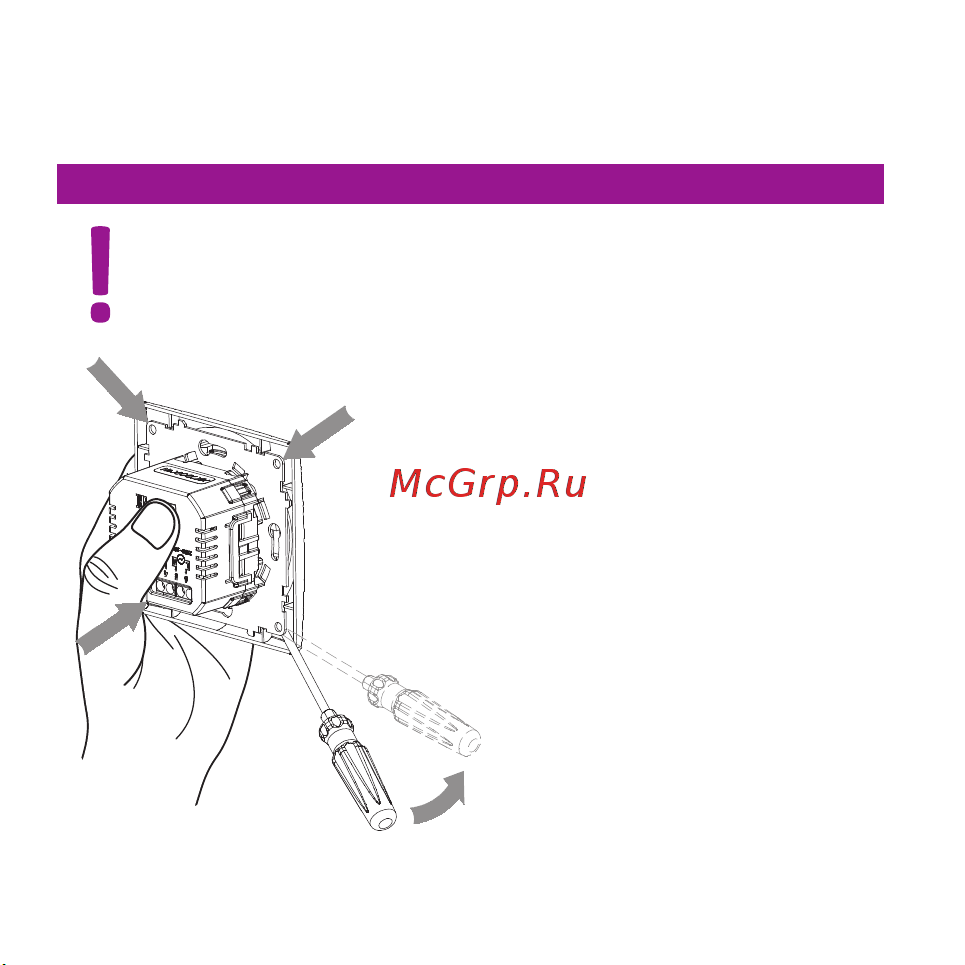

Разборка после покупки

1. Взять отвертку с плоским шлицем.

2. Установить отвертку в угол между

стальной рамкой и рамкой Florence

(рис. 4).

3. Нажать на стальную рамку концом

отвертки до момента выхода защелки.

Рис. 4

Разбирая механизм термостата, ладонью удерживайте лицевую

часть (экран + рамка) во избежание резкого выскакивания

элементов из пазов крепления, падения и механических

повреждений экрана и рамки.

ВАЖНО!
