AE&T T06520 [10/20] Шаг 2

Сборка должна производиться специально обученным персоналом,

допущенным к работам изготовителем оборудования или

уполномоченным дилером.

Перед сборкой убедитесь в наличии всех частей согласно

спецификации. В случае отсутствия каких-либо частей немедленно

свяжитесь с поставщиком изделия.

Шаг 1.

Сборка впускного коллектора.

− Смонтируйте манометр (16) на вершину впускного коллектора

(15) так, чтобы манометр впоследствии не загораживался

верхней частью резервуара.

− Смонтируйте клапан дросселирования (19А) к основанию

коллектора.

− Вверните штуцер (21) в клапан дросселирования.

− Вверните трубку (14) в коллектор.

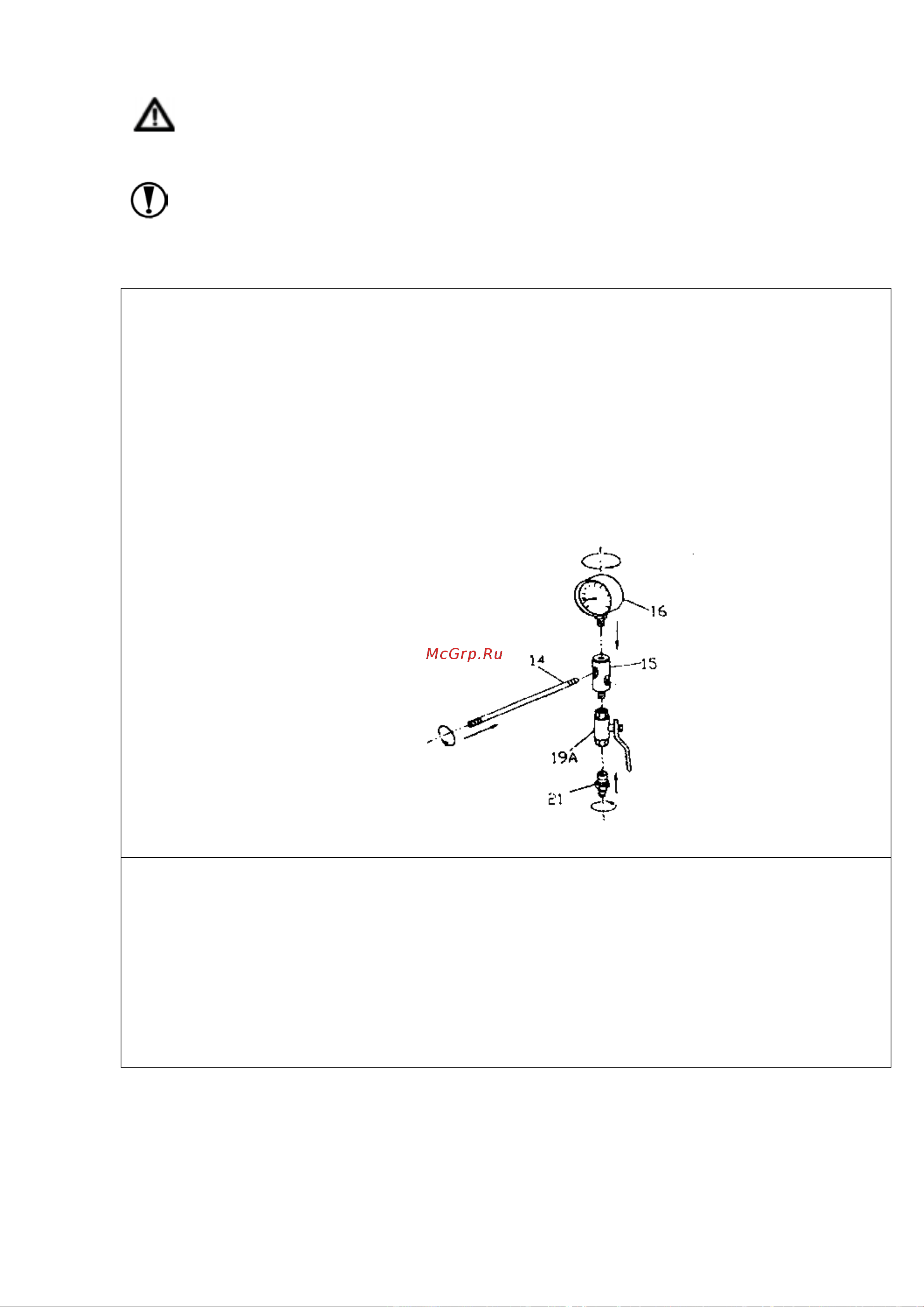

Рис. 4. Сборка впускного коллектора.

Шаг 2.

Сборка влагоотделителя.

− Два штуцера (17) заверните в каждую сторону фильтра –

влагоотделителя (18).

− На входе в фильтр смонтируйте вентиль подачи воздуха (19).

− Вверните в вентиль подачи воздуха штуцер (20).

− Перед работой с аппаратом к штуцеру (20) крепится воздушный

шланг.
