8
2.2. УСТРОЙСТВО ИЗДЕЛИЯ

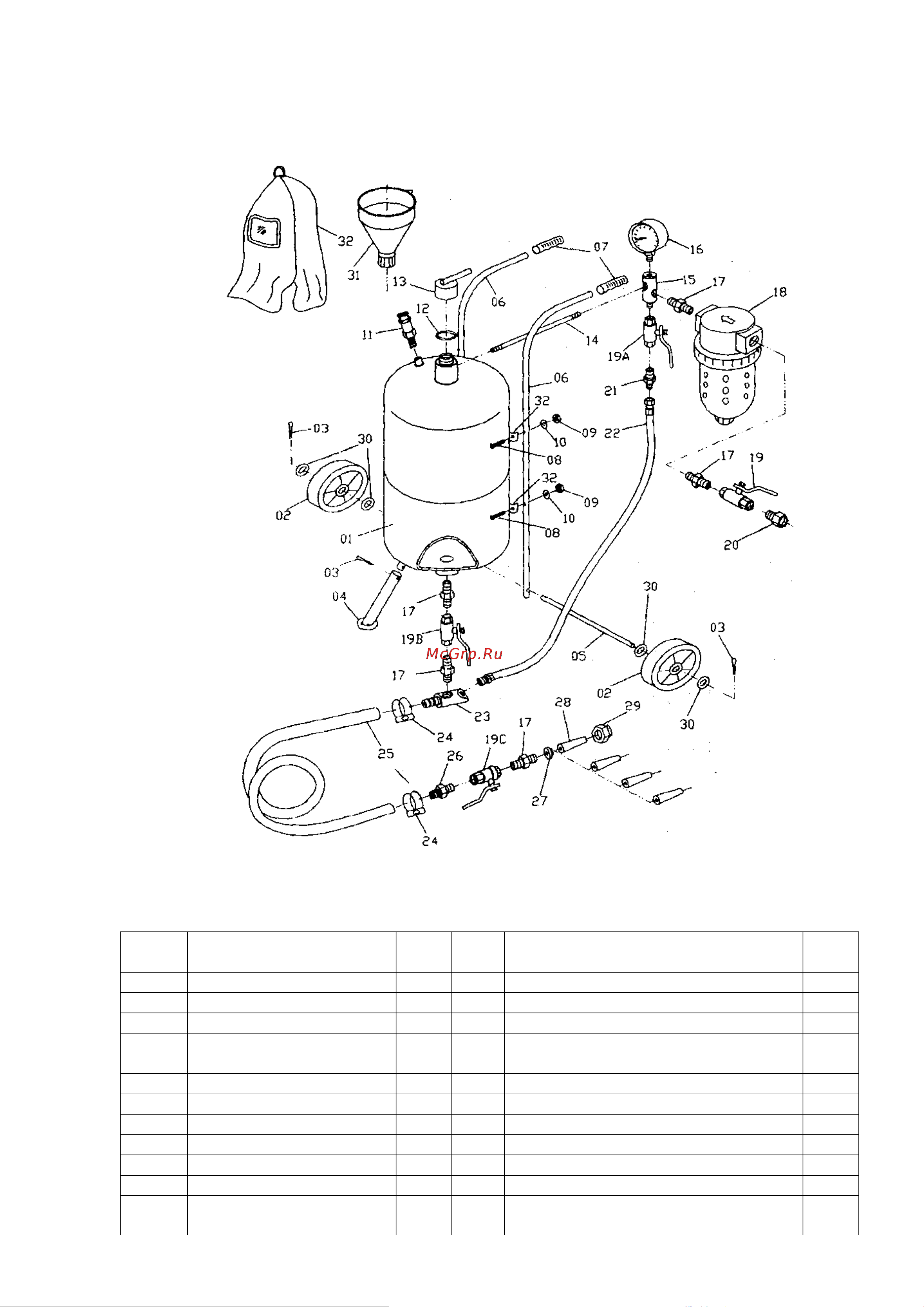

Рис. 1. Устройство изделия.
№ НАИМЕНОВАНИЕ
Кол-
во
№ НАИМЕНОВАНИЕ
Кол-
во
01
РЕЗЕРВУАР
1
19
ВОЗДУШНЫЙ ВЕНТИЛЬ,3/8"
1
02
КОЛЕСО
2
19A
КЛАПАН ДРОССЕЛИРОВАНИЯ, 3/8"
1
03
ШПЛИНТ
3
19B
РЕГУЛИРУЮЩИЙ ВЕНТИЛЬ, 3/8"
1
04
НОГА
1
19C
СТАЛЬНОЙ ВЫПУСКНОЙ
ВЕНТИЛЬ, 3/8"
1
05
ОСЬ
1
20
СОЕДИНИТЕЛЬ
06
ВОДИЛО
6
21
НИППЕЛЬ
1
07
РУЧКА
2
22
ВОЗДУШНЫЙ ШЛАНГ
1
08
ВИНТ
4
23
ВЫПУСКНОЙ КОЛЛЕКТОР
1
09
ГАЙКА
4
24
ХОМУТ
10
ШАЙБА
4
25
ШЛАНГ ПЕСКА
1
11
ПРЕДОХРАНИТЕЛЬНЫЙ
КЛАПАН
I
26
ШТУЦЕР
1
