P.I.T. PST90-C1 МАСТЕР [11/20] Правила эксплуатации

Содержание

• Jig saw лобзик электрический 1
• Progressive innovational technology 1
• Pst7o c1 pst90 c1 1
• Прогрессивные инновационные технологии 1
• Electric jig saw 2
• General safety precautions 2
• Cl modification series 3
• Currently 10 kinds of mechanical and electrical equipment are produced under the p i t trademark in terms of sales jig saws occupy one of the leading positions 3
• Cutting depth in the wood 3
• Decrypting the date of production of the product 3
• Each letter and number in the designation of the p i t model has the meaning 3
• Electric jig saw 3
• Explanation of p i t trademark 3
• For example 3
• Intended use 3
• Maximum cutting depth for metal 7 mm 10 mm 3
• Maximum cutting depth for wood 70 mm 90 mm 3
• No f7 öp gö 039 5 3
• P i t progressive innovational technology 3
• Product specifications 3
• Pst electric jig saw 3
• Pst70 c1 3
• Pst70 c1 pst90 c1 3
• Rated output capacity 700w 900w 3
• Rated voltage 220 v 220 v 3
• Standard set 3
• Stroke speed 0 3000 strokes per minute 0 3000 strokes per minute 3
• Weight 2 kg 2 kg 3
• Features 4
• Electric jig saw 7
• Terms of warranty service 7
• Пииоз 9 5 9
• Расшифровка даты изготовления изделия 9
• Внешний вид лобзика электрического 10
• Гт гивитж н гт r 9 10
• Особенности 10
• 页 10 10
• M tig rrr 11
• Лобзик электрический 11
• Правила эксплуатации 11
• 页 11 11
• Замена угольных щеток 12
• Количество длина применение 12
• Лобзик электрический 12
• Распиловка 12
• Распиловка металла типы полотен 12
• Регулировка подошвы для распила под углом 12
• Техническое обслуживание 12
• 页 12 12
• Лобзик электрический 13
• Условия гарантийного обслуживания 13
• 页 13 13
• Дата продажи _ _ _ 14
• Наименование изделия_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ артикул изделия 14
• Наименование торговой организации 14
• Серийный номер 14
• 页 14 14
• Electric jig saw 15
• P i t warranty card 15
• 页 15 15
• Гарантийный талон р т 16
• Лобзик электрический 16
• 页 16 16
• 页 17 17
• 页 18 18
• Pst90 c1 19
• Лобзик электрический 19
• 页 19 19
• Rm 602 6th floor no 531 weixing road economic and technological development zone urumqi xinjiang china оф 602 6 этаж 531 вейшинг роад экономик энд технолоджикал девелопмент зон урумчи синзянь китай 20
• Www pit tools com 20
• Xinjiang longbo industrial co ltd синзянь лонгбо индастриал ко лтд 20
• Ооо турбо тулс 20
• Пермский край г пермь ул фоминская 36 info pittools ru 20
• 页 20 20

Похожие устройства

• P.I.T. PWS20H-125A/1 Инструкция Пользователя
• P.I.T. PBH20H-16A/1 Инструкция по эксплуатации
• Artstyle TL-FC02S1B, черный Инструкция по эксплуатации
• Artstyle TL-FC02S1W, белый Инструкция по эксплуатации
• Artstyle TL-FC03S1B, черный Инструкция по эксплуатации
• Artstyle TL-FC03S1W, белый Инструкция по эксплуатации
• Artstyle TL-FC04S1B, черный Инструкция по эксплуатации
• Artstyle TL-FC04S1W, белый Инструкция по эксплуатации
• Artstyle TL-FC02S2B, черный Инструкция по эксплуатации
• Artstyle TL-FC02S2W, белый Инструкция по эксплуатации
• Artstyle TL-FC03S2B, черный Инструкция по эксплуатации
• Artstyle TL-FC03S2W, белый Инструкция по эксплуатации
• Energy Mat 0,45м2 70Вт (EFLR00Mat м20LDTS00070) Инструкция по эксплуатации
• Energy Mat 0,80м2 130 Вт (EFLR00Mat м20LDTS00130) Инструкция по эксплуатации
• Energy Mat 1,30м2 210 Вт (EFLR00Mat м20LDTS00210) Инструкция по эксплуатации
• Energy Mat 1,65м2 260 Вт (EFLR00Mat м20LDTS00260) Инструкция по эксплуатации
• Energy Mat 2,14м2 340 Вт (EFLR00Mat м20LDTS00340) Инструкция по эксплуатации
• Energy Mat 2,60м2 410 Вт (EFLR00Mat м20LDTS00410) Инструкция по эксплуатации
• Energy Mat 3,00м2 500 Вт (EFLR00Mat м20LDTS00500) Инструкция по эксплуатации
• Energy Mat 3,40м2 560 Вт (EFLR00Mat м20LDTS00560) Инструкция по эксплуатации

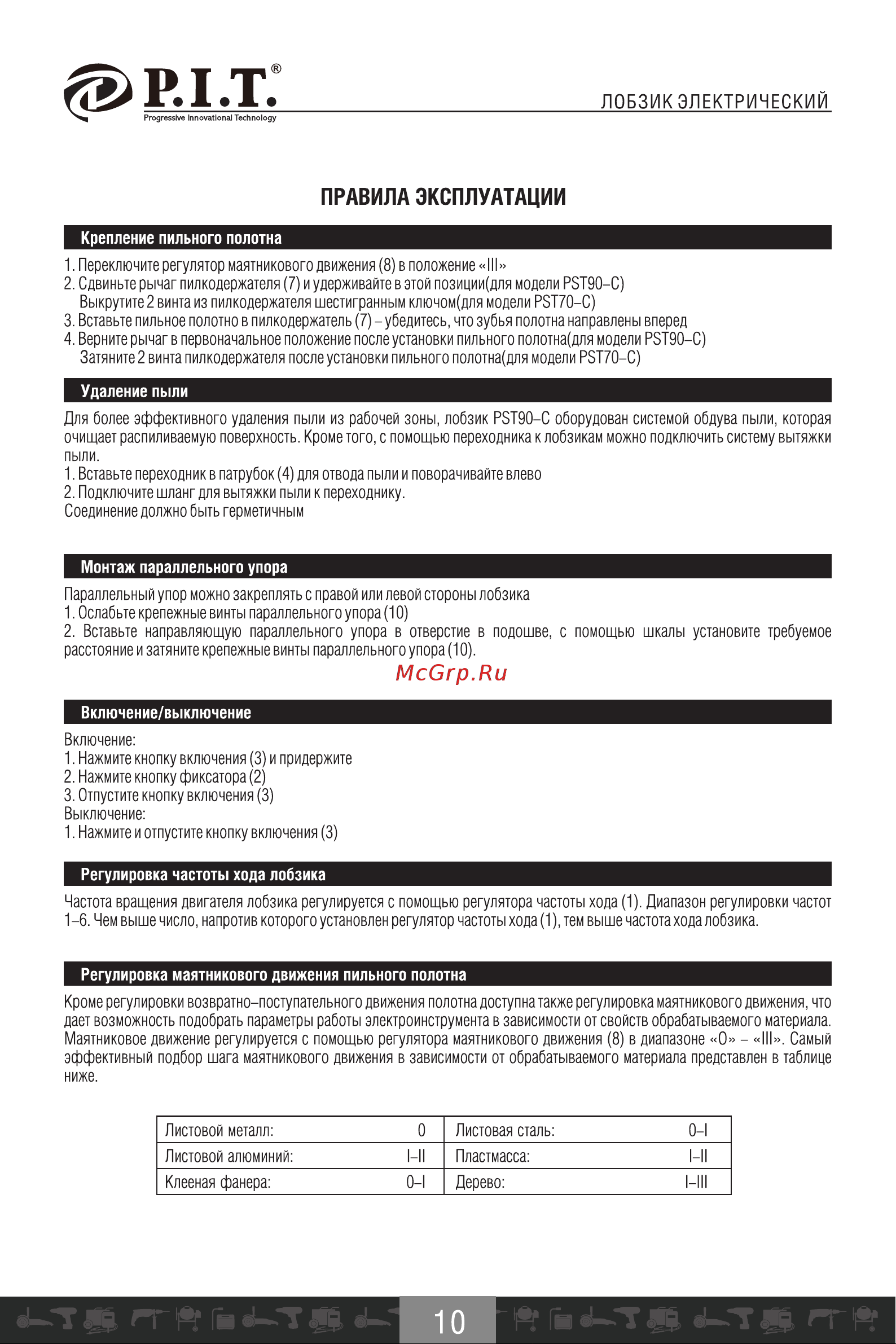

ЛОБЗИК ЭЛЕКТРИЧЕСКИЙ ПРАВИЛА ЭКСПЛУАТАЦИИ Крепление пильного полотна 1 Переключите регулятор маятникового движения 8 в положение III 2 Сдвиньте рычаг пилкодержателя 7 и удерживайте в этой поз и ции дл я модели PST90 C Выкрутите 2 винта из пилкодержателя шестигранным ключом для модели PST70 C 3 Вставьте пильное полотно в пилкодержатель 7 убедитесь что зубья полотна направлены вперед 4 Верните рычаг в первоначальное положение после установки пильного по л отна дл я модели PST90 C Затяните 2 винта пилкодержателя после установки пильного полотна дл я модели PST70 C Удаление пыли Для более эффективного удаления пыли из рабочей зоны лобзик Р5Т90 С оборудован системой обдува пыли которая очищает распиливаемую поверхность Кроме того с помощью переходника к лобзикам можно подключить систему вытяжки пыли 1 Вставьте переходник в патрубок 4 для отвода пыли и поворачивайте влево 2 Подключите шланг для вытяжки пыли к переходнику Соединение должно быть герметичным Монтаж параллельного упора Параллельный упор можно закреплять с правой или левой стороны лобзика 1 Ослабьте крепежные винты параллельного упора 10 2 Вставьте направляющую параллельного упора в отверстие в подошве с помощью шкалы установите требуемое расстояние и затяните крепежные винты параллельного упора 10 Включение выключение Включение 1 Нажмите кнопку включения 3 и придержите 2 Нажмите кнопку фиксатора 2 3 Отпустите кнопку включения 3 Выключение 1 Нажмите и отпустите кнопку включения 3 Регулировка частоты хода лобзика Частота вращения двигателя лобзика регулируется с помощью регулятора частоты хода 1 Диапазон регулировки частот 1 6 Чем выше число напротив которого установлен регулятор частоты хода 1 тем выше частота хода лобзика Регулировка маятникового движения пильного полотна Кроме регулировки возвратно поступательного движения полотна доступна также регулировка маятникового движения что дает возможность подобрать параметры работы электроинструмента в зависимости от свойств обрабатываемого материала Маятниковое движение регулируется с помощью регулятора маятникового движения 8 в диапазоне О III Самый эффективный подбор шага маятникового движения в зависимости от обрабатываемого материала представлен в таблице ниже Листовой металл 0 Листовая сталь 0 I Листовой алюминий I II Пластмасса I II Клееная фанера 0 I Дерево I III 10 m tig rrR
