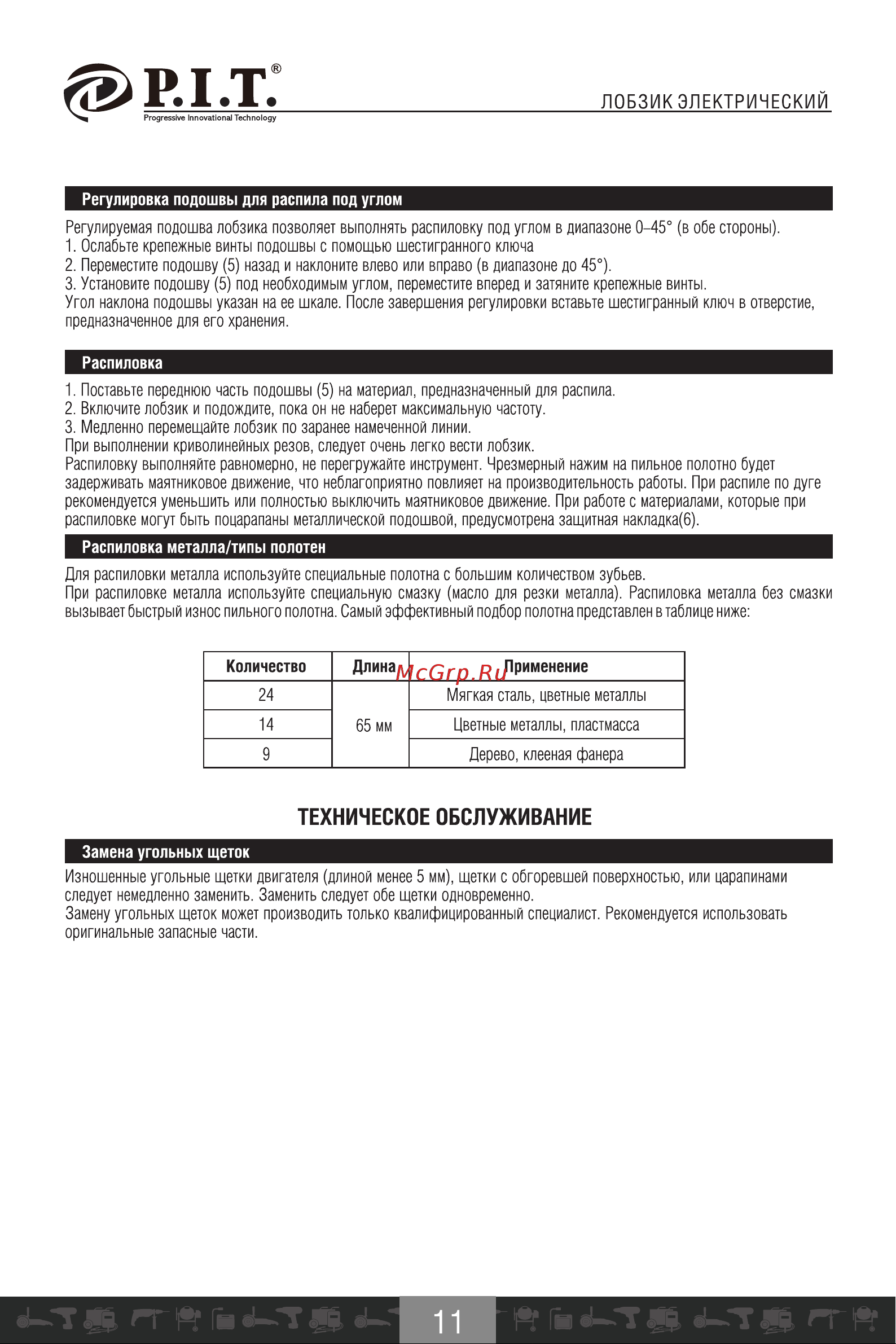

ЛОБЗИК ЭЛЕКТРИЧЕСКИЙ Регулировка подошвы для распила под углом Регулируемая подошва лобзика позволяет выполнять распиловку под углом в диапазоне 0 45 в обе стороны 1 Ослабьте крепежные винты подошвы с помощью шестигранного ключа 2 Переместите подошву 5 назад и наклоните влево или вправо в диапазоне до 45 3 Установите подошву 5 под необходимым углом переместите вперед и затяните крепежные винты Угол наклона подошвы указан на ее шкале После завершения регулировки вставьте шестигранный ключ в отверстие предназначенное для его хранения Распиловка 1 Поставьте переднюю часть подошвы 5 на материал предназначенный для распила 2 Включите лобзик и подождите пока он не наберет максимальную частоту 3 Медленно перемещайте лобзик по заранее намеченной линии При выполнении криволинейных резов следует очень легко вести лобзик Распиловку выполняйте равномерно не перегружайте инструмент Чрезмерный нажим на пильное полотно будет задерживать маятниковое движение что неблагоприятно повлияет на производительность работы При распиле по дуге рекомендуется уменьшить или полностью выключить маятниковое движение При работе с материалами которые при распиловке могут быть поцарапаны металлической подошвой предусмотрена защитная накладка б Распиловка металла типы полотен Для распиловки металла используйте специальные полотна с большим количеством зубьев При распиловке металла используйте специальную смазку масло для резки металла Распиловка металла без смазки вызывает быстрый износ пильного полотна Самый эффективный подбор полотна представлен в таблице ниже Количество Длина 24 14 9 Применение Мягкая сталь цветные металлы 65 мм Цветные металлы пластмасса Дерево клееная фанера ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Замена угольных щеток Изношенные угольные щетки двигателя длиной менее 5 мм щетки с обгоревшей поверхностью или царапинами следует немедленно заменить Заменить следует обе щетки одновременно Замену угольных щеток может производить только квалифицированный специалист Рекомендуется использовать оригинальные запасные части
