10) Монтажная схема соединений
Номер
Функция
Цвет провода
1
Магнит 1- (Магнит на 110 В и на 230 В)
Черный
2
Магнит 2+ (Магнит на 110 В и на 230 В)
Красный
3
Двигатель
Синий
4
Язычковый выключатель магнита
Черный
5
Двигатель
Коричневый
6
НЗ
7
Сеть (нейтраль)
Синий
8
Язычковый выключатель магнита
Красный
9
Сеть (напряжение)
Коричневый
ДВИГАТЕЛЬ
МАГНИТ
КРАСНЫЙ
ВЫКЛЮЧАТЕЛЬ
КЛЕММНАЯ
КОЛОДКА

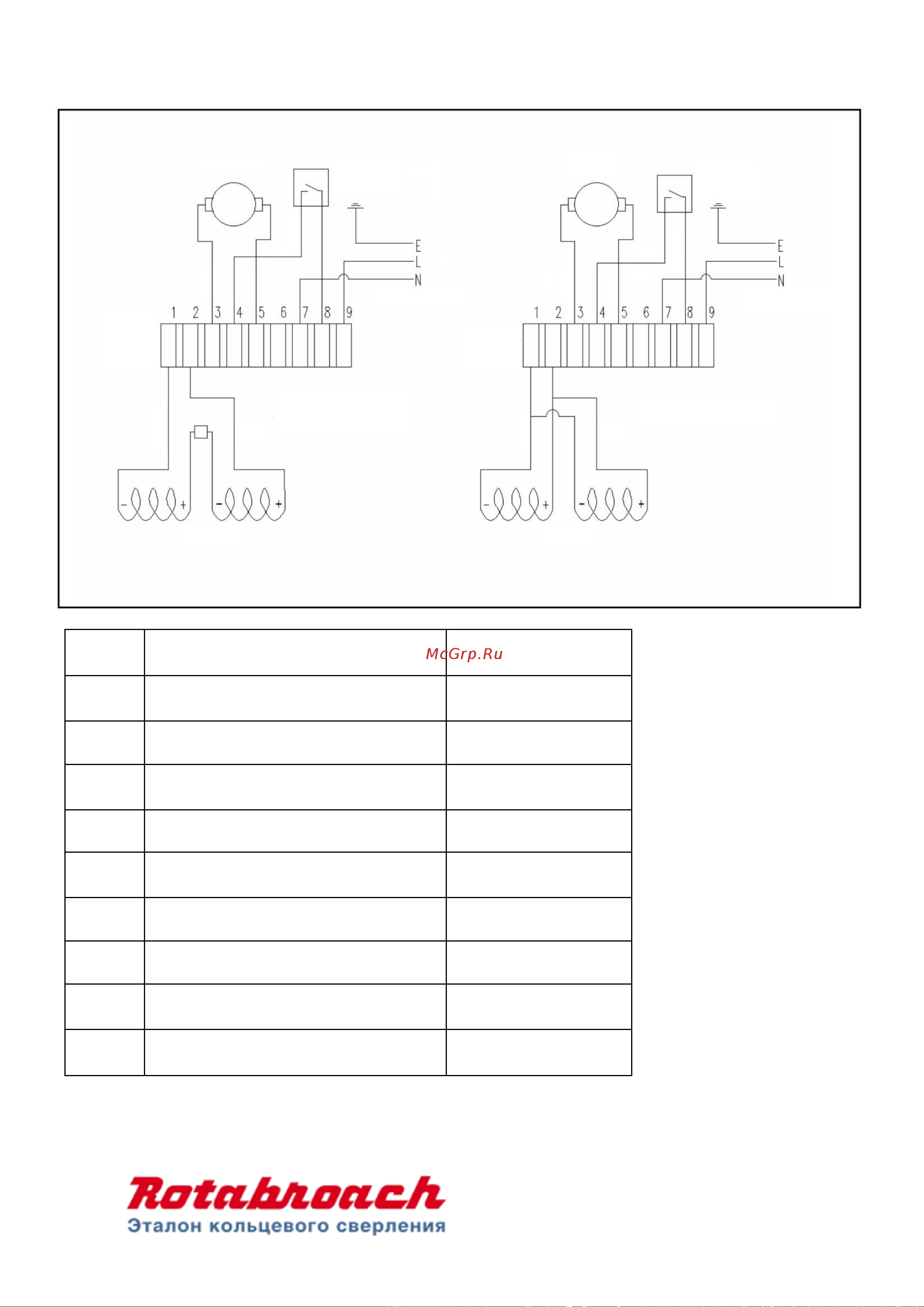

СХЕМА ПРОВОДКИ НА 230 В
МАГНИТ
СЕТЕВОЙ КАБЕЛЬ
ЧЕРНЫЙ
КРАСНЫЙ
СИНИЙ
КОРИЧНЕВЫЙ
ДВИГАТЕЛЬ
МАГНИТ
КРАСНЫЙ
ВЫКЛЮЧАТЕЛЬ
КЛЕММНАЯ
КОЛОДКА
СХЕМА ПРОВОДКИ НА 110 В
МАГНИТ
СЕТЕВОЙ КАБЕЛЬ
ЧЕРНЫЙ
КРАСНЫЙ
СИНИЙ
КОРИЧНЕВЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
